GE SmartWater GXWH04F Instructions D'installation page 14

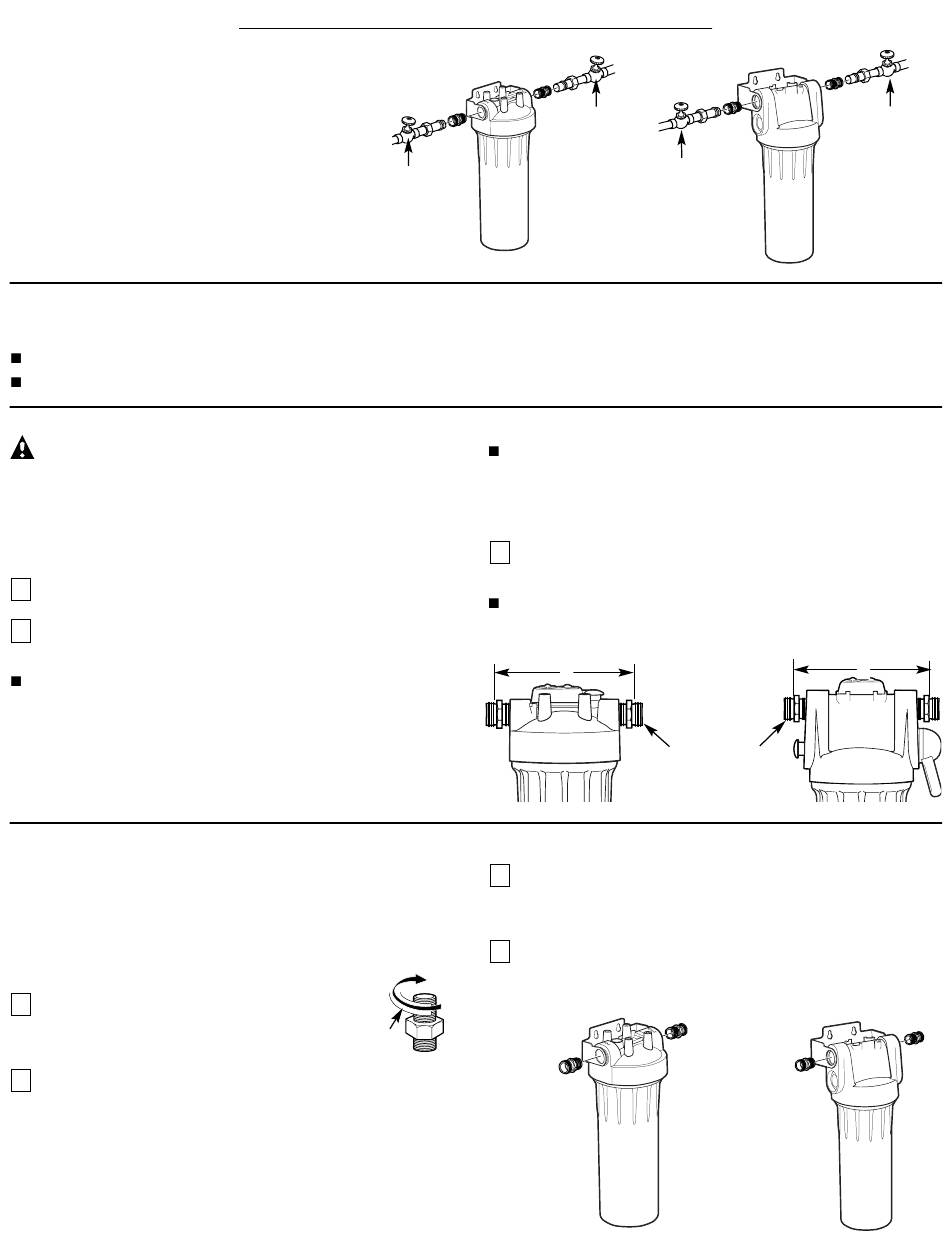

Sumario de la instalación
NOTA: Asegúrese de dejar un espacio mínimo de
" debajo del filtro para sacar el esceptáculo,
1 ⁄
1
2
para cambiar el cartucho.
Seleccione la ubicación
Seleccione una ubicación para el filtro que esté:
protegida de la congelación.
que no esté expuesta a la luz directa del sol.
Corte de la línea de agua
ADVERTENCIA:
Una tubería de cobre o galvanizada de agua fría podría usarse para
conectar a tierra los tomacorrientes eléctricos en la casa. No mantener
esta conexión a tierra podría resultar en descargas eléctricas peligrosas. Si
la tubería de agua fría es usada para conectar a tierra los tomacorrientes,
por favor refiérase a la sección de Cómo instalar el cable a tierra antes de
cortar la tubería.
Cierre el paso del agua y abra una llave de agua cercana para sacar
1
el agua de las cañerías.
Saque la tuerca y la férula de las dos uniones de compresión y
2
póngalas a un lado. Usando una cinta para medir o una regla,
mida la distancia "D" como se muestra.
NOTA: Se recomienda que la válvula de cierre sea colocada antes y
después del filtro como se muestra en la ilustración Sumario de la
Instalación .
Instalación de las uniones y el soporte de montaje
Las instrucciones son para instalar los accesorios que han sido
proporcionados con el filtro (en algunos modelos) o la pieza WHKIT
en una tubería de cobre de 3/4". Si la unidad va a ser instalada con
cualquier otro tipo de tuberías (plástico, PVC, galvanizado), debe
comprarse diferente tipo de herramienta. Lea las instrucciones para
la compra adicional de herramientas, o consulte con un plomero
calificado.
Aplique unas 12" de cinta teflón
1
del reloj, a los hilos del tubo (curso) de cada
adaptador. No use compuestos para uniones
sobre ninguna de las partes.
2
Use el soporte como una plantilla para encontrar la ubicación de los
dos tornillos. Los tornillos de madera vienen incluidos. Si el montaje
es sobre la otra superficie, use los instrumentos apropiados.
INSTRUCCIONES DE INSTALACION PASO A PASO
GXWH04F
Válvula de cierre
recomendada
® , en dirección
Cinta de
teflón ®
Válvula de cierre
recomendada
Se recomienda instalar una válvula de cierre en ambos lados del filtro.
Se recomienda el uso de un soporte de montaje.
Seleccione una ubicación segura para instalar el filtro y el soporte
de montaje. La ubicación debe alinear el alojamiento del filtro con
las tuberías de entrada y salida y no debe causar que las tuberías se
doblen. Marque la distancia "D" sobre el tubo. D es aproximadamente
" para el modelo GXWH04F y 5
5 1 ⁄
4
Usando un cortador de cañerías o una sierra para cañerías, corte
3
el tubo. Lije (lime) las puntas cortadas para asegurarse que estén
cuadradas y suaves.
NOTA: Tenga una cubeta y una toalla disponible para colectar el agua
excesiva
GXWH04F
D
Mida hasta el hombro de la
Taladre un agujero de 3/16" en cada localización para agujero
3
marcado (opcional), entonces introduzca los dos tornillos de
madera hasta que quede 1/4" de la rosca. Verifique que al menos
un tornillo esté sujetado al remache de la pared.
Arme un adaptador a través del orificio del soporte de montaje en
4
la entrada y la salida de la cabeza. Empiece cada unión con la mano
para estar seguro que los hilos no se crucen. Use una llave inglesa
" firmemente. NO APRIETE DEMASIADO.
de 1 1 ⁄
8
GXWH04F
14
GXWH20F
Válvula de cierre
recomendada
" para el modelo GXWH20F.
3 ⁄
4
GXWH20F
unión. Puntas de cobre
contra este hombro.
GXWH20F
Válvula de cierre
recomendada
D
