broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le
cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier.
Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le
BIOS à jour. Si vous avez besoin d'effacer la CMOS lorsque vous avez fini
de mettre le BIOS à jour, vous devez d'abord initialiser le système, puis le
mettre hors tension avant de procéder à l'opération d'effacement de la
CMOS.

1.4 Connecteurs

1.4 Connecteurs 1.4 Connecteurs 1.4 Connecteurs 1.4 Connecteurs
Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN
capuchon sur ces connecteurs. Poser les bouchons pour cavaliers
audessus des connecteurs provoquera des dommages irrémédiables à la
carte mère!

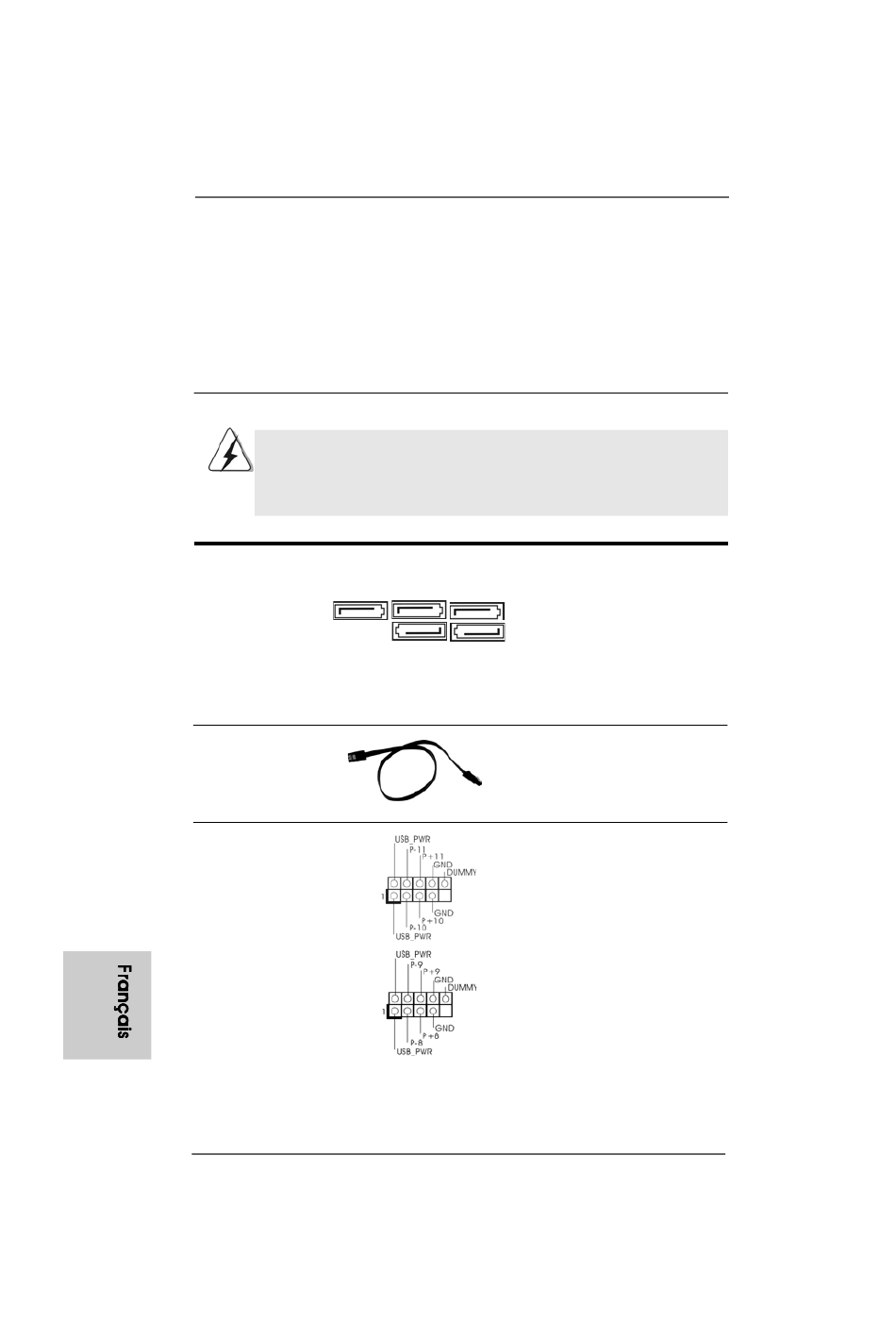

Les connecteurs

Connecteurs Série ATA3
(SATA3_1: voir p.2 No. 13)
(SATA3_2: voir p.2 No. 14)
(SATA3_3: voir p.2 No. 12)
(SATA3_4: voir p.2 No. 15)
(SATA3_5: voir p.2 No. 11)
Câble de données
Série ATA (SATA)
(en option)
En-tête USB 2.0
(USB10_11 br.9)
(voir p.2 No. 27)
(USB8_9 br.9)
(voir p.2 No. 26)
5 0 5 0
5 0 5 0 5 0
SATA3_5 SATA3_3 SATA3_1
SATA3_4 SATA3_2
ASRock 870iCafe Motherboard
Description
Ces cinq connecteurs Série
ATA3 (SATA3) prennent en
charge les câbles SATA pour
les périphériques de stockage
internes. L'interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu'à 6,0 Gb/s.
Toute cote du cable de data SATA
peut etre connecte au disque dur
SATA3 ou au connecteur SATA3
sur la carte mere.
A côté des huit ports USB
2.0 par défaut sur le panneau
E/S, il y a quatre embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
