1.3 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez
JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon
de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte
mère.

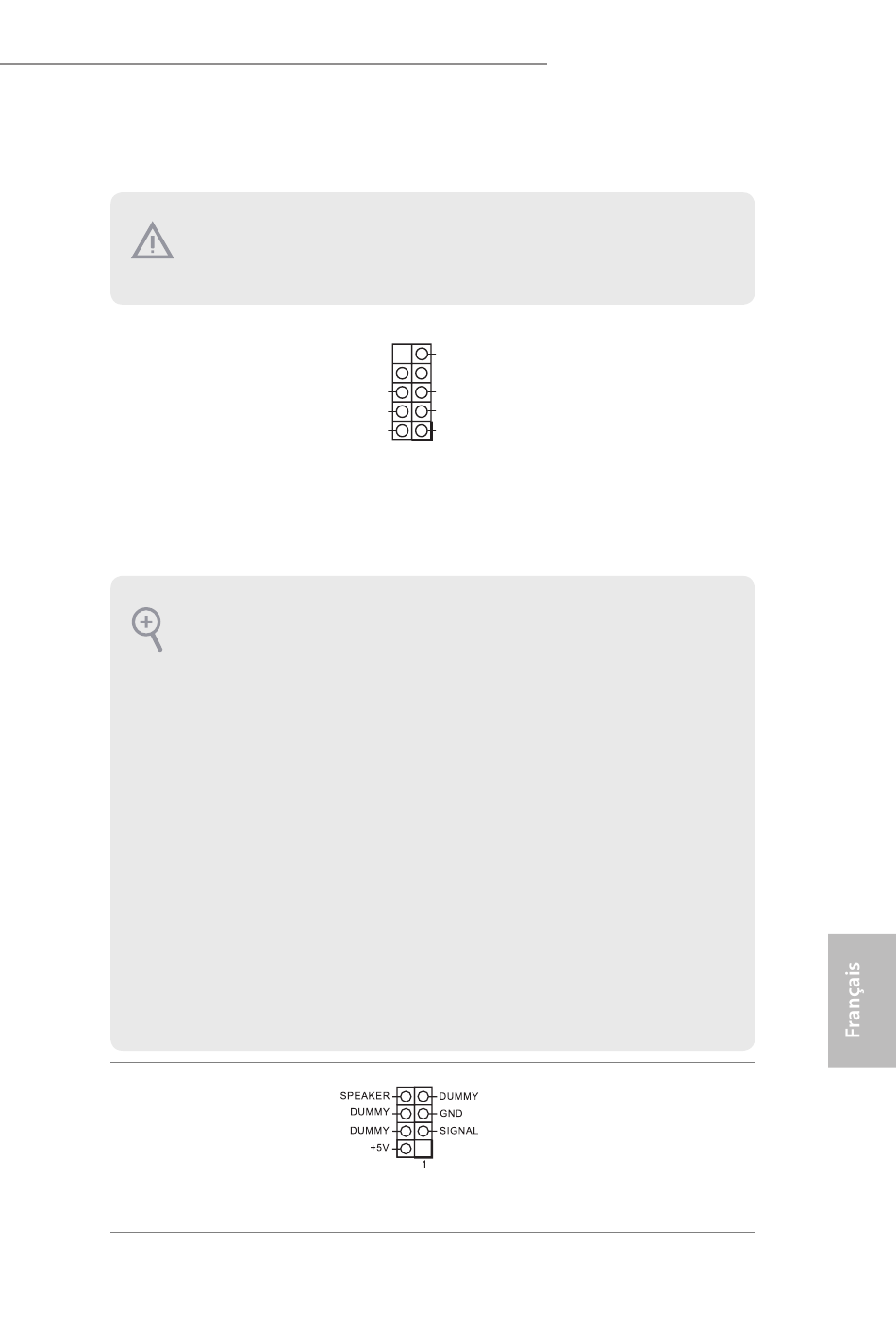

Embase du panneau sys-
tème
(PANNEAU1 à 9 broches)
(voir p.1, No. 10)
PWRBTN (bouton d'alimentation) :
pour brancher le bouton d' a limentation du panneau frontal du châssis. Vous pouvez
configurer la façon dont votre système doit s' a rrêter à l' a ide du bouton d'alimentation.
RESET (bouton de réinitialisation) :
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l' o rdinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d' é tat de l' a limentation du panneau frontal du châssis. Le LED
est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en
mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou
hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d' a ctivité du disque dur du panneau frontal du châssis. Le
LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de
réinitialisation, d'un témoin LED d' a limentation, d'un témoin LED d' a ctivité du disque
dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre
châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.
Prise LED d'alimentation
et emplacement sur
châssis
(SPK_CI1 à 7 broches)
(voir p.1, No. 15)
GND
GND
RESET#
GND
PWRBTN#
PLED-
HDLED-
PLED+
HDLED+
1
Z690 Phantom Gaming-ITX/TB4
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin d' é tat
du système présents sur le châssis
sur cette embase en respectant
la configuration des broches
illustrée ci-dessous. Repérez les
broches positive et négative avant
de brancher les câbles.
Veuillez brancher l'emplacement
sur le châssis et le haut-parleur
du châssis sur ce connecteur.
57
