TROUSSE DE SOUDEUSE
MULTI-PROCESSUS À ONDULEUR

UTILISATION

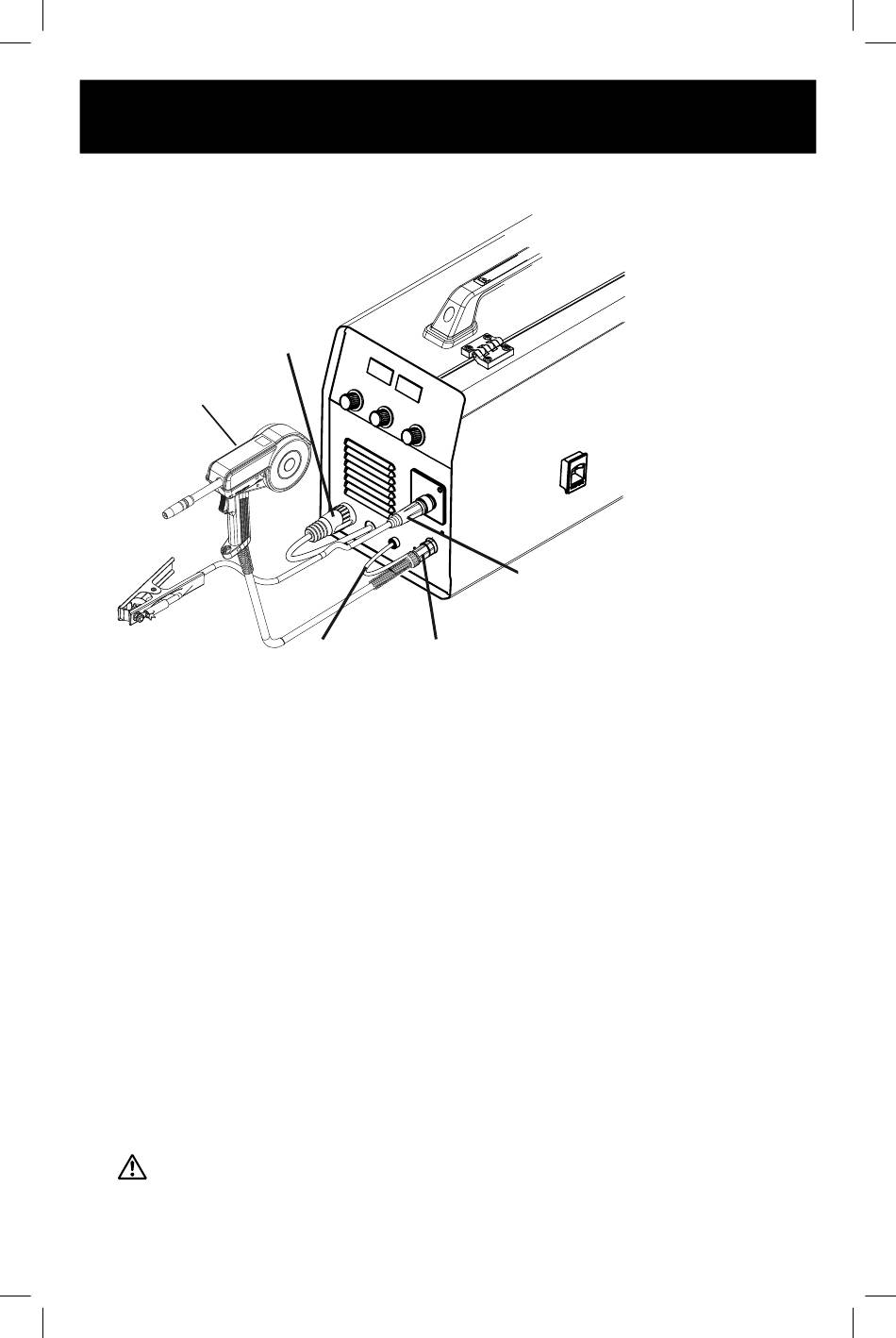

Câble de commutation
de polarité dans la douille
positive
Pistolet de bobine
1. Pour configurer le pistolet à bobine en option (vendu séparément), branchez le câble de la
pince de mise à la terre dans la prise négative (–). Branchez le câble du commutateur de
polarité dans la prise positive (+). Tournez les câbles dans le sens horaire jusqu'à ce qu'ils
se verrouillent en place.
2. Desserrez le bouton du mécanisme d'alimentation du fil, puis insérez le connecteur de
câble du pistolet à bobine dans le trou situé à l'avant de la soudeuse et dans la prise de
l'alimentation du fil.
3. Assurez-vous que le connecteur de câble est bien inséré et serrez solidement le bouton.
Si le connecteur n'est pas complètement inséré, le raccordement de gaz fuira, empêchant
le gaz de protection d'atteindre l'arc de soudure.
AVIS : Pour éviter tout dommage, ne resserrez pas trop le bouton.
4. Insérez le câble de commande d'alimentation du fil dans le trou située à l'avant de la
soudeuse, puis serrez l'anneau de verrouillage sur la fiche du câble. Notez que la fiche
du câble s'insère dans la prise dans une seule orientation spécifique.
5. Branchez le tuyau de gaz sur le connecteur du câble du pistolet à bobine à la sortie de
gaz du pistolet à bobine à l'avant de la soudeuse.
6. Consultez le manuel du pistolet à bobine pour obtenir des renseignements sur l'utilisation.
SOUDURE DE BASE AVEC FIL
Lisez toute la section INFORMATIONS DE SÉCURITÉ IMPORTANTES au début de
ce manuel, y compris tout le texte sous les sous-titres avant de souder
Connecteur de câble
Câble de
de pistolet de bobine
contrôle
d'alimentation
de fil
1150-003
Câble de pince
de mise à la
terre dans la
douille négative
