EXIGENCES DE CIRCUIT POUR 230 V
Cet appareil est précâblé pour fonctionner sur un circuit d'alimentation qui a une mise
à la terre vérifiée et répond aux exigences suivantes :
Tension nominale 208 V, 220 V, 230 V, 240 V
Cycle ..............................................................................60 Hz
Phase ....................................................................monophasé
Circuit d'alimentation ...................................................... 50 A
Fiche/prise.............................................................NEMA 6-50
EXIGENCES DE CIRCUIT POUR ADAPTATEUR 115 V
Cet appareil peut être converti pour fonctionner sur un circuit d'alimentation qui a une mise
à la terre vérifiée et répond aux exigences énumérées ci-dessous. (Consultez les instructions
de conversion de tension pour plus de détails.)
Tension nominale ..................................... 110 V, 115 V, 120 V
Cycle ..............................................................................60 Hz
Phase ....................................................................monophasé
Circuit d'alimentation ...................................................... 20 A
Fiche/prise.............................................................NEMA 5-15
13
6-50 PRISE MISE À LA TERRE
Broche de mise à la terre
FICHE
6-50
Broches de transport de courant

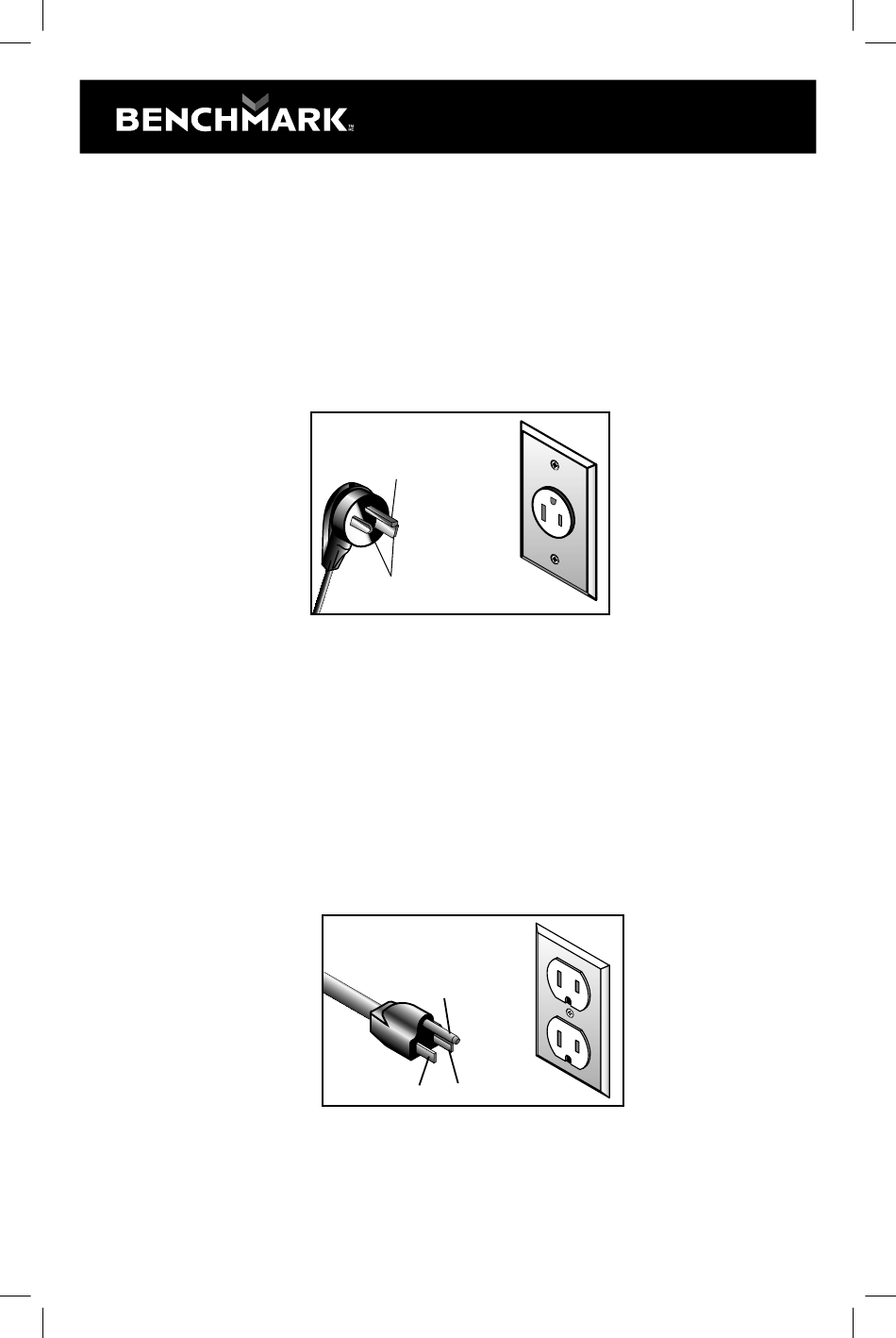

Figure 1. Fiche et prise NEMA 6-50.
PRISE MISE À LA TERRE 5-15
Broche de mise à la terre
FICHE 5-15
Neutre Tension
Figure 2. Fiche et prise typiques NEMA 5-15.
