9.7 Manœuvre d'essai
9.7.1 Sens de rotation : vérifier
SAREx 16.2 Unité de commande : électromécanique
3. Enfoncer et tourner la came de réglage [4] à l'aide d'un tournevis en direction
de la flèche tout en observant l'indicateur [5] : A chaque cliquetis, l'indicateur
[5] tourne de 90°.
4. Si l'indicateur [5] est à 90° par rapport au point [6] : Continuer à tourner lente-
ment.
5. Si l'indicateur [5] se positionne au point [6] : Arrêter de tourner et relâcher la
came de réglage.
La position intermédiaire est réglée en direction OUVERTURE.
6. Si l'on a dépassé le point voulu (cliquetis après la rotation de l'indicateur) : Il
faut continuer à tourner la came de réglage dans la même direction et répéter
le processus de réglage.
N'effectuer la manœuvre d'essai qu'après avoir procédé à tous les réglages, décrits
au chapitre ci-dessus.
1. En mode de fonctionnement manuel, amener le servomoteur en position inter-
médiaire ou à distance suffisante de la position finale.
2. Régler le sélecteur sur la position Commande locale (LOCAL).
3. Mettre en marche le servomoteur en direction de manœuvre FERMETURE et
observer le sens de rotation :
avec disque indicateur : paragraphe 4
sans disque indicateur : paragraphe 5 (arbre creux)
Eteindre l'appareil avant d'atteindre la position finale.

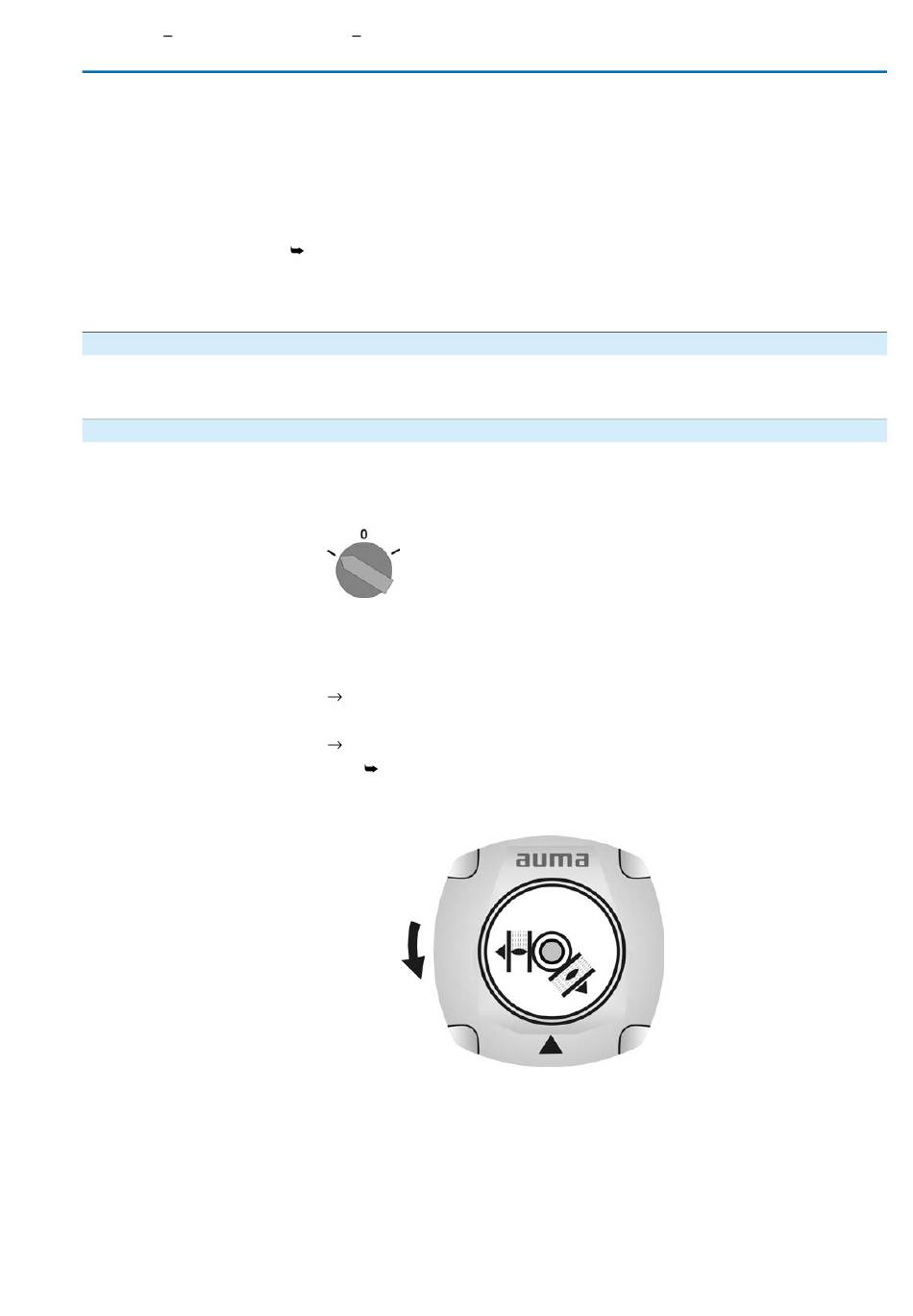

4. Avec disque indicateur :
Observer le sens de rotation.
Le sens de rotation est correct lorsque le servomoteur se dirige en
direction FERMETURE et le disque indicateur tourne en sens
anti-horaire.
Mise en service (réglage de base)
