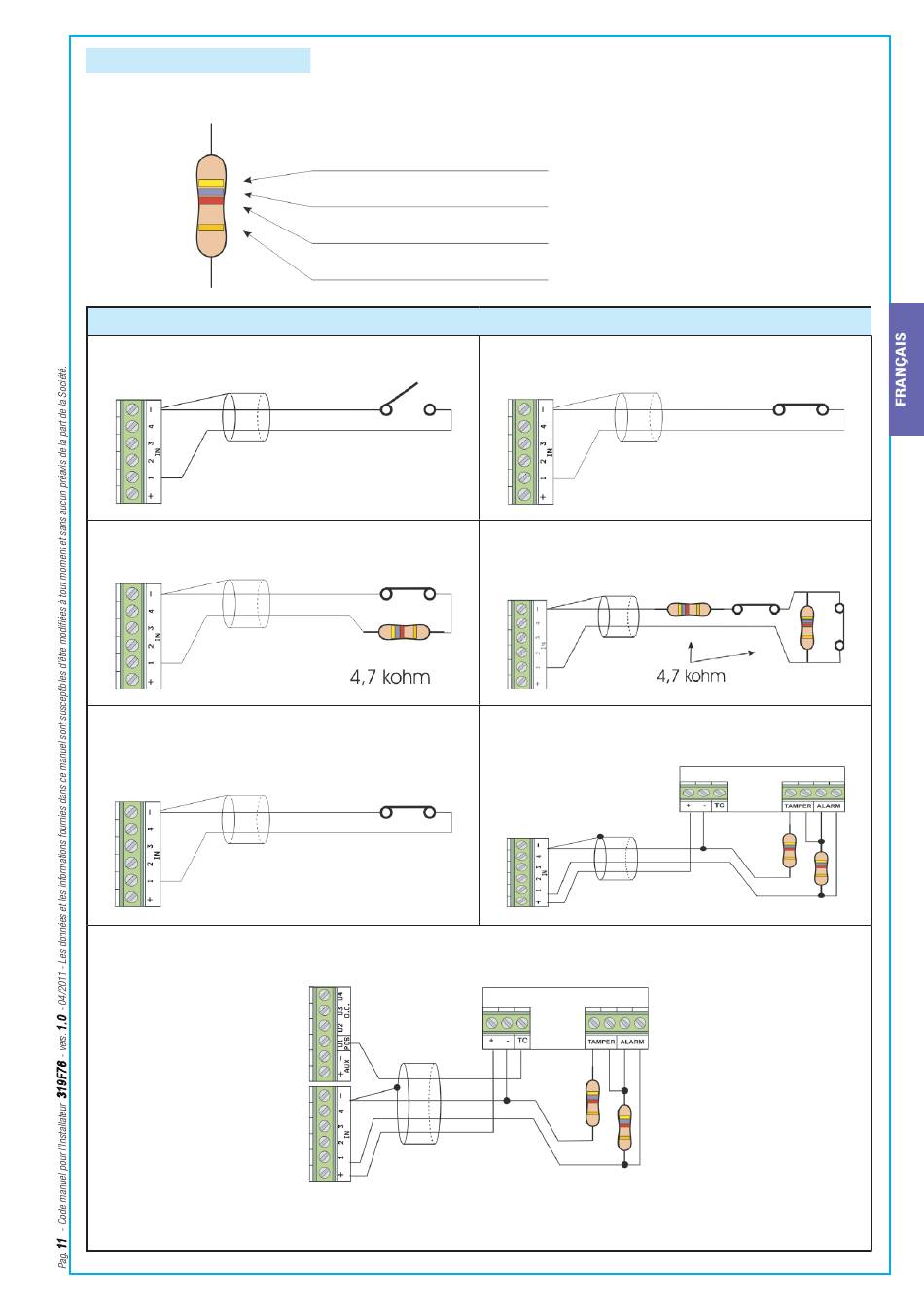

4.3 Câblage des entrées
Les équilibrages doivent être effectués avec des résistances de 4,7 kohms.
NORMALEMENT OUVERT (NO)
SIMPLE ÉQUILIBRAGE (SÉ)
COMPTEUR D'IMPULSIONS OU À INERTIE (CI)
CAPTEUR EN DOUBLE ÉQUILIBRAGE (DÉ) AVEC BLOCAGE MICRO-ONDE ET CENTRALE ÉTEINTE (TC)
La sortie U1 d'une borne positive à sortie activée (ON=13,8 Vcc). La sortie U1 est programmée en usine comme TC (sortie
activée avec installation éteinte, activée durant le temps de sortie et quand au moins une zone est allumée(.
Jaune
4
Violet
7
Rouge
x100
Or
5%
CONNEXION DES ENTRÉES
Résistance de 4,7 kohms à 5%
NORMALEMENT FERMÉ (NF)
DOUBLE ÉQUILIBRAGE (DÉ)
CAPTEUR EN DOUBLE ÉQUILIBRAGE (DÉ)
