Micropilot FMR53, FMR54 FOUNDATION Fieldbus
7.1.3
Connecteur de l'appareil
Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire
d' o uvrir le boîtier pour raccorder le câble de signal.

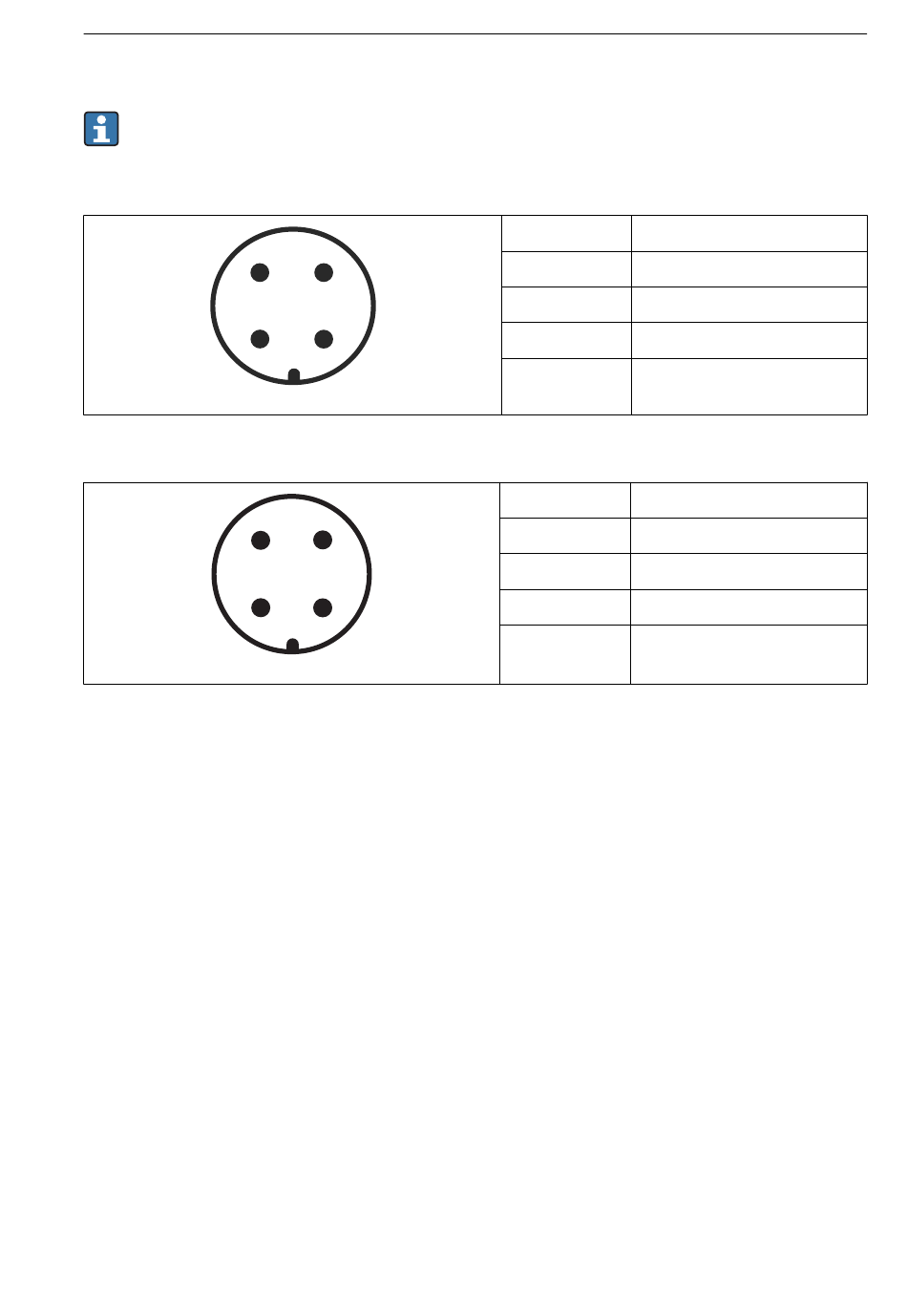

Occupation des bornes pour le connecteur M12
4
1
Occupation des bornes pour le connecteur 7/8"
1
2
Endress+Hauser
3
2
A0011175
3
4
A0011176
Borne
Signification
1
Signal +
2
Non affecté
3
Signal -
4
Terre
Borne
Signification
1
Signal -
2
Signal +
3
Blindage
4
Non affecté
Raccordement électrique
39
