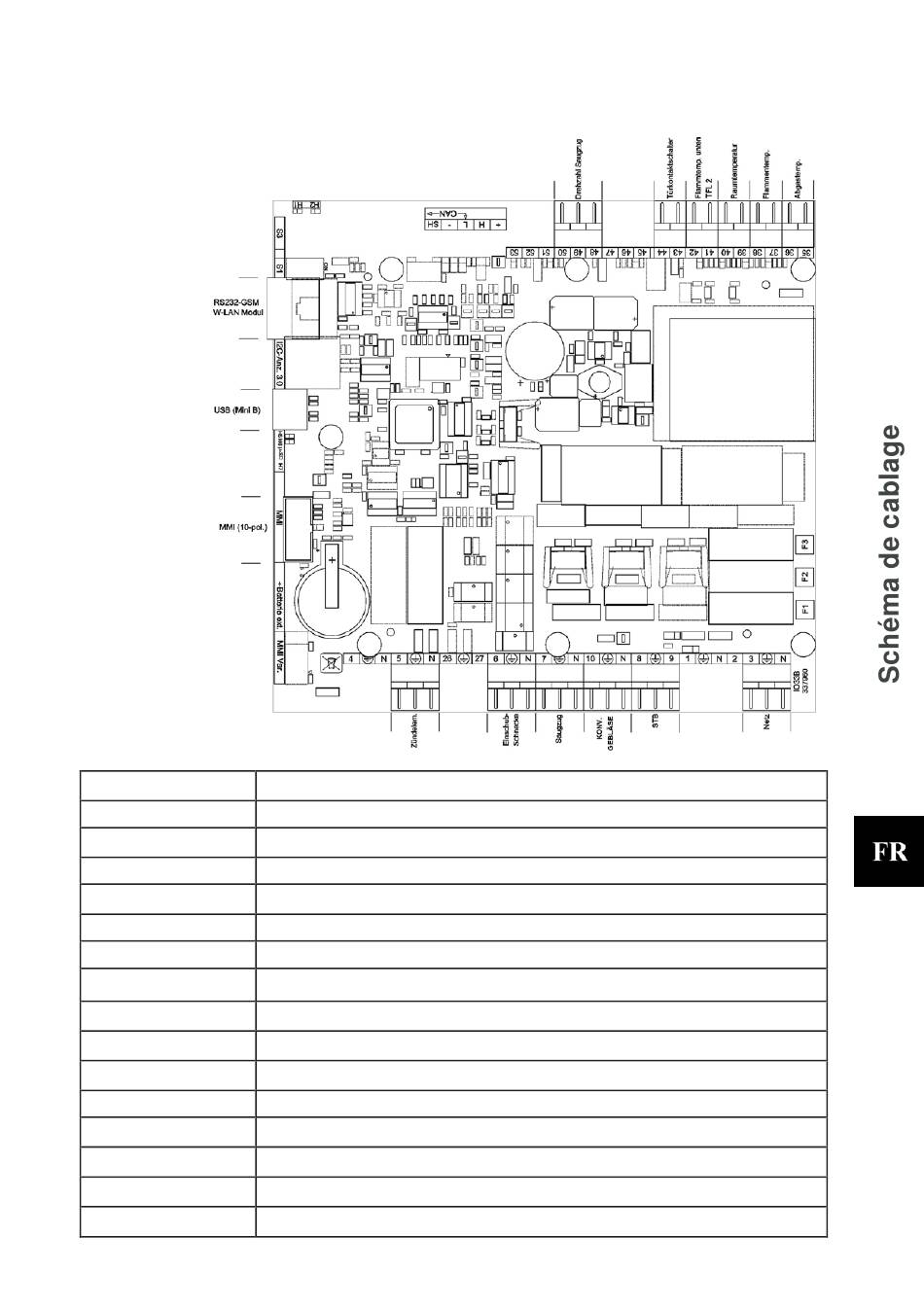

6. Schéma de cablage
Schéma de connexion IO 33.3
Désignation schéma de connexion:
Nr.:
3
5
6
7
8.IX
10.
35/36
37/38
39/40
41/42
43/44
48-50
F1
F2
F3
Désignation Faisceau de câbles
Fiche secteur / filtre secteur
Allumage électrique
Moteur à vis sans fin
Système aspiration
STB
Ventilateur à convection THS30B5/TFA745-S5-PT160 HSP 7
Capteur de température des gaz de combustion
Capteur de température des flammes
Capteur de température ambiante
Capteur de température de flamme inférieur
Interrupteur de porte
Vitesse ventilateur d'extraction
Fusible T 3,15A Allumage, ventilateur système d'aspiration, moteur à vis sans fin
Fusible T 3,15A Réserve
Fusible T 0,315A Unité de commande
15
