ATTENTION :

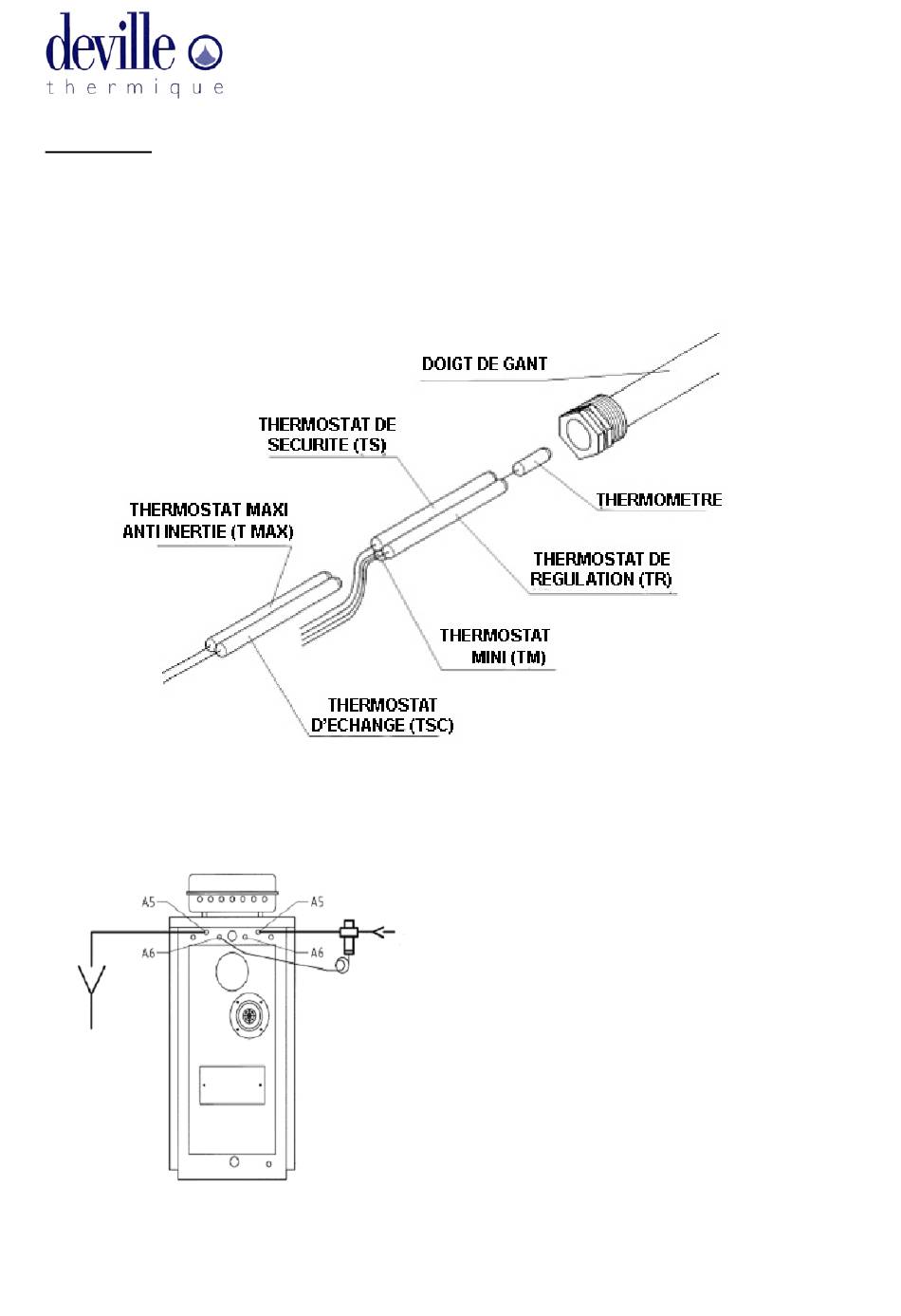

Insérer tous les bulbes des thermostats selon les schémas ci dessous.
Respecter impérativement l'emplacement de chaque bulbe afin d'éviter un mauvais fonctionnement.
Insérer les sondes dans le logement A6.
Evacuation
6.5 DESCRIPTIF ET FONCTION DES COMPOSANTS PRINCIPAUX DU TABLEAUX DE COMMANDE
Thermostat de température minimum fonctionnement pompe installation (TM)
Entrée eau
froide
Soupape de décharge
thermique
Légende :
A5 : entrée et sortie échangeur de
sécurité
A6 : Doigts de gant pour bulbes
sondes thermostats et bulbe soupape
décharge thermique
