4. Débranchez le raccord de flexible sur la cloison qui
amène à l'orifice d'entrée du moteur de cylindre
gauche.
5. Débranchez le raccord de flexible au niveau de
la pompe à engrenages qui amène à l'orifice P1,
identifié au fond du collecteur hydraulique.
6. Montez l'appareil de contrôle en série avec le flexible
et le raccord de la cloison. Vérifiez que le régulateur
de débit est complètement ouvert.
7. Raccordez le raccord en T et le manomètre au
raccord de flexible sur la pompe à engrenages.
8. Si le kit de rodage est installé, vérifiez que le bouton
de rodage est en position de tonte sur le bloc de
vannes. Vérifiez que le bouton de réglage de vitesse
du cylindre est à la position maximum.
PRUDENCE
Ne vous approchez pas des cylindres pendant
le contrôle pour éviter d'être blessé par les
lames du cylindre en rotation.
9. Mettez le moteur en marche et placez la manette
d'accélérateur en position plein régime. Engagez les
plateaux de coupe.
10. Observez attentivement le manomètre tout en
agissant lentement sur le régulateur de débit jusqu'à
ce qu'il soit complètement fermé. Si le manomètre
n'indique pas 3000 psi, arrêtez le moteur et réglez le
clapet de décharge. Passez ensuite à la rubrique C,
Réglage du clapet de décharge de collecteur.
C. Réglage du clapet de décharge de
collecteur.
ATTENTION
Ne réglez jamais le clapet de décharge quand le
système hydraulique est sous pression. De l'huile
hydraulique pourrait gicler quand le bouchon est
retiré du clapet, au risque de causer des blessures
corporelles. Mettez toujours en place et serrez le
bouchon avant de mettre le système sous pression.
1. Sur le côté arrière du collecteur, enlevez le bouchon
du clapet de décharge à l'aide d'une clé Allen
(Figure 10).

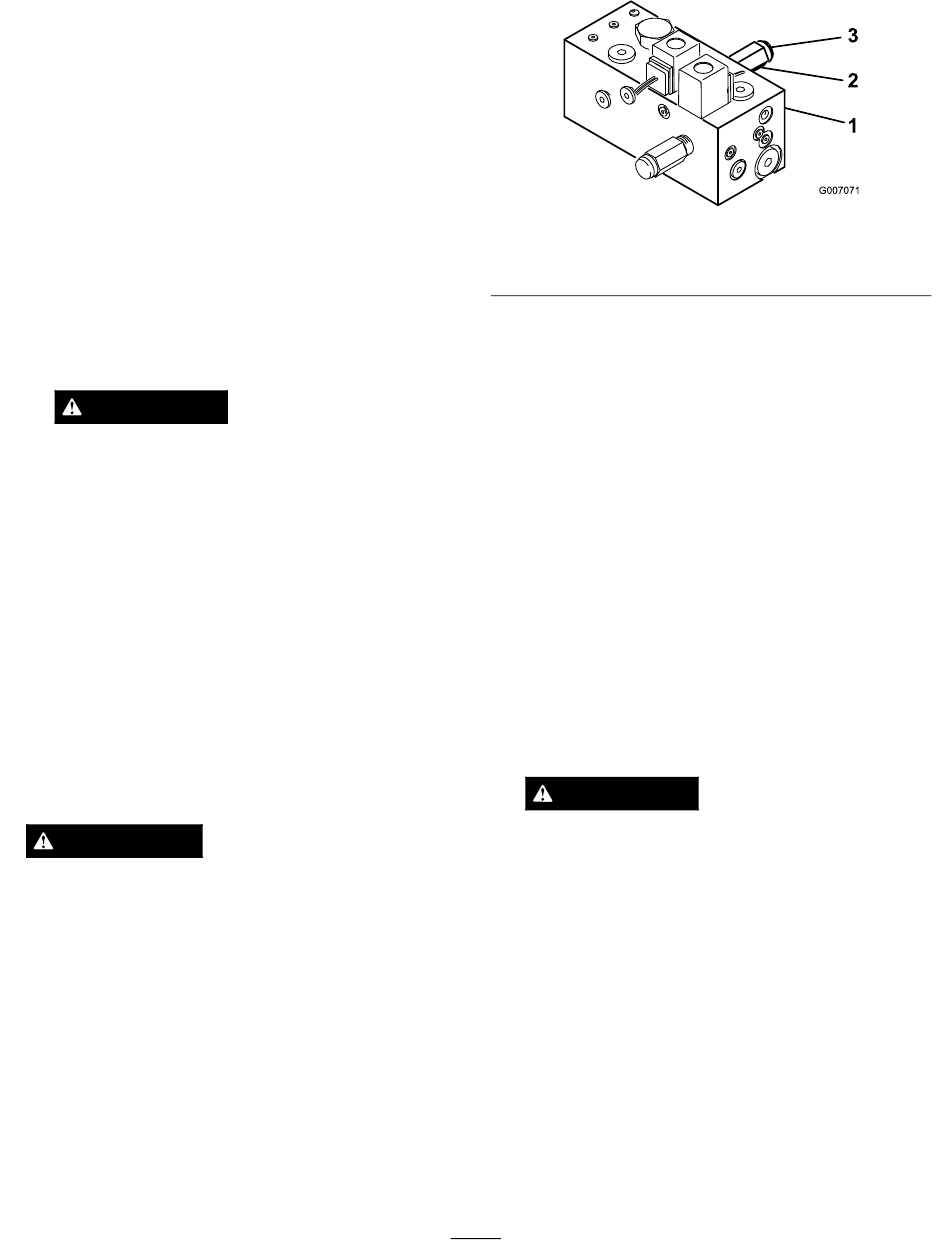

1. Collecteur
2. Cartouche de décharge
Remarque: Un 1/8 de tour de la douille
correspond à environ 50 psi, ou 1 tour est égal à
environ 400 psi.
2. Pour augmenter la pression, tournez la douille de
réglage dans le clapet de 1/8 de tour dans le sens
horaire.
3. Pour réduire la pression, tournez la douille de
réglage dans le clapet de 1/8 de tour dans le sens
antihoraire.
4. Mettez en place et serrez le bouchon sur le clapet.
Vérifiez à nouveau le réglage de la pression (3000
psi maximum)
5. Désengagez les défeutreurs. Coupez le moteur.
6. Débranchez l'appareil de contrôle du collecteur et
du flexible. Rebranchez le flexible sur la pompe.
7. Lorsque les plateaux de coupe sont remis en place,
le réglage du clapet de décharge peut rester à 3000
psi.
PRUDENCE
Ne dépassez pas 3000 psi au clapet de
décharge. Les fuites d'huile peuvent provoquer
des blessures corporelles.
Configurations de lames
optionnelles
A la livraison de l'usine, les lames du groupe
défeutreur sont espacées de 1/2". Utilisez différentes
combinaisons d'entretoises de 1/4" (réf. Toro 17–1600)
et de 3/4" d'épaisseur (réf. Toro 82–6600) pour obtenir
des espacements de lames de 1/2", 3/4", 1" ou 1–1/4".
Conseils d'utilisation
• Conduisez la machine au régime maximum pour
répondre aux charges de défeutrage.
8
Figure 10
3. Bouchon
