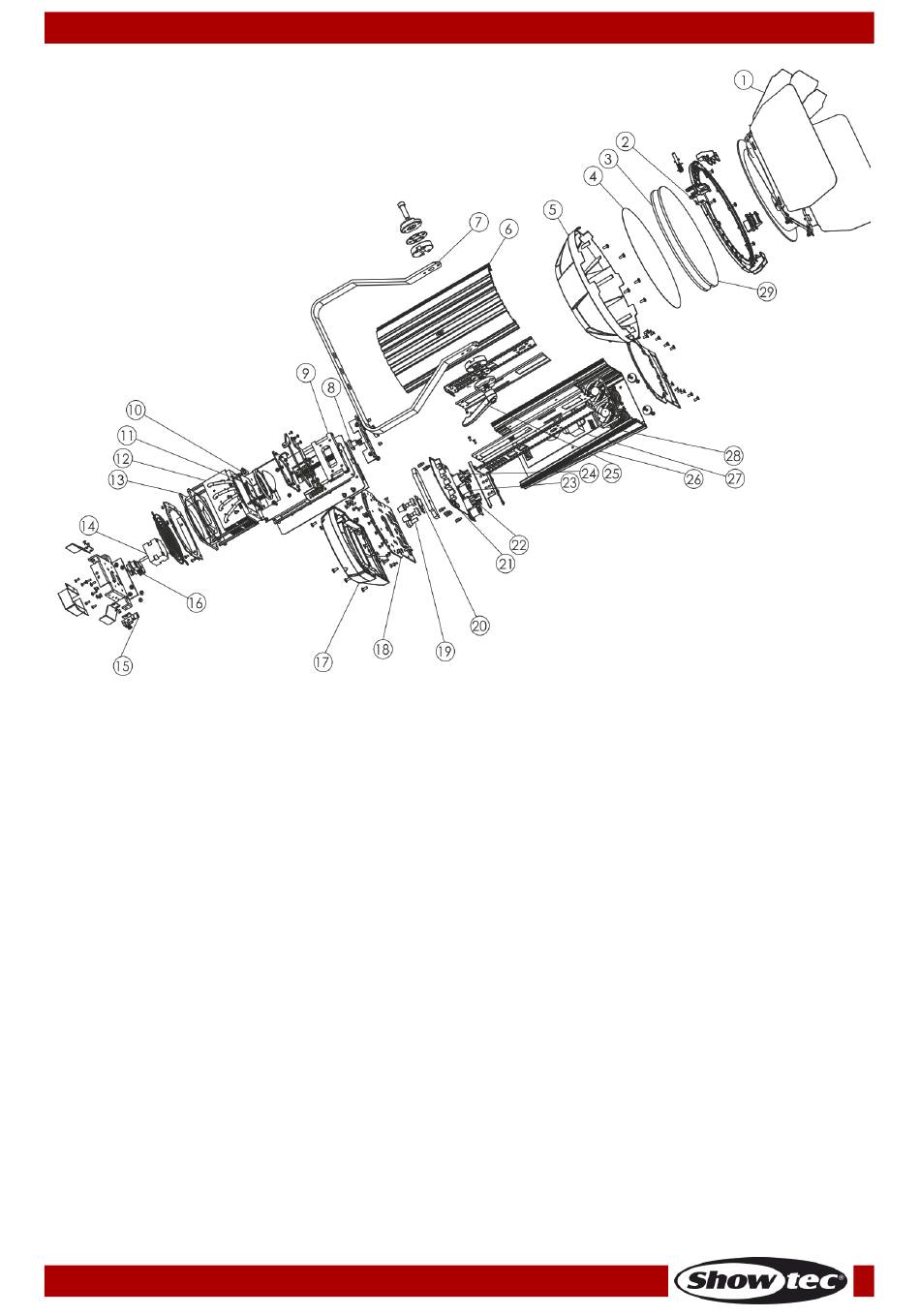

Performer 3000 LED
01) Coupe flux / cache de la lentille
02) Clip de maintien
03) Lentille Fresnel
04) Lentille à givre 5º
05) Couvercle avant
06) Capot supérieur
07) Support de montage avec vis d'inclinaison
08) Barre de transmission
09) Blocage à glissoir
10) Interrupteur thermique
11) Carte à LED
12) Dissipateur
13) Ventilateur de refroidissement
14) moteur
15) Capteur magnétique
Code commande : 33043
16) Courroie pour le mouvement d'inclinaison
17) Couvercle arrière
18) Plaque arrière
19) Fusible T5 AL / 250 V
20) Panneau de contrôle
21) Carte du pilote
22) Adaptateur pour circuit imprimé
23) Prise PS
24) Prise PS
25) Vis de réglage
26) Boîtier protecteur en aluminium
27) Alimentation
28) Ventilateur de refroidissement
29) Protection anti-poussière
8
Schéma 2
