9.15 Contrôle/remplacement du moteur de la vanne

3 voies

Variante sans vis
▶ Régler la fonction de service 6t-5 sur 1, eau chaude sanitaire et
contrôler le moteur.
▶ Régler la fonction de service 6t-5 sur 2, position centrale.
▶ Retirer le connecteur.
▶ Tourner le moteur dans le sens contre la montre puis le retirer par le
haut.
1.

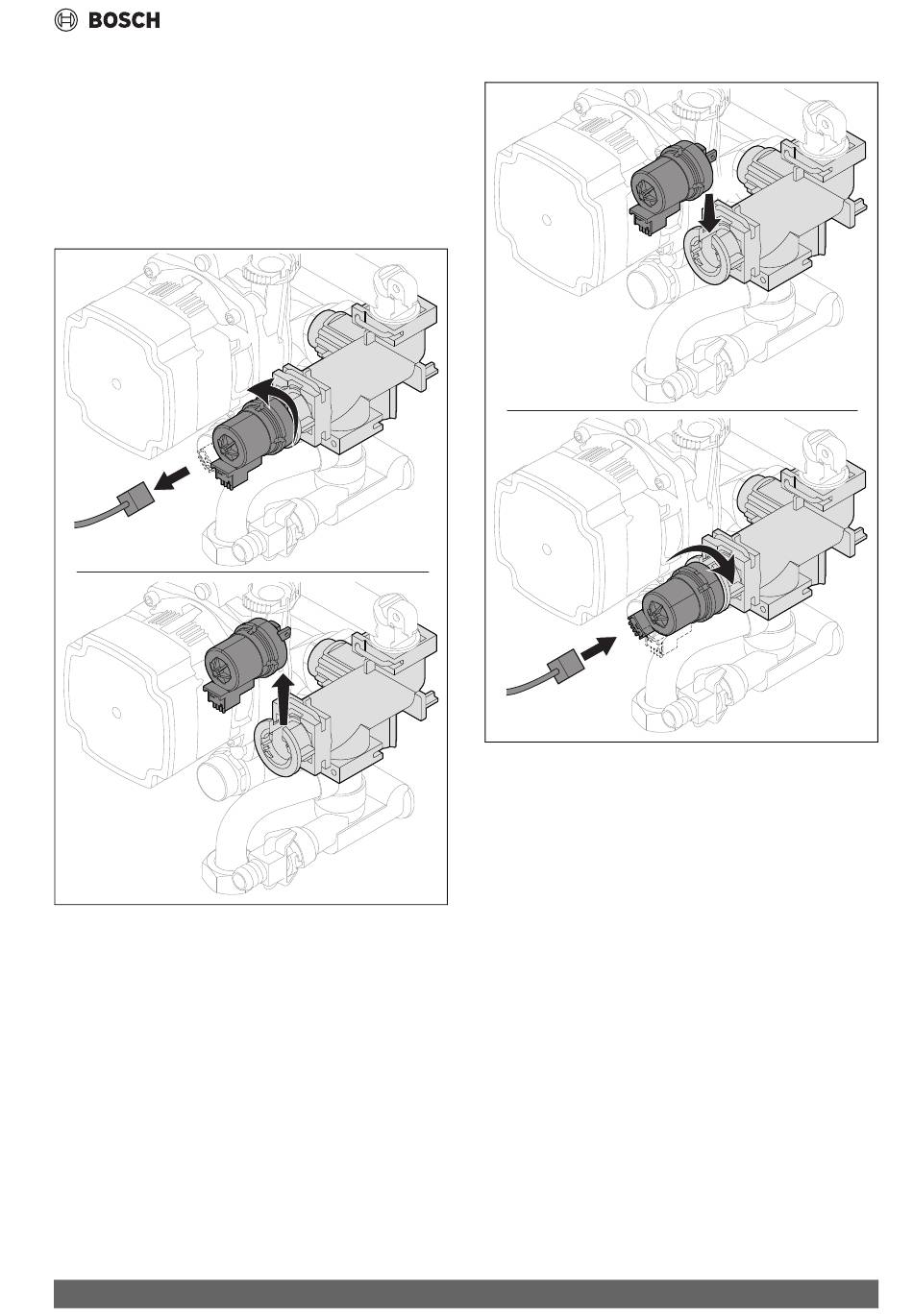

Fig. 78 Démonter le moteur au niveau de la vanne 3 voies
(variante sans vis)
▶ Appuyer le moteur vers le bas.
▶ Tourner le moteur dans le sens horaire jusqu'à la butée.
Condens 5300i WT – 6721805103 (2022/07)
2.
3.
0010027500-002
▶ Insérer la fiche.
3.
Fig. 79 Remonter le moteur au niveau de la vanne 3 voies
(variante sans vis)
Variante avec vis
▶ Régler la fonction de service 6t-5 sur 1, eau chaude sanitaire et
contrôler le moteur.
▶ Régler la fonction de service 6t-5 sur 2, position centrale.
▶ Retirer le connecteur.
▶ Retirer les vis.
▶ Tirer légèrement sur le moteur et le soulever.
Inspection et entretien
1.
2.
0010027739-002
47
