CHANGEMENT DU NOMBRE DE PLATEAUX
Les distributeurs sont fournis avec 6 plateaux.
En tout cas il est possible d'augmenter le nombre de
plateaux à 5 de la manière suivante:
- Enlever la fiche de l'appareil de la prise de courant du
réseau.
- Déposer tous les plateaux du D.A.
- Déplacer les guide (voir fig. 22) placés sur les supports
latéraux, sauf les premiers en bas qui restent dans la
même position.
- Ôter la paire de guides non utilisée.
- Remonter 5 plateaux en vérifiant si les connecteurs
sont bien insérés.
- Fixer le câblage éliminé de façon à ce qu'il n'entrave
pas le mouvement des autres plateaux et des câbla-
ges correspondants.
- Reprogrammer l'appareil.

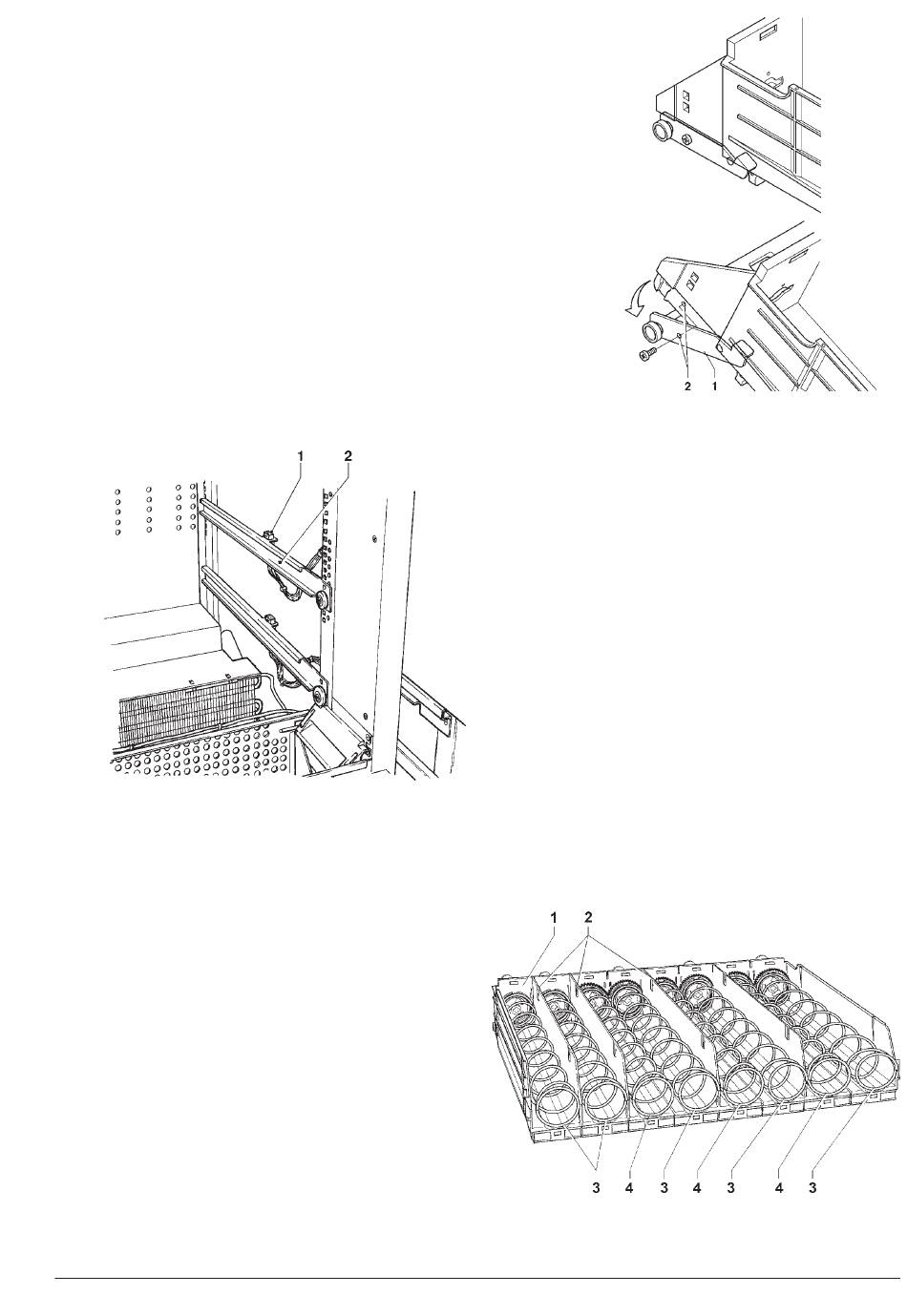

Fig. 22
1 - Connecteur du plateau
2 - Guide du plateau
PLATEAUX INCLINABLES
Chaque plateau est pourvu d'un système de leviers (fig.
23) qui permet de l'incliner vers le bas pour en faciliter le
chargement.
Lorsqu'il est plus avantageux de maintenir le plateau en
position horizontale, il suffit de bloquer le système de
leviers avec une vis.
© by NECTA VENDING SOLUTIONS SpA
Fig. 23
1 - Levier plateaux inclinables
2 - Trous blocage levier (plateaux horizontaux)
MODIFICATION CONFIGURATION PLATEAUX
Il est possible de modifier la configuration des spirales
présentes sur chaque plateau. Pour passer de deux
sélections avec des spirales individuelles à une sélection
avec des spirales doubles, procéder de la façon suivante :
- Extraire le bord central en le poussant vers l'arrière et
en le soulevant.
- Décrocher des deux moteurs les spirales avec leurs
brides.
- Débrancher le moteur de gauche du câblage et le
démonter du plateau. À sa place, monter la douille et
la douille pour pivot.
- Monter les spirales droite et gauche du même pas
d'abord sur les nouvelles brides (la droite et la gauche
sont identiques) munies de la roue dentée de renvoi
puis brancher la droite sur le moteur resté sur le
plateau et la gauche dans les douilles précédemment
montées. Les deux roues dentées doivent s'embrayer.
- Éliminer les étiquettes de prix et les compartiments
Fig. 24
1 - Plateau
2 - Cloisons mobiles
3 - Spirale droite
4 - Spirale gauche
27
0402 232 - 01
