O2D50x O2D52x

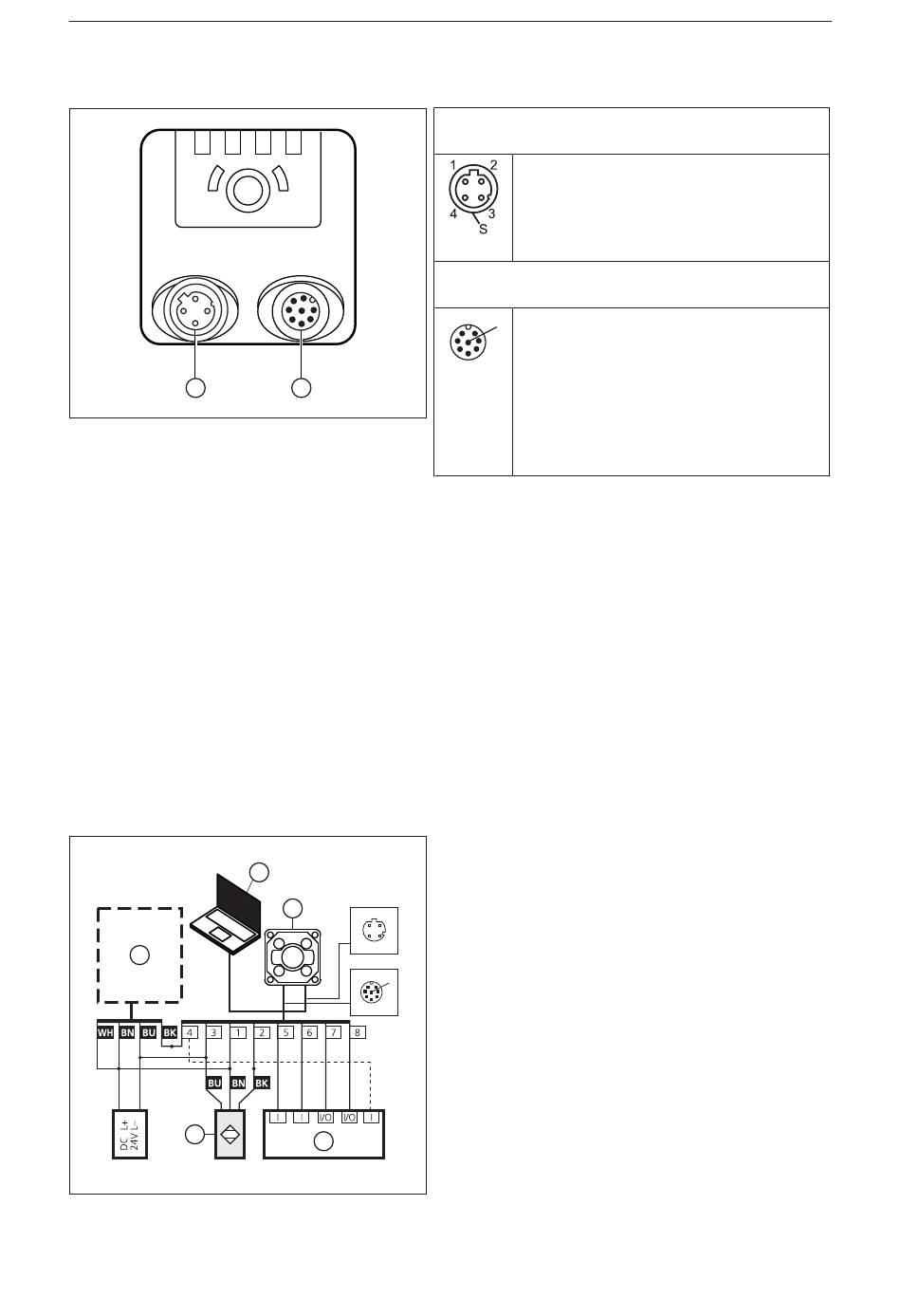

6.1 Schéma de branchement
1
6.1.1 Commutation PNP/NPN
Les broches 2, 4, 5, 6, 7 et 8 peuvent être commutées entre les logiques PNP et NPN.
Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à
toutes les broches.
6.2 Exemple de câblage
L'appareil peut être déclenché de manière externe selon les possibilités suivantes :
•
Ethernet
•
Signal de commutation externe via entrée trigger
Dans l'exemple de câblage, la capture d'images est déclenchée par un détecteur de proximité via
l'entrée trigger.
1
4
Fig. 9: Exemple de câblage d'un circuit trigger
18
2
2
3
1
2
4
3
2
1
8
3
7
4
6
5
5
Capteur de reconnaissance d'objets
① Ethernet (interface de paramétrage, interface process)
Prise M12, codage D, 4 pôles
1 : TD+
2 : RD+
3 : TD-
4 : RD-
S : Blindage
② Ethernet/IP (alimentation et sorties process)
Connecteur mâle M12, codage A, 8 pôles
2
1
8 1 : 24 V DC
3
7
2 : Entrée trigger
4
6
3 : GND
5
4 : Sortie de commutation OUT5
5 : Sortie de commutation OUT3 – Ready
6 : Sortie de commutation OUT4
7 : Sortie de commutation OUT1 / IN1
8 : Sortie de commutation OUT2 / IN2
1 :
Eclairage externe (option)
2 :
PC portable pour le paramétrage
3 :
Appareil O2D52x
4 :
Détecteur de proximité
5 :
Système de commande, par ex. API
