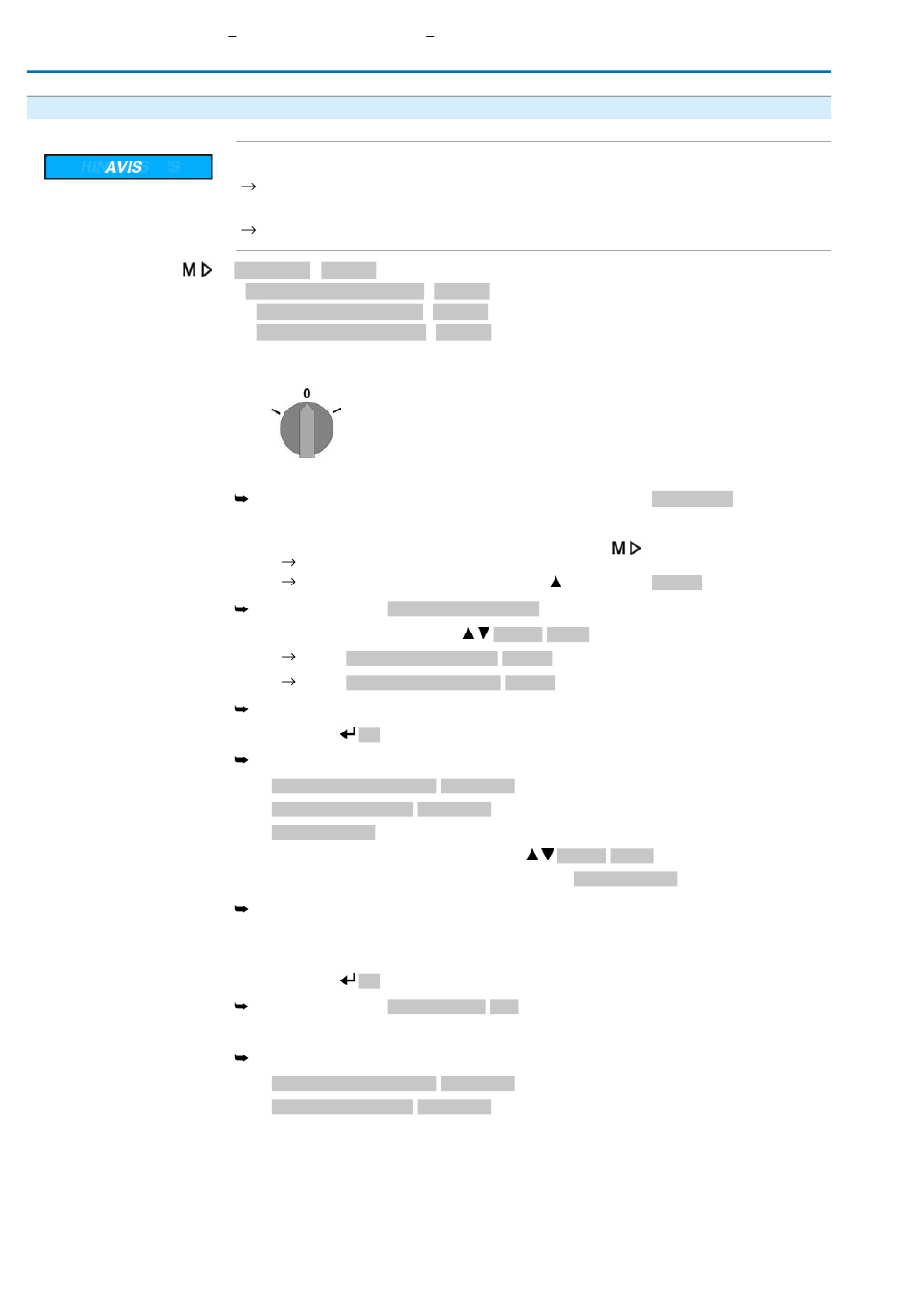

SAEx 07.2
Mise en service (réglage de base)
9.3. Contacts fin de course : régler
Sélectionner le menu
principal
Sélectionner le para-
mètre
FERME ou OUVERT
Enregistrer l'utilisateur
52
SAEx 16.2 / SAREx 07.2
Un mauvais réglage risque de détériorer la vanne/le réducteur !
Pour les réglages en fonctionnement moteur : Interrompre la course à temps
avant d'atteindre la butée (enfoncer le bouton-poussoir STOP).
Considérer l'inertie lors de l'arrêt sur contacts fin de course.
Réglages M0041
Contacts fin de course M0010
Régler pos.fin.FER ? M0084
Régler pos.fin.OUV ? M0085
1. Régler le sélecteur sur position 0 (ARRET).
2. Enfoncer pendant env. 3 secondes le bouton-poussoir C.
L'affichage retourne au menu principal et indique : ▶ Affichage...
3. Sélectionner le paramètre, soit :
défiler jusqu'au paramètre via le menu
via affichage direct : Enfoncer
L'écran affiche : Régler pos.fin.FER ?
4. Confirmer la sélection par
▶ Régler pos.fin.FER ? M0084
▶ Régler pos.fin.OUV ? M0085
Le triangle noir ▶ indique la sélection actuelle.
5. Enfoncer Ok.
L'écran affiche soit :
- Régler pos.FERMEE ? CMD0009 → continuer avec étape 9
- Régler pos. OUV. ? CMD0010 → continuer avec étape 14
- Spécialiste (4) → continuer avec étape 6
6. Sélectionner l'utilisateur à l'aide de
Information : Niveau d'utilisateur requis : Spécialiste (4) ou supérieur
Ceci signifie :
- triangle noir : ▶ = réglage actuel
- triangle blanc : ▷ = sélection (pas encore mémorisée)
7. Enfoncer Ok pour confirmer l'utilisateur sélectionné.
L'écran affiche : Mot de passe 0***
8.
Entrer le mot de passe (→ Mot de passe : entrer).
L'écran affiche soit :
- Régler pos.FERMEE ? CMD0009 → continuer avec étape 9
- Régler pos. OUV. ? CMD0010 → continuer avec étape 14
SAREx 16.2 Bloc de commande : électronique (MWG)
ACExC 01.2 Non-Intrusive Profibus DP
et entrer ID M0084
Haut ▲ Bas ▼ :
Haut ▲ Bas ▼ :
ou
