5.2.3. Câbles de bus : connecter
24
SAEx 16.2 / SAREx 07.2

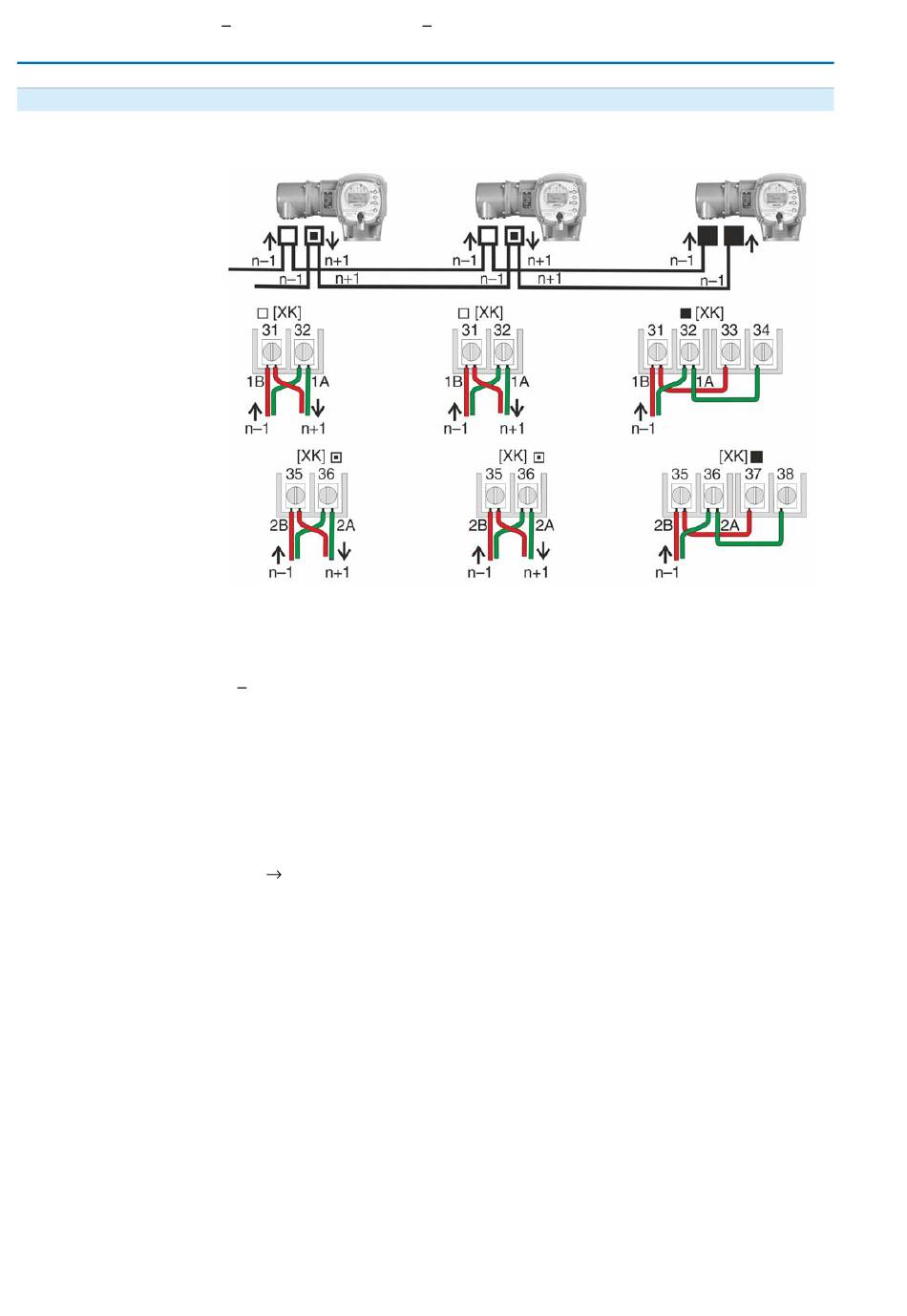

Figure 16 : Affectation des bornes pour topologie linéaire (à 1 canal ou 2 canaux
pour redondance I ou II AUMA)
□ Canal 1 : d'autres participants de bus suivent (standard)
▣ Canal 2 : d'autres participants de bus suivent (uniquement pour redondance
I ou II AUMA)
■ Dernier participant de bus
n 1 Ligne de bus de terrain de l'appareil précédent (entrée)
n+1 Ligne de bus de terrain vers l'appareil suivant (sortie)
[XK] Désignation des bornes selon schéma de câblage (raccordement client) :
Canal 1 : Bornes 31, 32 et 33, 34
Canal 2 : Bornes 35, 36 et 37, 38 (uniquement pour redondance I ou II AUMA)
Connecter les câbles de bus :
1. Connecter les câbles de bus.
Toujours câbler les connexions A avec fil vert, les connexions B avec fil
rouge.
2. Si le servomoteur est le dernier participant dans le segment du bus (uniquement
pour topologie linéaire) :
2.1 La résistance de terminaison pour canal 1 est connectée par pontage des
bornes 31 - 33 et 32 - 34 (standard).
2.2 Pour redondance I ou II AUMA : La résistance de terminaison pour canal
2 est connectée par pontage des bornes 35 - 37 et 36 - 38.
