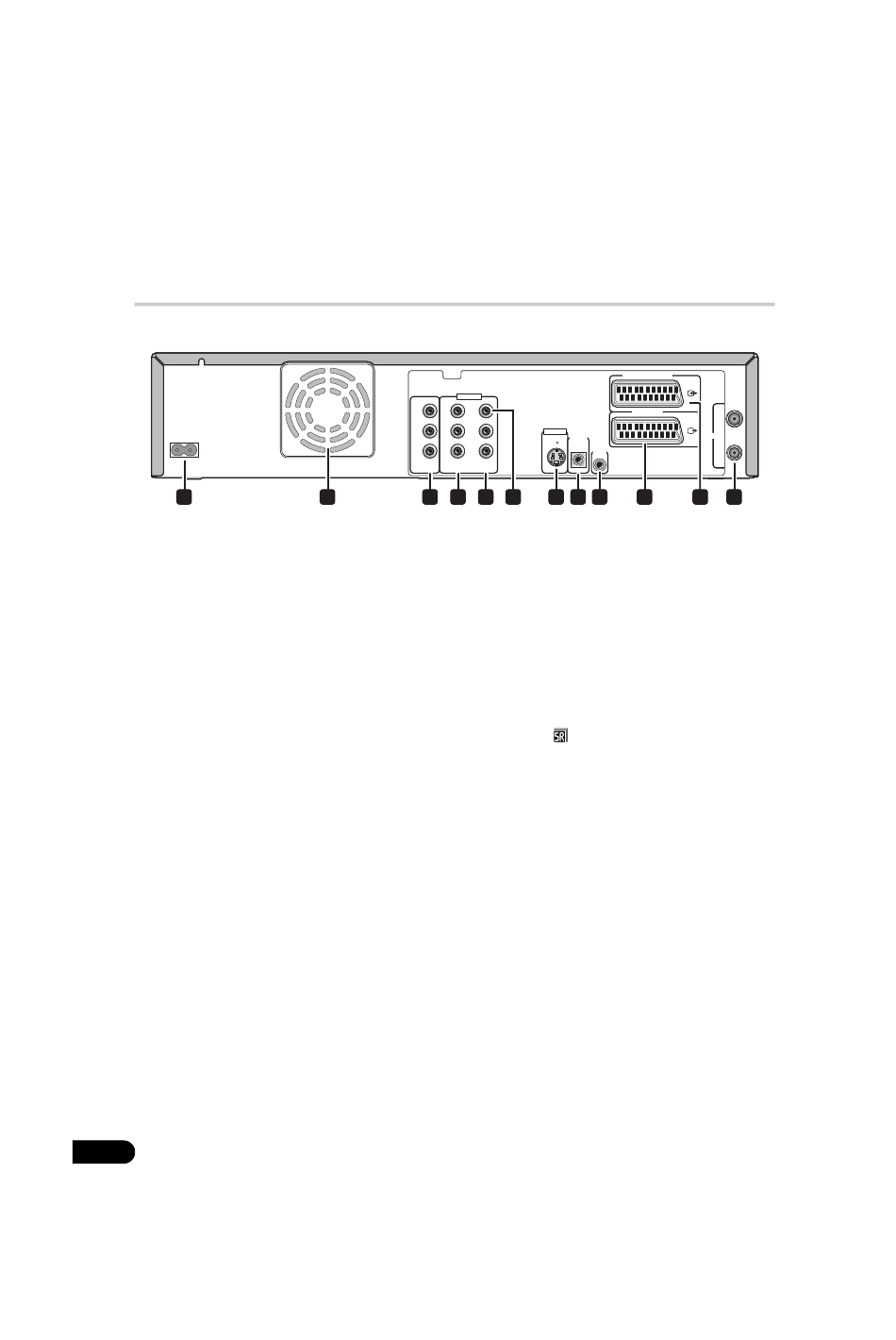

Connexions au panneau arrière
AC IN
1
1 AC IN – Entrée de l'alimentation
2 Ventilateur de refroidissement
Ne bouchez pas les orifices du ventilateur de
refroidissement.
3 VIDEO / AUDIO OUT
Sorties vidéo standard et audio analogique
stéréo pour le branchement à un
amplificateur/récepteur AV (audio-vidéo) ou à
un téléviseur.
4 COMPONENT VIDEO OUT (Disque dur/
DVD uniquement)
Il s'agit là d'une sortie vidéo de grande qualité
permettant la liaison à un téléviseur ou un
moniteur munis d'une entrée pour les
composantes vidéo.
5 AUDIO OUT (Disque dur/DVD uniquement)
6 COAXIAL DIGITAL OUT (Disque dur/DVD
uniquement)
Cette prise coaxiale pour signaux numériques
audio assure la liaison à un amplificateur ou à
un récepteur audiovisuels, un décodeur Dolby
Digital/DTS/MPEG ou tout autre appareil muni
d'une entrée pour les signaux numériques.
14
Fr
HDD / DVD
COAXIAL
VIDEO
DIGITAL
Y
OUT
OUT
L P L
B
R P R
R
AUDIO COMPONENT AUDIO
OUT VIDEO OUT OUT
2 3 4 5
7 S-VIDEO OUT (Disque dur/DVD
uniquement)
Sortie vidéo de grande qualité permettant le
branchement à un téléviseur ou un moniteur
muni d'une entrée S-Vidéo.
8 CONTROL IN
Utilisez cette prise lorsque l'appareil doit être
commandé par les ordres émis vers le capteur
de télécommande d'un autre appareil Pioneer
doté d'une prise CONTROL OUT et portant le
logo Pioneer
de l'autre appareil à la prise CONTROL IN de
cet appareil-ci ; utilisez pour cela un cordon
doté de fiches miniatures. (Notez que les prises
de sortie audio analogique doivent aussi être
connectées lors de l'utilisation de cette
fonction.)
9 G-LINK™
Utilisez cette prise pour le raccordement du
câble G-LINK™ fourni de manière à ce que le
système GUIDE Plus+™ puisse commander
un récepteur satellite externe, etc.
