Brancher le tube de gaz de lavage (12, fig. 5-7:) tout d'abord sur le raccordement
•
(3, fig. 5-8) sur la pièce à main de scan.
Brancher l'autre extrémité du tube de gaz de lavage sur le raccord de l'appareil laser
•
(11, fig. 5-9).
•
Installer le câble du scanner.
— L'installation du câble du scanner a lieu le long du bras articulé à miroir.
— Sur les articulations du bras, laisser suffisamment de jeu pour le câble. C'est le seul
moyen de garantir le mouvement du bras sans entraves.

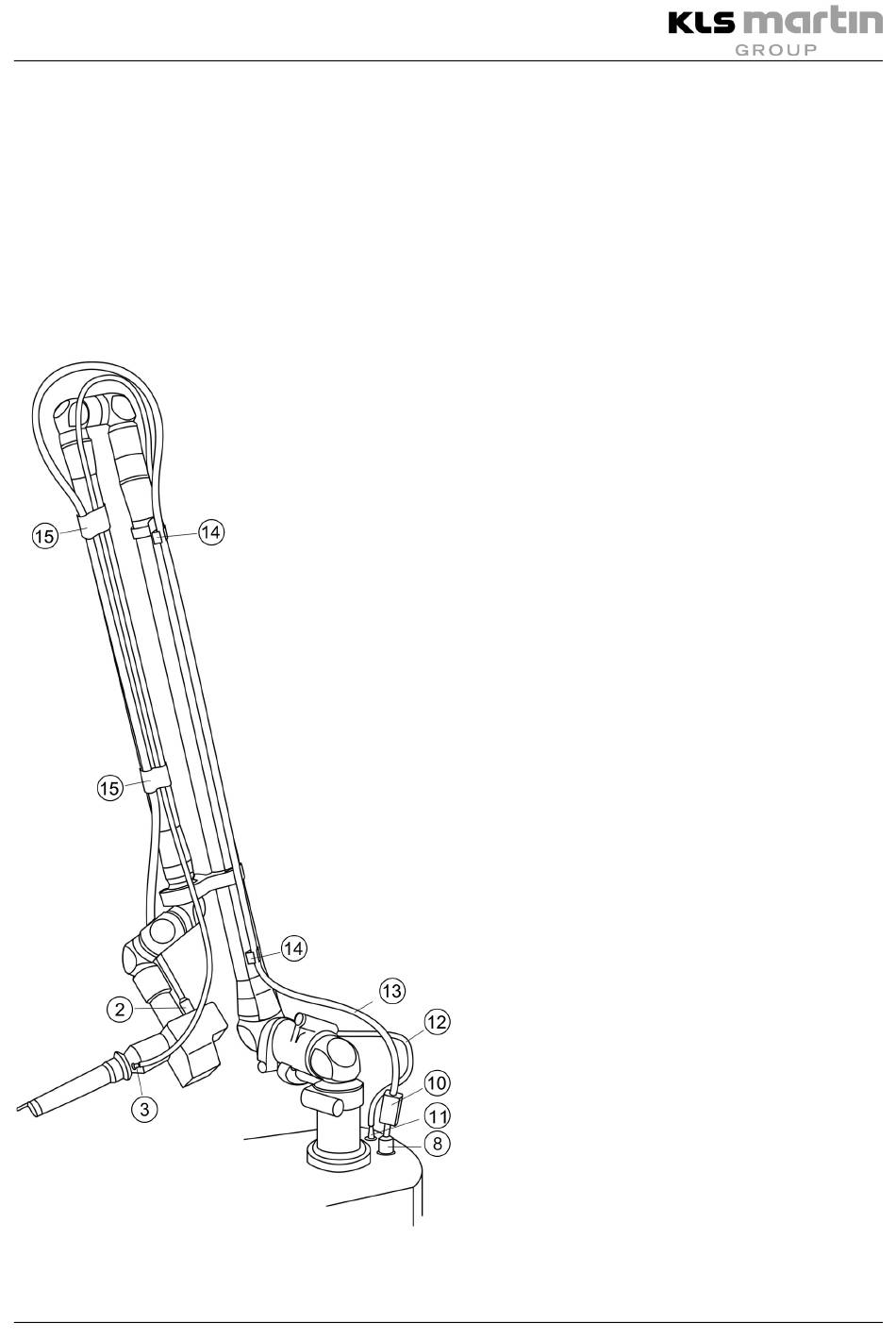

Fig. 5-10 :
Installer le scanner pour MCO 25 plus
V. 5.4
MCO 25 plus
2
Raccordement câble du scanner sur le
scanner
3
Raccordement tube de gaz sur la
pièce à main de scan
8
Raccordement
l'appareil laser
10
Noyau de ferrite sur le câble du scanner
11
Raccordement tube de gaz sur l'appareil
laser
12
Tube de gaz de lavage
13
Câble du scanner
14
Clip de fixation pour le câble du scanner
15
Bande de fixation pour le câble du scanner
et le tube de gaz
câble
du
scanner
sur
