Mode d'emploi
Système laser CO
2
— Environ 15 tours sont requis jusqu'à ce que le bras articulé à miroir se trouve
complètement dans le logement (8) de l'appareil laser.
Ensuite, raccorder le flexible à air en PVC à la sortie d'air pour le tube de gaz de lavage (9)
•
derrière le bras articulé du laser.
•
Pousser la bague de protection (6) au maximum vers le bas.
Pour le démontage, effectuer les étapes dans l'ordre inverse.
•
Le bras une fois monté, celui-ci doit être protégé par serrage. Ceci empêche un détachement
involontaire du bras dans le filetage, ce qui pourrait causer une reproduction imprécise du
rayon.

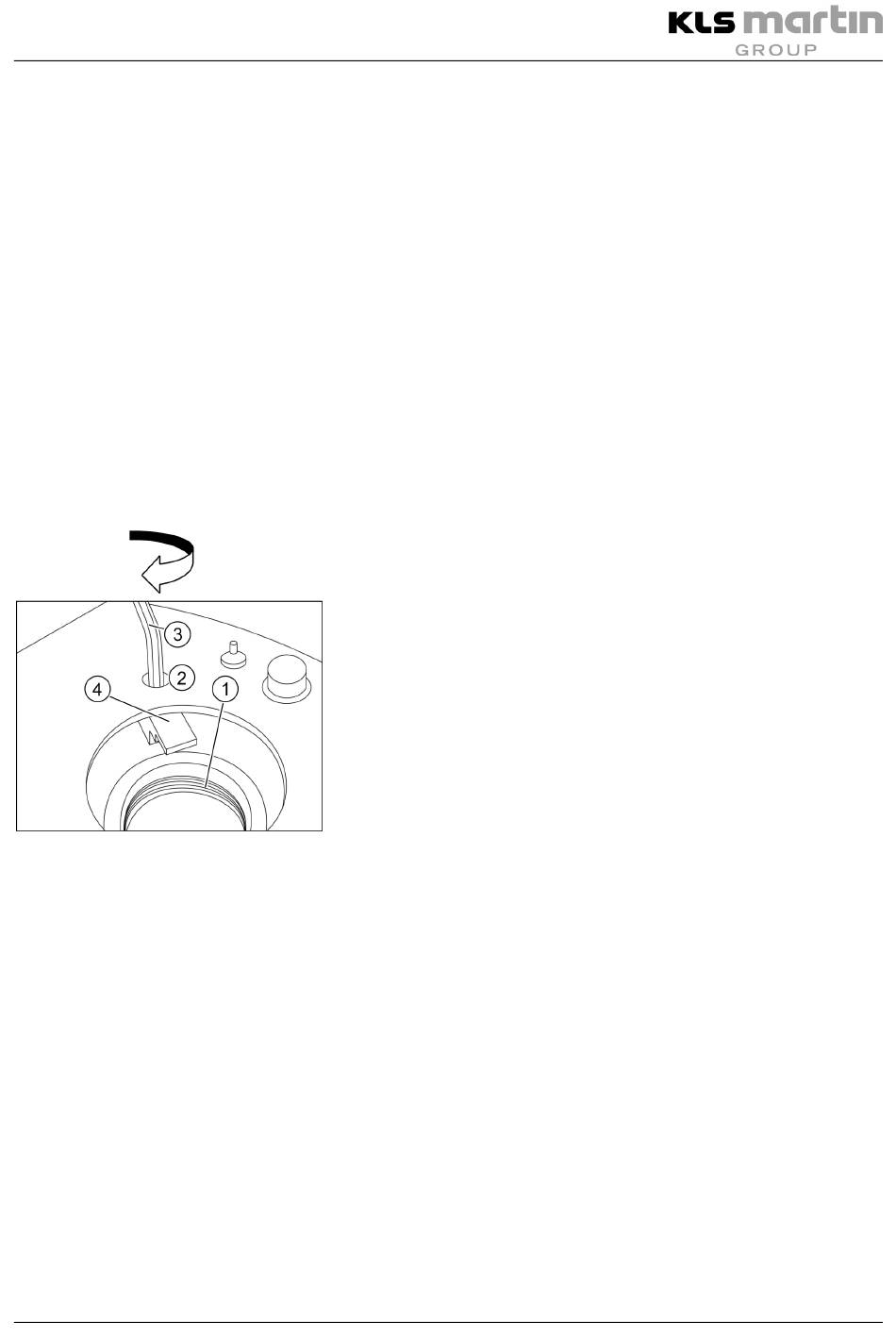

A l'aide de la clé à six pans de 5 mm (3), pivoter le serrage (4) vers la droite.
•
— Le serrage (4) glisse sur le téton du bras articulé à miroir.
— Le bras articulé à miroir est protégé contre le dévissage.
Le montage une fois terminé, refermer l'ouverture de la clé mâle coudée pour vis à six
•
pans creux de 5 mm (2) avec le clapet gris.
V. 5.4
MCO 25 plus
35
