Conseils pour l'étude
Montage sur toit en terrasse
Ancrer le support inclinable pour montage sur toit en terrasse dans
le corps du bâtiment sur site. Une étanchéité absolue à la pluie et un
ancrage sûr doivent être assurés sur site. Veiller à une réalisation
correcte. Installer les capteurs solaires basse température avec une
inclinaison mini. de 5°.
Montage sur toit à versants — Montage sur toiture
Les capteurs solaires basse température des installations sur toiture
sont reliés à la charpente. Une étanchéité absolue à la pluie et un
ancrage sûr doivent être assurés. Les points de fixation et donc éga-
lement d'éventuels vices ne sont plus visibles à l'issue de l'installa-
tion.
Surface de toit requise

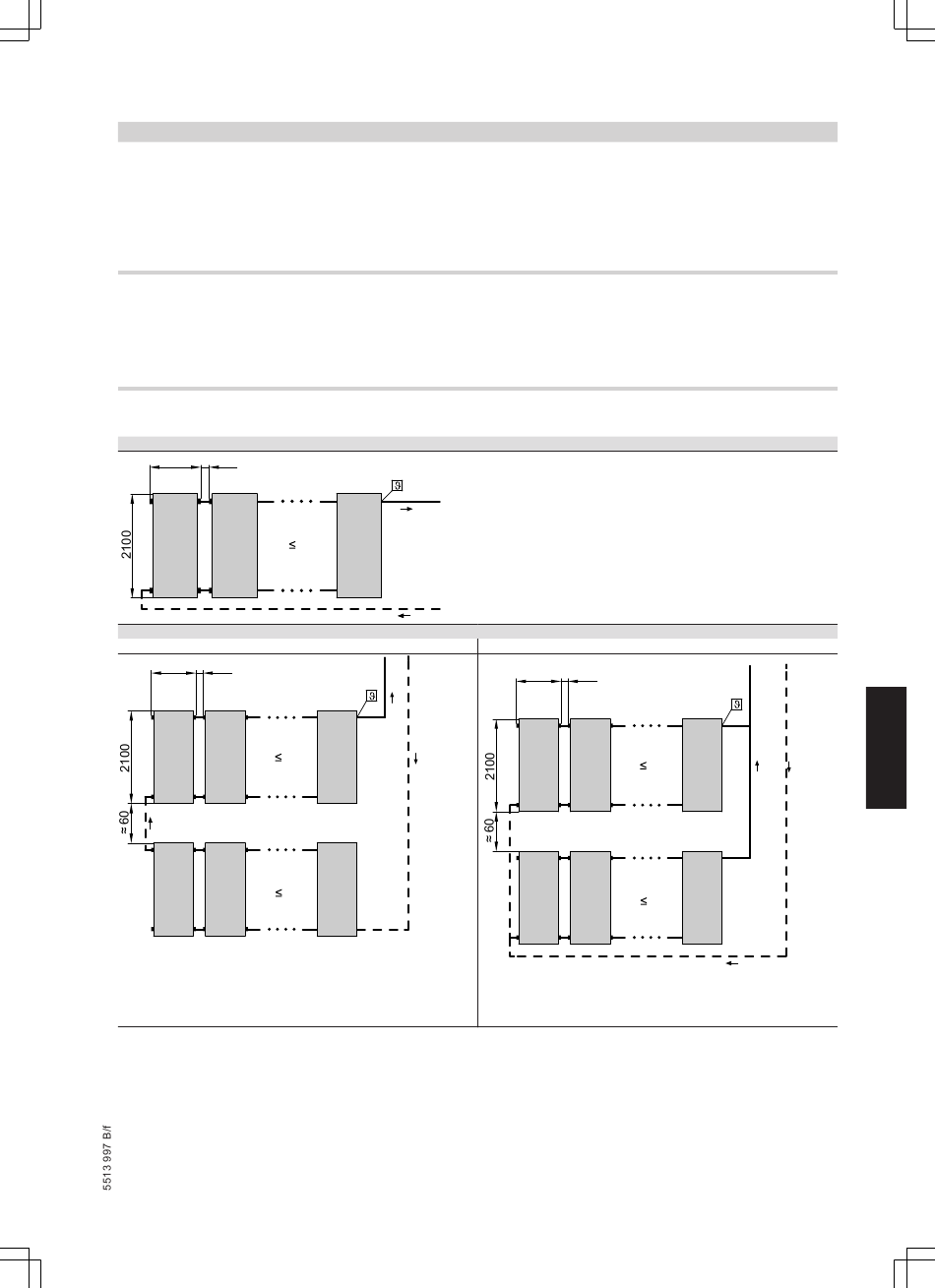

Exemples d'installation (raccords droit et gauche interchangeables)
Capteurs solaires basse température montés sur une rangée
1278
34
Capteurs solaires basse température montés sur deux rangées
Raccordement d'un côté
1278
34
8
8
– 6,0 à 17,2 kW : 1 x ensemble de raccordement pour absorbeurs
(voir page 12) nécessaire en tant qu'accessoire.
Remarque
Ensembles de raccordement en option, voir liste de prix Viessmann
A Sonde de température des absorbeurs dans le départ
Réservoir de glace Vitofriocal
(suite)
A
8
A
Exigences relatives aux dalles de béton à fournir :
■ Taille : 40 cm x 40 cm x 5 cm mini.
■ Poids : 18 kg mini.
Remarque
Les distances minimales par rapport au bord du toit selon la norme
DIN 1991 doivent être respectées.
Selon Tichelmann
1278
34
8
8
– 6,0 à 10,4 kW : 1 x ensemble de raccordement pour absorbeurs
(voir page 12) nécessaire en tant qu'accessoire
– 13,0 à 17,2 kW : ensembles de raccordement compris dans le ma-
tériel livré
5
A
VIESMANN
23
