Vannes d'inversion 3 voies

Réf.
Puissance calorifique
7539 123
≤ 10,4 kW
7165 482
≥ 13,0 ≤ 17,2 kW
■ A moteur électrique (230 V~)
■ Nécessaire pour la commutation entre les sources primaires cap-
teur solaire basse température et accumulateur de glace
■ A l'état hors tension, la vanne d'inversion 3 voies est sur pompe à
chaleur—accumulateur de glace (voir exemple d'installation)
4.5 Accessoires de régulation de gestion de source primaire, avec Vitotronic 200, type
WO1C
Vitosolic 200, type SD4, réf. Z007 388
4
Caractéristiques techniques
Constitution
La régulation comprend les éléments suivants :
■ Système électronique
■ Affichage numérique
■ Touches de réglage
■ Bornes de raccordement :
– Sondes
– Cellule solaire
– Pompes
– Entrées compteur d'impulsions pour le raccordement de débit-
mètres
– BUS KM
– Alarme centralisée
– BUS V
– Alimentation électrique (interrupteur d'alimentation électrique
non fourni)
■ Sorties PWM pour l'actionnement des pompes du circuit solaire
VIESMANN
14
(suite)

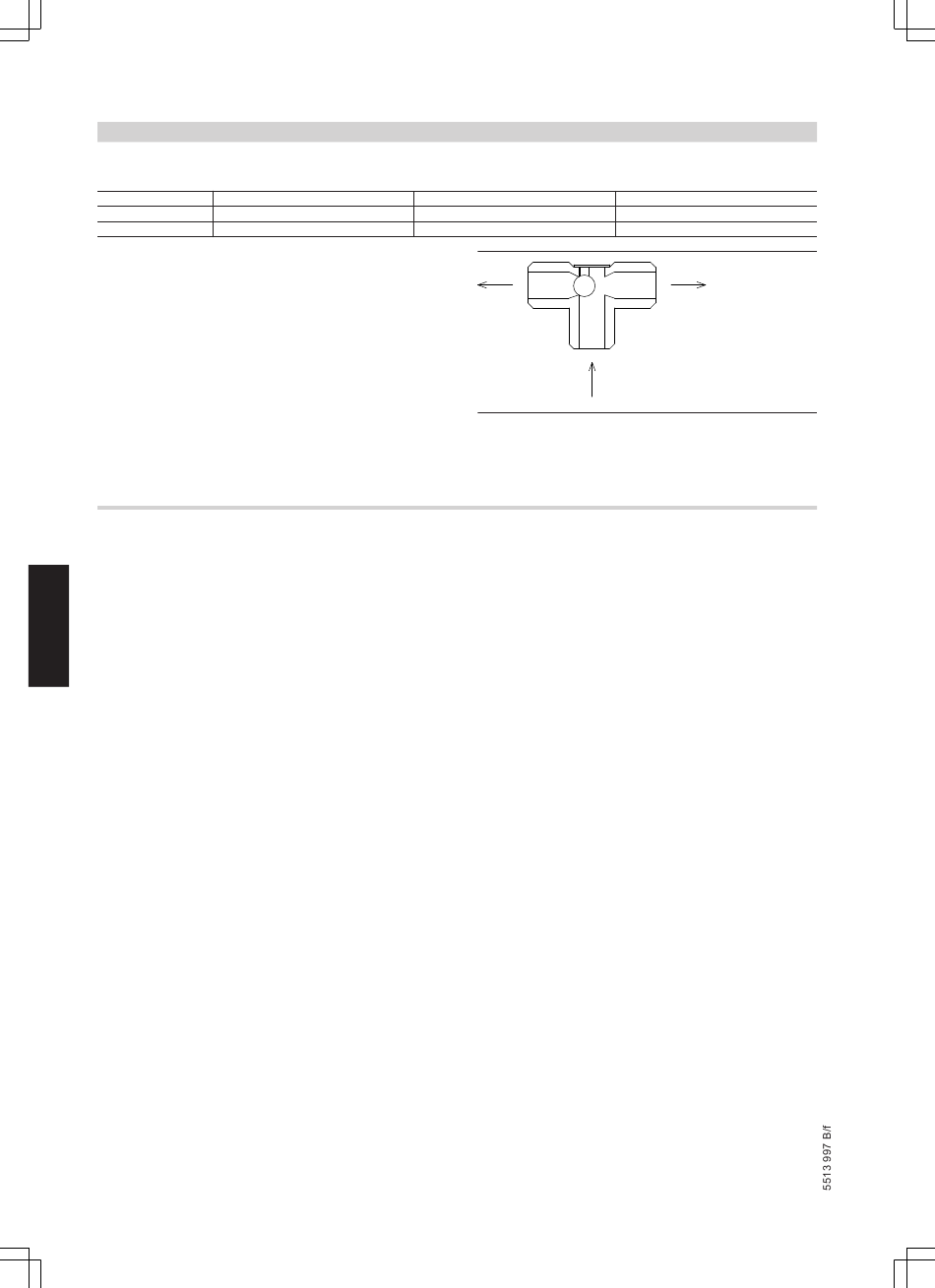

Raccordement hydraulique
G 1
R 1¼
A
A
Raccordement au capteur solaire basse température
B
Raccordement à l'accumulateur de glace
AB Raccordement à la pompe à chaleur
■ Relais de mise en circuit des pompes et des vannes
■ Langues disponibles :
– Allemand
– Bulgare
– Tchèque
– Danois
– Anglais
– Espagnol
– Estonien
– Français
– Croate
– Italien
– Letton
– Lituanien
– Hongrois
– Néerlandais (flamand)
– Polonais
– Russe
– Roumain
– Slovène
– Finnois
– Serbe
– Suédois
– Turc
– Slovaque
Le matériel livré comprend la sonde de température des capteurs, la
sonde de température ECS et la sonde de température (piscine/
réservoir tampon).
Sonde de température des capteurs
A raccorder dans l'appareil
Rallonge du câble de liaison à fournir par l'installateur :
■ Câble à deux conducteurs, longueur de câble maxi. 60 m avec
une section de conducteur de 1,5 mm
■ Ce câble ne doit pas être tiré à proximité de câbles de 230/400 V.
Raccordement électrique
monophasé, avec ressort de rappel
biphasé
B
AB
2
en cuivre
