Conseils pour l'étude

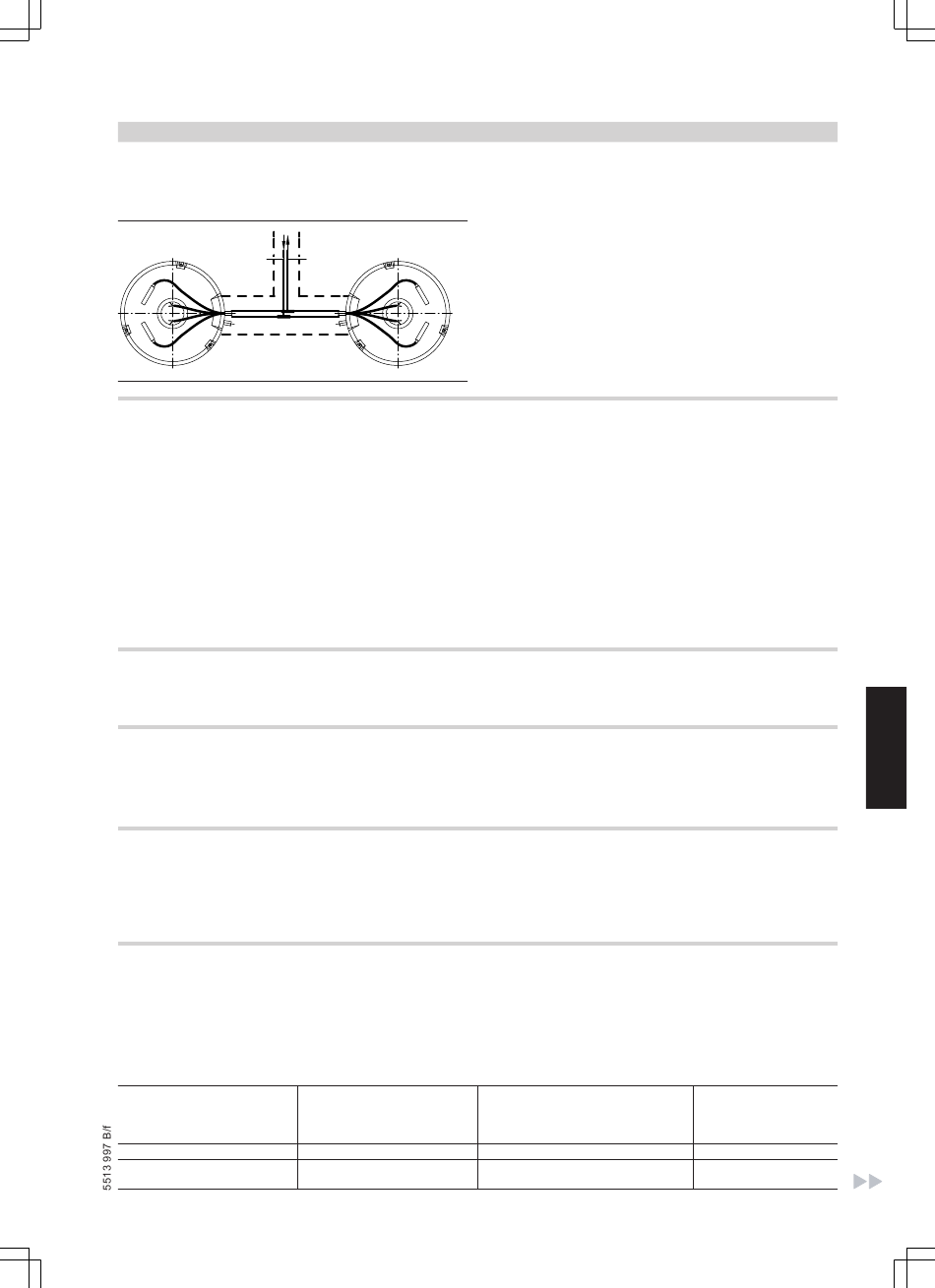

Positionnement des conduites pour les systèmes avec 2 accu-
mulateurs de glace (ensembles systèmes pour 13,0 kW et
17,2 kW)
b
a
a
Remplir le réservoir de glace
1. Réaliser tous les raccordements.
2. Rincer les deux échangeurs de chaleur dans le réservoir de
glace. Contrôler l'étanchéité selon EN 805, pression d'épreuve
3,3 bar (0,33 MPa).
3. Remplir les deux échangeurs de chaleur d'un mélange eau/glycol.
Assurer une protection contre le gel jusqu'à –15 °C au moins.
4. Combler l'excavation avec de la terre autour du réservoir de
glace.
Remplir la cuve de l'accumulateur jusqu'à ras bord.
5.2 Capteur solaire basse température
Le capteur solaire basse température n'est pas adapté à la produc-
tion d'eau chaude sanitaire solaire.
Emplacement
Le fluide dans le capteur solaire basse température est principale-
ment réchauffé par l'air ambiant. C'est la raison pour laquelle le
montage du capteur solaire basse température peut avoir lieu indé-
pendamment de l'orientation.
Zones de charge due à la neige et au vent
Le capteur solaire basse température et le système de fixation doi-
vent être conçus de sorte qu'ils puissent résister à d'éventuelles
charges dues à la neige et au vent. La norme EN 1991, 3/2003 et
4/2005 distingue, pour chaque pays dans toute l'Europe, différentes
zones de charge due à la neige et au vent.
Remarque concernant la surface de l'absorbeur
Avec une arrivée d'air libre et sans rayonnement solaire direct, les
capteurs solaires basse température contenus dans l'ensemble sys-
tème sont en mesure de mettre suffisamment d'énergie à disposition
du réservoir de glace. Pour garantir un dégivrage plus rapide en cas
de couverture de neige, nous recommandons d'orienter la batterie
d'absorbeurs au sud.
Nombre de capteurs solaires basse température nécessaires
Puissance calorifique de la
pompe à chaleur
6,0 kW
8,0 kW
Réservoir de glace Vitofriocal
(suite)
c
a
a
Nombre de capteurs solaires
basse température dans l'en-
semble système
4
5
En cas de raccordement hydraulique de 2 accumulateurs de glace, il
faut également prendre en compte les points suivants :
■ Positionner les conduites hydrauliques pour les deux accumula-
teurs de glace selon le principe de Tichelmann.
■ Positionner les conduites de raccordement a de même longueur.
■ 7 extérieur mini. des conduites de raccordement :
– a = 32 mm
– b, c = 40 mm
■ Le matériel livré avec les systèmes d'accumulateur de glace de
13,0 kW et 17,2 kW comprend l'ensemble de raccordement pour 2
cuves.
■ L'ensemble de raccordement comprend 4 tés de 32 x 40 x 32.
Remarque
L'eau souillée peut entraîner les problèmes suivants :
■ Corrosion accrue de la structure porteuse des échangeurs de cha-
leur
■ Formation d'algues, d'où encrassement des tubes échangeur de
chaleur
Afin d'éviter que le réservoir de glace ne remonte, il convient, dans
les cas suivants, de remplir la cuve de l'accumulateur avant l'achè-
vement de tous les raccordements :
■ Le réservoir de glace est monté au cours de la phase de gros
œuvre d'un nouveau bâtiment.
■ Le raccordement du réservoir de glace n'est pas possible pendant
une période prolongée pour une autre raison.
Comme l'air ambiant est plutôt frais, nous recommandons de ne pas
orienter le capteur solaire basse température au nord.
Le capteur solaire basse température de type SLK ainsi que le maté-
riel de montage correspondant pour montage sur toit à versants et
toiture-terrasse sont homologués pour une zone de charge due à la
neige 2a et au vent 2 maximum.
En cas d'orientation au nord, d'effets de l'ombre sur la batterie d'ab-
sorbeurs et de zone de charge due à la neige ≥ 2, tenir compte du
tableau suivant :
Orientation au nord
ou
Effets de l'ombre sur la batterie d'ab-
sorbeurs
Zone de charge due à la
neige ≥ 2
—
—
—
+1 capteur solaire basse
température
VIESMANN
21
