MANUEL D'UTILISATION

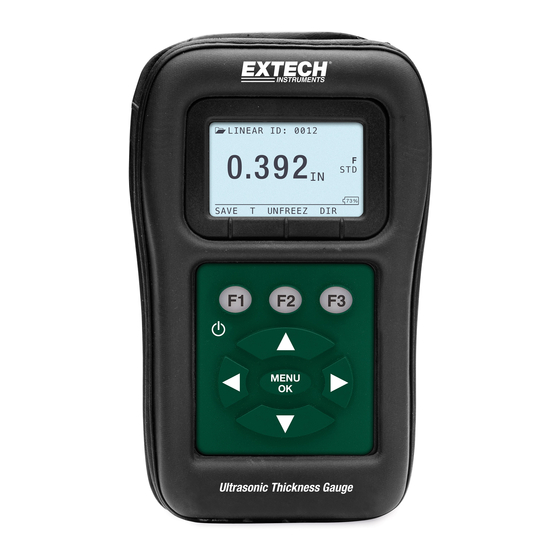

TKG100
Jauge d'épaisseur à ultrasons
numérique
TKG150
Jauge d'épaisseur à ultrasons
numérique avec Enregistreur de
données

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments TKG100

Sommaire des Matières pour Extech Instruments TKG100

  • Page 1 MANUEL D’UTILISATION TKG100 Jauge d’épaisseur à ultrasons numérique TKG150 Jauge d’épaisseur à ultrasons numérique avec Enregistreur de données...

  • Page 2: Garantie

    Extech Instruments GARANTIE FLIR Systems, Inc. garantit que cet appareil Extech Instruments est exempt de tous défauts matériaux et de fabrication pendant deux ans à compter de la date d’envoi (une garantie limitée de six mois s’applique aux capteurs et aux câbles). Si le renvoi de l’appareil pour réparation devient nécessaire durant ou après la période de garantie, contactez le service client pour autorisation.

  • Page 3: Responsabilité

    RESPONSABILITÉ Le contrôle par ultrasons est une fonction qui consiste à faire appel à l'appareil approprié (combinaison de composantes électroniques, de transducteur, de câble et de gel de couplage) aux fins de l'inspection et à un opérateur qualifié qui maîtrise l'utilisation du présent manuel, les instruments et toutes les procédures de calibrage.

  • Page 4: Table Des Matières

    Remplacement des piles ..............13  2 Utilisations de base de la jauge ............14  Mise sous tension de la jauge ..............14  Exécution d'une réinitialisation (TKG100) ..........16  Exécution d'une réinitialisation (TKG150) ..........17  À propos de l'écran ................... 19 ...
  • Page 5 Calibrage de la ligne à retard ..............25  Remise à zéro automatique ..............25  Mode Mesure avec un Enregistreur de données (TKG150) ..28  Mode Mesure sans Enregistreur de données (TKG100) ..... 29  4 Options de configuration du mode Mesure ........31  Réglage de l’Horloge ................33 ...
  • Page 6 Extech Instruments Consultation d'un fichier linéaire ............74  Consultation d'un fichier de grille ............. 75  Renommage d'un fichier ................76  Copie d'un fichier ..................80  Suppression d'un fichier ................84  7 Spécifications techniques ..............86  8 Options logicielles ..................90  B-Scan (TKG150 exclusivement) ............91  9 Assistance technique ................

  • Page 7: Mise En Route

    1 Mise en route À propos de la série TKG Les TKG100 et TKG150 sont des Jauges d'épaisseur mobiles, numériques et portatives. Les jauges d'épaisseur à ultrasons de la série TKG sont spécifiquement conçues pour mesurer l'épaisseur de la paroi restante des structures principalement en acier.

  • Page 8: Probe Zero (Mise À Zéro De La Sonde)

    Extech Instruments Le TKG100 est une jauge de base qui offre une interface utilisateur simple embarquée dans le même boîtier moulé sur mesure en plastique haute densité avec clavier en caoutchouc que les autres modèles plus élaborés. Cette jauge offre des lectures d'épaisseur fiables et précises sur la plupart des structures en acier avec accès à...
  • Page 9 à zéro sur cale étalon (on-block zero). Le TKG100 et le TKG150 exécutent électroniquement la mise à zéro du transducteur à la mise sous tension et à un moment donné en cours de fonctionnement normal. Cette fonction garantit le fonctionnement du transducteur conformément aux procédures de mise à...

  • Page 10: Fonctions Du Clavier

    Extech Instruments Fonctions du clavier La figure ci-après illustre le clavier complet des jauges d'épaisseur de la série TKG. Veuillez vous référer au tableau suivant qui répertorie la fonction de chaque touche du clavier. Touche Fonction Touche fléchée ascendante Touche fléchée descendante Touche de navigation vers la gauche Touche de navigation vers la droite Symbole On/Off (Activé/Désactivé)

  • Page 11: Touche Menu/Ok

    (sous la touche F1) Touche MENU/OK Touche F1 Touche F2 Touche F3 Touches de fonctions Les touches de fonctions ou touches F, notamment F1, F2 et F3 comportent diverses fonctions de jauge et peuvent changer en fonction de l'écran de visualisation. Visualisez la partie inférieure de l'écran de visualisation afin de déterminer la fonction qui correspond à...
  • Page 12 Extech Instruments La série TKG est conçue pour afficher les paramètres sélectionnés au centre de l'écran de visualisation. La partie supérieure de l'écran de visualisation du modèle TKG150 affiche le nom du fichier, un numéro d'identification, AA et 0001 pour la colonne ou la ligne de la grille.

  • Page 13: Niveau De Charge Des Piles

    Niveau de charge des piles Surveillance du niveau de charge des piles sur l'écran La série TKG affiche en permanence le pourcentage de l'autonomie des piles dans le coin inférieur droit de l'écran de visualisation. Lorsque la jauge passe sous le niveau de 20 %, l'indicateur clignote.

  • Page 14: Utilisations De Base De La Jauge

    Extech Instruments 2 Utilisations de base de la jauge Mise sous tension de la jauge Pour mettre sous tension une des jauges d'épaisseur de la série TKG, suivez les étapes ci-après : Appuyez sur la touche F1 et maintenez-la enfoncée pendant plus de 3 secondes. Le symbole d'alimentation se trouve sous la touche F1 apposé...
  • Page 15 L'écran suivant qui s'affiche automatiquement est l'écran de sélection du transducteur également désigné sous le vocable écran d'Accueil dans le manuel. Sélectionnez un transducteur à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. (Remarque importante : la sélection du transducteur s'affiche automatiquement le dernier transducteur utilisé...

  • Page 16: Exécution D'une Réinitialisation (Tkg100)

    Extech Instruments Exécution d'une réinitialisation (TKG100) Vous pouvez restaurer les paramètres de la jauge TKG100 aux paramètres d'usine par défaut en exécutant une réinitialisation de la jauge. Remarque : L'exécution d'une réinitialisation supprime définitivement tous les paramètres enregistrés à partir de la jauge et remplace les réglages avec les valeurs par défaut de l'usine.

  • Page 17: Exécution D'une Réinitialisation (Tkg150)

    Exécution d'une réinitialisation (TKG150) Vous pouvez restaurer les paramètres de la DATABASE (Base de données) et des PARAMETER (Paramètres) du TKG150 à leurs valeurs par défaut de l'usine en une réinitialisation de la jauge ou vous pouvez réinitialiser les données des PARAMETER (Paramètres) et de la DATABASE (Base de données) séparément.

  • Page 18: Rétro-Éclairage

    Extech Instruments l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche MENU/OK. L'invite ARE YOU SURE? (VOULEZ-VOUS VRAIMENT ?) s'affiche. Appuyez sur YES (Oui), NO (Non) ou BACK (Retour) à l'aide des touches de fonctions F1 F2 F3, selon votre souhait.

  • Page 19: À Propos De L'écran

    sur Auto (Automatique) à l'aide de l'option Bklight dans le menu Configuration. Remarque : L'activation permanente du rétro- éclairage réduit l'autonomie des piles. Si vous réglez le rétro-éclairage sur Auto (Automatique), le rétro-éclairage s'active pendant les lectures actives et reste allumé pendant 15 secondes ou sauf indication contraire.
  • Page 20 Extech Instruments Appuyez sur la touche F3 – About (À propos de) L'écran À propos de suivant s'affiche. Appuyez sur la touche F1 – Exit (Quitter) pour retourner à l'écran sélection Reset (Réinitialiser). 20                    Manuel d'utilisation v2.8 11/13 ‐ Jauge d'épaisseur à ultrasons,  modèles TKG100_TKG150...

  • Page 21: Calibrage De La Jauge /Prise De Mesures

    3 Calibrage de la Jauge Le calibrage est le processus de réglage de la Jauge correspondant à un matériau et un transducteur spécifiques avant de procéder à des tests sur le matériau afin de s’assurer de la précision de toutes les mesures effectuées.
  • Page 22 COUPLE THIN ZERO ZERO Écran Cal de la version de TKG100 sans enregistreur de données Pendant la prise de mesures du gradin le plus épais, sélectionnez « VEL » en appuyant sur la touche F3. Après sélection de VEL, vous pouvez retirer le transducteur de la cale étalon.

  • Page 23: Calibrage De La Vitesse Et À Zéro

    Calibrage de la vitesse et à zéro Si vous disposez d'une cale étalon à gradins d'une épaisseur connue mais faite d'un matériau inconnu, vous pouvez alors calibrer le point zéro et la vitesse du son dans le matériau inconnu en mesurant le temps de parcours de la principale détonation au premier écho de paroi arrière du gradin le plus mince et du gradin le plus épais.

  • Page 24: Calibrage À Zéro Uniquement

    Extech Instruments avant le calibrage à zéro, la valeur de la vitesse calibrée s'affiche au terme du processus de calibrage. Calibrage à zéro uniquement Si vous disposez d'une cale étalon à gradins d'une épaisseur connue et d'une vitesse connue du son dans le matériau, vous pouvez alors calibrer le point zéro en mesurant le temps de parcours de la principale détonation au premier écho de paroi arrière du gradin le...

  • Page 25: Calibrage De La Ligne À Retard

    affiche brièvement la valeur de zéro calibré dans la partie supérieure de l'écran, puis retourne au mode Mesure. Calibrage de la ligne à retard Le calibrage de la ligne à retard est effectué lors de chaque mise sous tension de la jauge d'épaisseur et de chaque sélection d'un transducteur, ou en cas de sélection d'un transducteur différent en cours de fonctionnement normal.
  • Page 26 Extech Instruments de sélection du transducteur, puis appuyez sur la touche Menu/OK. Pour poursuivre la remise à zéro automatique (Auto Zero), veuillez suivre les étapes ci-après : Suivez les instructions données sur chaque écran de visualisation ; la première de celles-ci vous invite à...
  • Page 27 apparaît et affiche le message « Exécution en cours de la mise à zéro ». Un message d'avertissement s'affiche sur l'écran de visualisation si la ligne à retard est inférieure à la limite acceptable pour des mesures d'épaisseur précises. Vous devrez remplacer le transducteur ou sélectionnez la touche F1 pour accuser réception du message d'avertissement, puis continuez à...

  • Page 28: Mode Mesure Avec Un Enregistreur De Données (Tkg150)

    Extech Instruments 4 Mode Mesure Mode Mesure avec un Enregistreur de données (TKG150) Pour l'enregistreur de données de la série TKG150 Mesure l'écran de visualisation en mode ressemble à l'écran ci-après : Mesure Pour poursuivre en mode , veuillez suivre les étapes ci-après : 1.

  • Page 29: Mode Mesure Sans Enregistreur De Données (Tkg100)

    Mode Mesure sans Enregistreur de données (TKG100) Mesure L'écran de visualisation du TKG100 en mode ressemble à l'écran ci-après : Mesure Pour poursuivre en mode , veuillez suivre les étapes ci-après : Appuyez sur la touche F1 pour sélectionner l'option Alarme. (Veuillez vous référer à : la section Alarme.)
  • Page 30 Remarque : Les choix disponibles pour F1, F2, F3 sont différents pour la jauge d'épaisseur de la série TKG100. En outre, le symbole de fichier, nom de fichier, ID (numéro d'identification) : xx, xxxx ne s'affichent pas dans la jauge d'épaisseur de la série TKG100.

  • Page 31: Options De Configuration Du Mode Mesure

    Options de configuration du mode Mesure Les modes suivants sont disponibles (Remarque importante : dans le modèle TKG100 le mode Enregistreur de données n'est pas disponible) : Pour sélectionner le mode de configuration Mesures, accédez en premier lieu au MENU principal (à l'aide de la touche MENU/OK à...
  • Page 32 La liste complète des paramètres disponibles du MEAUREMENT MODE (Mode Mesure) du TKG100 et du TKG150 (éléments rouges TKG150 uniquement) se présente comme suit : FAST (RAPIDE) OFF (Désactivé) GAIN (Augmentation) LOW dB (Bas) HOLD (Maintien) OFF (Désactivé)

  • Page 33: Réglage De L'horloge

    Réglage de l’Horloge Les jauges d'épaisseur de la série TKG sont équipées d'une horloge interne en temps réel qui inclut l'année, le mois, le jour et l'heure. Cette option s'affiche sous l'option Paramètres initiaux. La liste complète des options disponibles de réglage de l'horloge se présente comme suit : FORMAT DE L'HEURE 12 H...
  • Page 34 Extech Instruments fonction de la configuration précédente. Pour modifier le Format de l'heure, sélectionnez TIME FORMAT (Format de l'heure) à l'aide des touches fléchées ascendante et descendante. Choisissez entre les options 12 H et 24 H à l'aide des touches fléchées ascendante et descendante.
  • Page 35 Pour régler l'Heure, sélectionnez l'option HOUR (heure) à l'aide des touches fléchées ascendante et descendante. Utilisez les touches fléchées ascendante et descendante afin d'augmenter ou de diminuer la valeur de l'heure. En cas de réglage de l'heure au format 12 H, les valeurs disponibles d'heure s'inscrivent entre 00 H et 23 H.

  • Page 36: Réglage Du Contraste De L'écran Lcd

    Extech Instruments Appuyez sur Menu pour enregistrer les modifications et revenir à l'écran INITIAL SETTINGS (Paramètres initiaux). L'horloge en temps réel met à jour automatiquement la date et l'heure une fois les paramètres d'horloge sélectionnés et mémorisés. Réglage du contraste de l'écran LCD Pour modifier le contraste de l'écran, sélectionnez Contrast (Contraste) dans l'option Display (Affichage) dans le MENU principal.

  • Page 37: Utilisation De L'option Hold (Maintien)

     Manque d'adhérence entre le revêtement et l'acier En cas de tentative d'enregistrement d'une lecture en LOS à l'aide du TKG150, l'écran Notes (Remarques) s'affiche automatiquement afin qu'une raison soit donnée aux fins d'enregistrement d'une LOS. Vous pouvez exécuter un défilement jusqu'à la remarque appropriée, puis appuyez sur la touche Save (Enregistrer).

  • Page 38: Utilisation De L'option Fast (Rapide)

    Extech Instruments Utilisation de l'option Fast (Rapide) L'option Fast (Rapide) est disponible en accédant au MENU principal, en sélectionnant MEASUREMENTS, (Mesures), puis en sélectionnant FAST (Rapide) dans la liste. Pour sélectionner l'option Fast (Rapide), veuillez suivre les étapes ci-après : Utilisez les touches fléchées ascendante et descendante pour mettre en surbrillance l'option Fast (Rapide), puis appuyez sur la touche OK.
  • Page 39 Sélectionnez le paramètre souhaité à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. Appuyez sur la touche F1 Back pour retourner au mode Mesure. En mode Mesure le paramètre sélectionné de l'option Fast (Rapide) s'affiche identique à l'écran ci-après : Conseils utiles : Lorsque vous utilisez le mode FASTMIN, si vous appuyez sur la touche F2 «...
  • Page 40 Extech Instruments FASTMAX lorsque Max (Valeur maximale) est sélectionné <BLANK> (Vide) lorsque Off (Désactivé) est sélectionné L'option Fast (Rapide) vous permet de sélectionner des mises à jour rapides des mesures à une fréquence de 20 Hz contre 4 Hz. Si vous sélectionnez l'option FastMax, la LOS affiche la valeur mesurée LAST MAX (Dernière valeur maximale), ou si vous sélectionnez le paramètre FastMin, la LOS affiche la valeur mesurée LAST MIN...

  • Page 41: Utilisation De L'option Gain (Augmentation) (Tkg150 Exclusivement)

    Remarque : Le drapeau LOS indique la dernière valeur LAST MAX ou LAST MIN et s'affiche en fonction du paramètre FastMax ou FastMin. Pour réinitialiser le suivi de la lecture mesurée LAST MAX et LAST MIN, appuyez sur la touche OK (Menu). Utilisation de l'option Gain (Augmentation) (TKG150 exclusivement) «...
  • Page 42 Extech Instruments Trois options de « Gain » (Augmentation) disponibles, à savoir : LOW dB, STD dB et HI dB. La sélection de Gain est disponible à partir de l'écran de mode Mesures dans le MENU principal. Utilisez les touches fléchées ascendante et descendante dans l'écran Measurements (Mesures) pour mettre en surbrillance l'option Gain.

  • Page 43: Utilisation De L'option Diff

    Utilisation de l'option Diff Trois options Diff disponibles :  ABSOLUTE (Absolu) : Absolute (Absolu), lorsque la jauge affiche une valeur d'épaisseur en tant que nombre absolu. Par exemple, diff abs = 0,500 po et l'épaisseur réelle équivaut à 1,000 pouce, l'écran affiche diff abs 0,500. Si la valeur réelle équivaut à...

  • Page 44: Options D'alarme Utilisation De L'option Alarme

    Extech Instruments 5 Options d'alarme Utilisation de l'option Alarme Les jauges d'épaisseur de la série TKG offrent divers paramètres d'alarme afin de vous alerter en cas d'atteinte de seuils bas et élevé grâce à des signaux sonores, clignotements d'affichage, vibrations (en cas d'activation) et clavier lumineux.
  • Page 45  Niveau d'alarme bas/Vibra (Vibrations) (TKG150 uniquement) : L'alarme par vibration se déclenche et l'écran clignote lorsque la lecture affichée est inférieure à la valeur de référence du niveau d'alarme bas.  Niveau d'alarme élevé/Vibra (Vibrations) (TKG150 uniquement) : L'alarme par vibration se déclenche et l'écran clignote lorsque la lecture affichée est supérieure à...
  • Page 46 (ou pouvez utiliser le mode Quick Access (Accès rapide) à l'aide des touches fléchées ascendante et descendante une fois Alarme mise en surbrillance). Pour le modèle TKG100 vous pouvez également appuyer sur la touche F1 (Alarme) pour aller directement à l'option Alarme sans l'obligation de passer par la liste du mode Main MENU/Measurement.

  • Page 47: Alarme Visuelle Et Sonore

    Remarque : La limite du niveau d'alarme bas n'ira pas au-delà de la limite du niveau d'alarme élevé. À la fin de l'ajustage du paramètre, appuyez sur la touche F1 pour retourner au mode Mesure. Alarme visuelle et sonore Les conditions de l'alarme visuelle peuvent être visualisées à...
  • Page 48 Extech Instruments de 0,100 po. L'écran vous demande de saisir la lecture en pourcentage des valeurs élevées et basses. La jauge choisit par défaut 20 % (ce pourcentage peut être modifié à l'aide des touches fléchées ascendante ou descendante), ainsi toute lecture située dans la limite de 20 % de la valeur élevée (approchant la valeur élevée, entre 0,400 et 0,499 dans la mesure où...

  • Page 49: Vibra' Alarm (Alarme Par Vibration) (Tkg150 Uniquement)

    Vibra' alarm (Alarme par vibration) (TKG150 uniquement) : La jauge vibre physiquement lorsque l'alarme par vibration est activée en fonction des mêmes conditions d'alarme utilisées pour l'alarme visuelle. L'alarme par vibration, représentée par l'icône ( ( . ) ) sur l'écran de la jauge, peut être activée à...
  • Page 50 Extech Instruments Alarme visuelle, sonore et par vibration activée, le symbole .)) s'affiche à proximité de l'icône d'alarme. La lettre H (High [Élevé]) s'affiche dans l'icône d'alarme La survenance d'une condition d'alarme signifie que la lecture mesurée est supérieure à la limite du niveau d'alarme élevé.
  • Page 51 .)) s'affiche à proximité de l'icône d'alarme. Remarque : Pour le TKG100, les choix des touches F1, F2, et F3 sont différents et le symbole de fichier ou le nom du fichier ainsi que le numéro d'identification s'affichent.

  • Page 52: Utilisation De L'option Echo-To-Echo (Tkg150 Exclusivement)

    Extech Instruments 6 Utilisation de l'option Echo-to-Echo (TKG150 exclusivement) L'option Echo-to-Echo vous permet d'effectuer des mesures entre deux échos consécutifs de la paroi arrière. En conséquence, une bonne utilisation de l'option Echo- to-Echo permet d'effectuer des mesures à travers des revêtements afin de mesurer uniquement l'épaisseur vraie du métal.

  • Page 53: Fonctions Spéciales De La Jauge

    7 Fonctions spéciales de la jauge Les jauges d'épaisseur de la série TKG comportent de nombreuses fonctions spéciales qui dépassent les éléments fondamentaux, en particulier le modèle TKG150. Cette section traite en détail de ces fonctions spéciales de la jauge. Utilisation de l'option Enregistrer (TKG150 exclusivement) Vous êtes en mesure d'enregistrer vos données grâce à...
  • Page 54 Extech Instruments (Enregistreur de données), NOTES (Remarques) les lectures d'épaisseur enregistrées sont stockées dans l'emplacement ID [Linear] (Linéaire), [Row] (Ligne), [Col] (Colonne) sans remarques. (Veuillez vous référer à : la sélection de répertoire pour toutes informations relatives au type de fichiers.) Si l'option Notes (Remarques) est définie sur Always (Toujours), la lecture d'épaisseur est stockée dans l'emplacement ID [Linear]...

  • Page 55: Utilisation De L'option Freeze (Figer)

    options Notes (Remarques) suivantes se présentent : Sans commentaires, non sablé, soufflage, trop chaud, isolation rompue, impossible de lire l'échafaudage, a besoin de peinture, fiche brisée/absente, obstruction, port, brûleur, métallisé, chevauchement, déjà découpé et pad de soudure Sélectionnez une remarque pour la lecture à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK.
  • Page 56 Extech Instruments Après la pression exercée sur [F2] (Freeze), l'écran ci-après apparaît affichant de ce fait le drapeau « Freeze » (Figer) sous la lecture d'épaisseur. Vous êtes à présent en mode Freeze (Figer). La sélection de [F2] permet également de passer de Freeze (Figer) à Unfreeze (Libérer).
  • Page 57 TKG100 Version non Enregistreur de données Appuyez sur [F1] (Save) (Enregistrer) pour enregistrer la lecture. (Pour de plus amples informations, veuillez vous référer à la section Utilisation de l'option Enregistrer.) Appuyez sur [F2] (Unfreeze) (Libérer) pour désactiver le mode Freeze (Figer).
  • Page 58 Extech Instruments TKG150, version Enregistreur de données TKG100, version non Enregistreur de données 58                    Manuel d'utilisation v2.8 11/13 ‐ Jauge d'épaisseur à ultrasons,  modèles TKG100_TKG150...

  • Page 59: Utilisation De L'option Menu

    Utilisation de l'option Menu Pour les modèles TKG100 et TKG150, vous pouvez effectuer des opérations en mode Mesure. Pour utiliser le mode Mesure, veuillez suivre les étapes ci-après : Appuyez sur la touche Menu (OK) pour sélectionner les options du Menu à partir du mode Mesure.
  • Page 60 Extech Instruments Les options du Menu suivantes sont disponibles : TKG150, version Enregistreur de données TKG100, version non Enregistreur de données 60                    Manuel d'utilisation v2.8 11/13 ‐ Jauge d'épaisseur à ultrasons,  modèles TKG100_TKG150...

  • Page 61: Utilisation Du Mode Répertoire De L'enregistreur De Données (Tkg150 Exclusivement)

    8 Utilisation du mode Répertoire de l'enregistreur de données (TKG150 exclusivement) Remarque : Cette section s'applique uniquement à la Jauge d'épaisseur TKG150 munie d'un enregistreur de données. Si vous ne disposez pas d'un enregistreur de données, vous pouvez sauter cette section. Pour utiliser le mode Directory (Répertoire) de l'enregistreur de données, veuillez suivre les étapes ci- après :...
  • Page 62 Extech Instruments Utilisez les touches fléchées ascendante et descendante pour visualiser la liste des fichiers, puis sélectionnez-en un qui soit pertinent. Appuyez sur la touche OK pour sélectionner un fichier dans l'affichage du répertoire. Pour créer un fichier personnalisé, veuillez vous référer à...
  • Page 63 Pour effacer un fichier en entier, veuillez vous référer à la section Effacement d'un fichier. Pour effacer des lectures sélectionnées d'un fichier, veuillez vous référer à la section Consultation d'un fichier. Pour créer une copie des structures de fichiers existants, veuillez vous référer à la section Copie d'un fichier.
  • Page 64 Extech Instruments Gestion du Système de fichiers de l'enregistreur de données Le TKG150 prend en charge les deux types de fichiers suivants :  Fichier linéaire : Se compose de numéros d'identification (ID#) allant de 0001 à 5 000. L'option de mémoire étendue se compose de numéros d'identification allant de 1 à...
  • Page 65 maximum autorisée est limitée à 5 000 / 3 = 1 666. Si vous créez un nouveau fichier de GRILLE avec END COLUMN (COLONNE FIN) = Z, alors la LIGNE maximum jusqu'à laquelle vous pouvez pivoter est limitée à 5 000/26 = 192. Si vous créez un nouveau fichier de GRILLE avec END COLUMN (COLONNE FIN) = AF, alors la LIGNE maximum jusqu'à...
  • Page 66 Extech Instruments Z,1 à Z,7 puis AA,1 à AA,7 puis AB,1 à AB,7 puis AZ,1 à AZ,7 puis BA,1 à BA,7 puis BB,1 à BB,7 puis ZZ,1 à ZZ,7 Remarque : Il existe deux différents types de fichiers de grille : ROWINC et COLINC. Les deux exemples ci- dessus illustrent la manière dont les emplacements ID sont augmentés dans le fichier de type ROWINC uniquement.
  • Page 67 A,156 à AF,156 Un fichier COLINC ayant une ZZ valeur de la END COLUMN (Colonne finale), l'ID augmente comme suit : A,1 à ZZ,1 puis A,2 à ZZ,2 puis A,7 à ZZ,7...
  • Page 68 Extech Instruments Création de fichiers personnalisés Pour créer un fichier personnalisé dans l'enregistreur de données, veuillez suivre les étapes ci-après : Appuyez sur [F3] (Dir) à partir de l'écran du mode Mesure. L'écran ci-après s'affiche : Utilisez les touches fléchées ascendante et descendante pour mettre en surbrillance le fichier Vide suivant sur la liste.
  • Page 69 Appuyez sur la touche OK, puis sélectionnez RENOMMER, l'écran ci-après s'affiche : Utilisez les touches fléchées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier. Appuyez sur la touche OK pour accepter les caractères sélectionnés.

  • Page 70: Sélection D'un Fichier Linéaire Personnalisé

    Extech Instruments Utilisez les touches de navigation vers la droite et vers la gauche pour sélectionner un type de fichier. Veuillez vous référer aux deux sections suivantes pour de plus amples informations sur la sélection du type de fichier correspondant au nouveau fichier. Sélection d'un fichier linéaire personnalisé...
  • Page 71 Lorsque vous sélectionnez un type de fichier de grille, l'écran change tel qu'illustré ci-après. Vous pouvez à présent sélectionner le nombre de lignes et de colonnes correspondant à votre nouveau fichier. Utilisez les touches fléchées ascendante et descendante pour sélectionner l'option END ROW (Ligne finale). Appuyez à...
  • Page 72 Extech Instruments appuyez sur F3 (Done) (Terminé). L'écran retourne au mode Mesure, affichant le nouveau nom du fichier et l'emplacement ID suivant sur la ligne supérieure tel qu'illustré ci-après. 72                    Manuel d'utilisation v2.8 11/13 ‐ Jauge d'épaisseur à ultrasons,  modèles TKG100_TKG150...

  • Page 73: Consultation D'un Fichier

    Consultation d'un fichier Pour consulter un fichier à partir de l'écran du mode Mesure dans la version Enregistreur de données exclusivement, veuillez suivre les étapes ci-après : Appuyez sur [F3] (Dir) à partir de l'écran du mode Mesure. L'écran ci-après s'affiche : Sélectionnez le fichier que vous souhaitez consulter à...

  • Page 74: Consultation D'un Fichier Linéaire

    Extech Instruments sélectionné, un écran s'affiche, identique à celui illustré dans l'exemple ci-après : ABCD CLEAR ALL READINGS COPY DELETE FILE RENAME REVIEW DETAILS REVIEW GRID EXIT Les trois fichiers par défaut comportent seulement 3 options: Effacer toutes les lectures, Copier et Consulter les détails.

  • Page 75: Consultation D'un Fichier De Grille

    Pour effacer une lecture du fichier, sélectionnez la lecture à effacer en appuyant sur la touche fléchée ascendante ou descendante, puis appuyez sur F2 (Clear) (Effacer). Remarque : impossible de restaurer une lecture effacée. Pour stocker une autre lecture dans l'emplacement de fichier qui vient d'être vidé...

  • Page 76: Renommage D'un Fichier

    Extech Instruments Renommage d'un fichier Pour renommer un fichier à partir de l'écran du mode Mesure dans la version Enregistreur de données exclusivement, veuillez suivre les étapes ci-après : Appuyez sur [F3] (Dir) pour accéder au mode Directory (Répertoire). L'écran ci-après s'affiche : Sélectionnez le fichier que vous souhaitez renommer à...
  • Page 77 Remarque : L'option Renommer n'est pas disponible pour les trois premiers fichiers par défauts. Utilisez les touches fléchées ascendante et descendante pour sélectionner Renommer, puis appuyez sur la touche OK pour renommer le fichier. Un écran s’affiche, identique à celui présenté...

  • Page 78: Effacement D'un Fichier

    Extech Instruments fichier dans le répertoire tel qu'illustré dans l'exemple ci-après. Remarque : Appuyez sur [F1] (Exit) (Quitter) pour quitter l'écran sans renommer le fichier. Exemple : Un utilisateur efface un fichier appelé ABCD en appuyant sur [F2] (Del) et sélectionne XYZ en tant que nouveau nom du fichier et appuie sur [F3] (Done) pour accepter le nouveau du fichier saisi.
  • Page 79 (Dir) pour accéder au mode Directory (Répertoire). L'écran ci-après s'affiche : Sélectionnez le fichier dont vous souhaitez effacer le contenu à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. Utilisez les touches fléchées ascendante et descendante pour sélectionner l'option Effacer toutes les lectures, puis appuyez sur la touche OK pour effacer toutes les lectures d'épaisseur...

  • Page 80: Copie D'un Fichier

    Extech Instruments Appuyez sur [F1] (Exit) (Quitter) pour quitter sans effacer les lectures d'épaisseur. Appuyez sur [F2] (Exit) (Quitter) pour effacer l'épaisseur mémorisée du fichier en entier. Appuyez sur [F3] (No) (Non) pour quitter sans effacer les lectures d'épaisseur. En cas de fichier déjà effacé, l'appareil affiche le message ‘«...
  • Page 81 L'écran ci-après s'affiche : Sélectionnez un fichier à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. Toute structure de fichiers (par défaut ou personnalisée) peut être copiée. Remarque : Lorsque vous copiez un fichier, seule la structure du numéro d'identification du fichier est copiée et non les lectures de fichiers associées.
  • Page 82 Extech Instruments surbrillance en tant que choix par défaut. Appuyez sur la touche fléchée ascendante et descendante pour sélectionner un fichier Vide, puis appuyez sur OK pour lui attribuer un nouveau nom de fichier. L'écran ci-après s'affiche. Utilisez les touches fléchées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier, puis appuyez sur la touche OK...
  • Page 83 Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier. Un nouveau fichier avec le nom sélectionné sera ajouté au répertoire avec la structure de fichier du fichier initial.

  • Page 84: Suppression D'un Fichier

    Extech Instruments Suppression d'un fichier Pour supprimer un fichier, à partir de l'écran du mode Mesure dans la version Enregistreur de données exclusivement, veuillez suivre les étapes ci-après : Appuyez sur [F3] (Dir) pour accéder au mode Répertoire. L'écran ci-après s'affiche : Sélectionnez le fichier à...
  • Page 85 Utilisez les touches fléchées ascendante et descendante pour sélectionner l'option Supprimer un fichier , puis appuyez sur la touche OK. Une confirmation de YES/NO/EXIT (Oui/Non/Quitter) s'affiche : Appuyez sur [F1] (Exit) (Quitter) pour quitter l'écran sans supprimer le fichier. Appuyez sur [F3] (No) (Non) pour quitter l'écran sans supprimer le fichier.

  • Page 86: Spécifications Techniques

    Extech Instruments 7 Spécifications techniques Spécifications relatives aux Jauges d'épaisseur à ultrasons, modèles TKG100/TKG150 Dimensions : 127 mm (5 po) (L) x 76,2 mm (3 po) (L) x 31,75 mm (1,25  po) (H)  Poids : 0,23 kg (8 onces)  Gamme d'épaisseurs : 0,20 à 508 mm (0,008 à 20 pouces), en fonction  du matériau, de la température et de la sélection du transducteur  Gamme de calibrage de la vitesse du matériau : 0,508 à 18,699 mm/μS  (0,200 à 0,7362 po/μS)   Température: Fonctionnement de la jauge : ‐ 20 à 50 °C ( ‐ 4 à 122 °F)  Température de la surface du matériau : En fonction de la sonde utilisée  : ‐ 20 à 537 °C (‐ 5 à 1 000 °F)  Autonomie des piles : Jusqu'à 200 heures (40 heures avec le rétro‐ éclairage activé)  Type de piles : 2 piles alcalines « AA »  Écran : Écran graphique monochrome LCD (128 X 64)  Affichages d'informations : LOS, lecture des valeurs minimales (min),  maximales (max), en gros caractères tout en affichant les valeurs  minimales (min) simultanément, vitesse, mise à zéro, calibrage, unités,  figer, libérer, % d'autonomie restante des piles, gain : symbole bas,  standard, élevé, echo‐to‐echo (en option)  Résolution : 0,01 mm (0,001 po), 0,1 mm (0,01 po)  Précision : Précision de base : 0,004 po mais sur de l'acier propre et  lisse, une précision de l'ordre de 0,001 n'est pas rare. Plus  l'environnement est corrosif et la surface testée piquetée, plus la  précision à attendre est proche de 0,004 po. Comme nous le signalions  plus haut, une plus grande précision peut être obtenue lorsqu'on  effectue des mesures sur de l'acier plus propre.  Reconnaissance de la sonde : Via une liste de sélection dans un menu ...
  • Page 87 Emballage : Clavier lumineux pour effectuer des tests « go/no‐go »,  personnalisé, étanche, en plastique résistant aux chocs avec du  caoutchouc  Bande passante : 0,5 à ‐20 MHz (‐ 3 dB)  Unités : Anglaise/Système métrique/Microsecondes  Gain : Bas, standard et élevé pour diverses conditions de test  Fréquence de prise de mesures : 4/s et 20/s en mode rapide  Mode Différentiel : Affiche la différence entre la mesure d'épaisseur  réelle et une valeur de référence saisie par l'utilisateur  Alarmes : Profondeur minimale/maximale, alarme par vibration, signaux  sonores/visuels ainsi que l'éclairage du clavier  Clavier lumineux : F1 = Rouge, F2 = Jaune et F3 = Vert pour effectuer  des tests « go/no‐go » en toute facilité (En instance de brevet)  Indicateur automatique d'usure de la sonde (Lié au transducteur) :  Informe automatiquement l'opérateur afin qu'il remplace le  transducteur (En instance de brevet)  Ergonomie : L'affichage gaucher ou droitier sélectionnable par  l'utilisateur change via le clavier (En instance de brevet)  Rétro‐éclairage : Diodes électroluminescentes, On/Off  (Activé/Désactivé) ou Auto ON (Activation automatique) en fonction des  lectures valides ou de la dernière touche appuyée  Mise hors tension : Automatique, au bout d'une période de  temporisation (au bout de X minutes programmables par l'utilisateur  après absence de lecture, perte de signal (LOS) ou si aucune touche  n'est appuyée)  Mode Scan : Affiche la valeur d'épaisseur minimale ou maximale à 20  mesures par seconde (idéal pour lecture d'épaisseur à température  élevée et le suivi de l'alarme de profondeur minimale). Appuyez sur  Freeze (Figer) pour saisir les dernières lectures d'épaisseur valides avant  la perte de signal (Loss of Signal, LOS), sans lire le gel de couplage en  ôtant la sonde de la pièce d'essai  Étui de transport : Étui moulé sur mesure avec une dragonne pour  opérateurs gauchers ou droitiers (en option)  Boîtier pour expédition : En plastique dur avec découpage moulé haute  densité pour tous les accessoires (en option)  Mode Freeze (Figer) : Fige l'affichage  Mode Hold (Maintien) : Maintient l'affichage pour retenir la dernière ...
  • Page 88 Extech Instruments lecture d'épaisseur en mode d'affichage en vidéo inverse  Le TKG Standard inclut : Jauge d'épaisseur à ultrasons, DK‐537 moulé, 5  MHz 0,375 pouces de diamètre, manuel d'utilisation, câble, gel de  couplage  Garantie : Garantie limitée de 2 ans  88                    Manuel d'utilisation v2.8 11/13 ‐ Jauge d'épaisseur à ultrasons,  modèles TKG100_TKG150...
  • Page 89 Différences de spécifications relatives aux modèles TKG100 et TKG150 Élément Caractéristiques Gamme d'épaisseurs 20 à 508 mm (0,008 à 0,20 pouces) Mesure du point zéro de la Automatique à la mise sous tension avec ligne à retard valeur numérique répertoriée. Idéal pour la d l li à...

  • Page 90: Options Logicielles

    Extech Instruments 8 Options logicielles Echo-to-Echo (TKG150 exclusivement) La fonction Echo-to-Echo doit et peut être utilisée dans la gamme d'épaisseurs du tableau indiqué ci-après. Pour calibrer en Echo-to-Echo, commencez par appuyer sur MENU OK, faites défiler jusqu'à configuration, appuyez sur MENU OK, puis retrouvez l'endroit où E to E s'affiche.

  • Page 91: B-Scan (Tkg150 Exclusivement)

    B-Scan (TKG150 exclusivement) Le B-Scan représente une vue en coupe sur la pièce d'essai. L'exemple le plus simple consiste à montrer une cale étalon à 5 gradins. Activez la fonction B-Scan sur le TKG150, appuyez sur MENU/OK, faites défiler jusqu'à MEASUREMENTS (Mesures), puis appuyez sur OK, sélectionnez B-scan, puis appuyez sur MENU/OK.

  • Page 92: Assistance Technique

    Calibrage, réparation et services après-vente FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Extech Instruments que nous commercialisons. Nous fournissons également une certification NIST pour la plupart des produits. Contactez notre service client pour toute information sur les services de calibrage disponibles pour ce produit.

  • Page 93: Calibrage, Réparation Et Services Après-Vente

    Calibrage, réparation et services après-vente FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Extech Instruments que nous commercialisons. Nous fournissons également une certification NIST pour la plupart des produits. Contactez notre service client pour toute information sur les services de calibrage disponibles pour ce produit.
