COMPACT PIEZO P2K

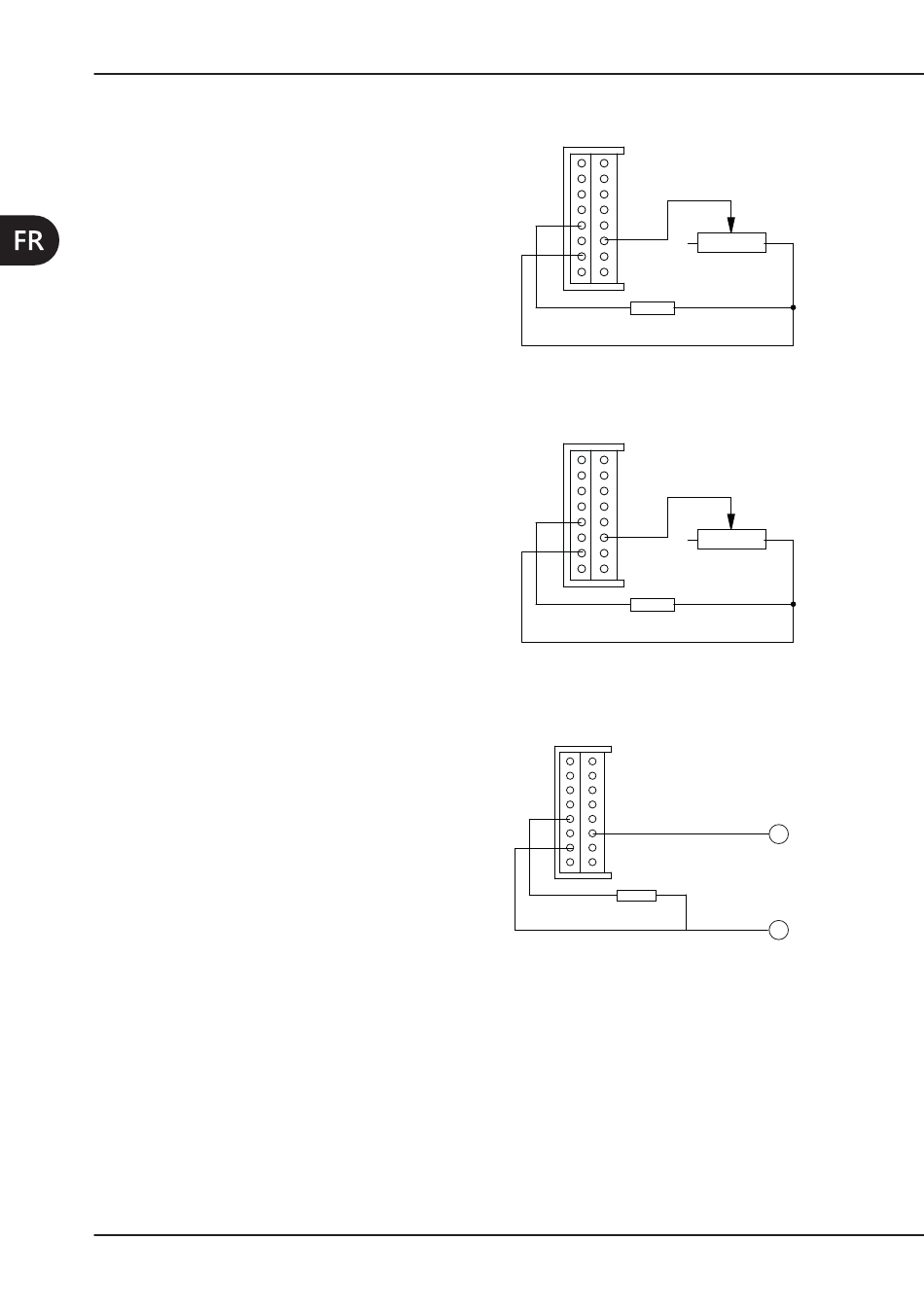

4.3.3.2 Réglage de la Puissance avec Potentiomètre de 10 kOhm
Connecter le potentiomètre de 10 kOhm
entre les pins 6 et 10.et une résistance de
20 kOhm, 1/8W, 1%, entre les pin 12 et 10.
La puissance maximale correspond à une
résistance 0.
4.3.3.3 Réglage de la Puissance avec Potentiomètre de 4,7 kOhm
Connecter le potentiomètre de 4,7 kOhm
entre les pins 6 et 10.et une résistance de
39 kOhm, 1/8W, 1%, entre les pin 12 et 10.
La puissance maximale correspond à une
résistance 0.
4.3.3.4 Réglage de la Puissance 0-5 V
La modulation de la puissance peut être ef-
fectuée avec une tension variable comprise
entre 0 et 5 Volts appliquée entre les pin 6
et 10 (masse).
Connecter une résistance de 82 kOhm,
1/8W, 1%, entre les pins 12 et 10.
16
16
1
Potentiomètre Linéaire
15
2
de 10 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de 20 kOhm
1/8W, 1%
16
1
Potentiomètre Linéaire
15
2
de 4,7 kOhm
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de 39 kOhm
1/8W, 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Résistance de 82 kOhm
1/8W, 1%
+
0-5V 1mA
-
