Spécification De Câble - Endress+Hauser Proline Promag P 300 Information Technique

Spécification de câble
50
EtherNet/IP
Broc
2
he
1
1 3
2
3
4
4
A0032047

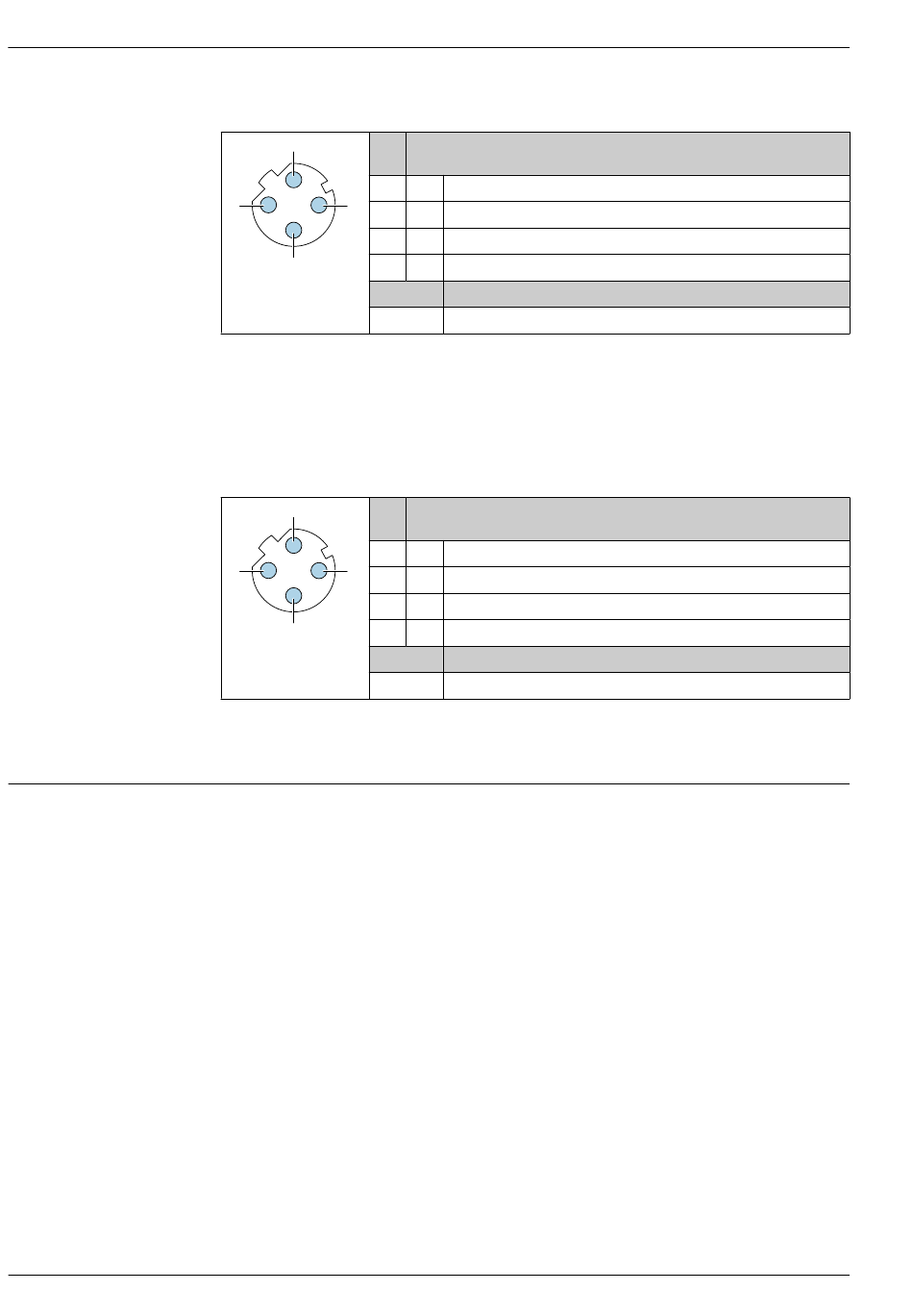

Codage

Connecteur recommandé :
• Binder, série 763, référence 99 3729 810 04
• Phoenix, référence 1543223 SACC-M12MSD-4Q
Interface service
Caractéristique de commande "Accessoires montés", option NB : Adaptateur RJ45 M12 (interface
service)
Broc
2
he
1
3
1
2
3
4
4
A0032047
Codage

Connecteur recommandé :
• Binder, série 763, référence 99 3729 810 04
• Phoenix, référence 1543223 SACC-M12MSD-4Q
Gamme de température admissible
• Les directives d' i nstallation en vigueur dans le pays d' i nstallation doivent être respectées.
• Les câbles doivent être adaptés aux températures minimales et maximales attendues.
Câble d'alimentation électrique (y compris conducteur pour la borne de terre interne)
Câble d' i nstallation normal suffisant.
Câble de terre de protection pour la borne de terre externe
Section de conducteur < 2,1 mm
L' u tilisation d' u ne cosse de câble permet de raccorder des sections plus importantes.
L' i mpédance de la mise à la terre doit être inférieure à 2 Ω.
Câble de signal
Sortie courant 4 à 20 mA HART
Il est recommandé d' u tiliser un câble blindé. Respecter le concept de mise à la terre de l' i nstallation.
+
+
-
-
D
+
+
-
-
D
2 (14 AWG)
Proline Promag P 300
Affectation
Tx
Rx
Tx
Rx
Connecteur/embase
Embase
Affectation
Tx
Rx
Tx
Rx
Connecteur/embase
Embase
