Fiche technique
Caractéristiques techniques

Fonctionnement

I. L'alarme pour une température
croissante est enclenchée au
point de réglage de plage.
II. L'alarme pour une température
décroissante est enclenchée au
point de réglage de plage
moins le différentiel.
Fig. 6
Pressostats et thermostats, type KPS

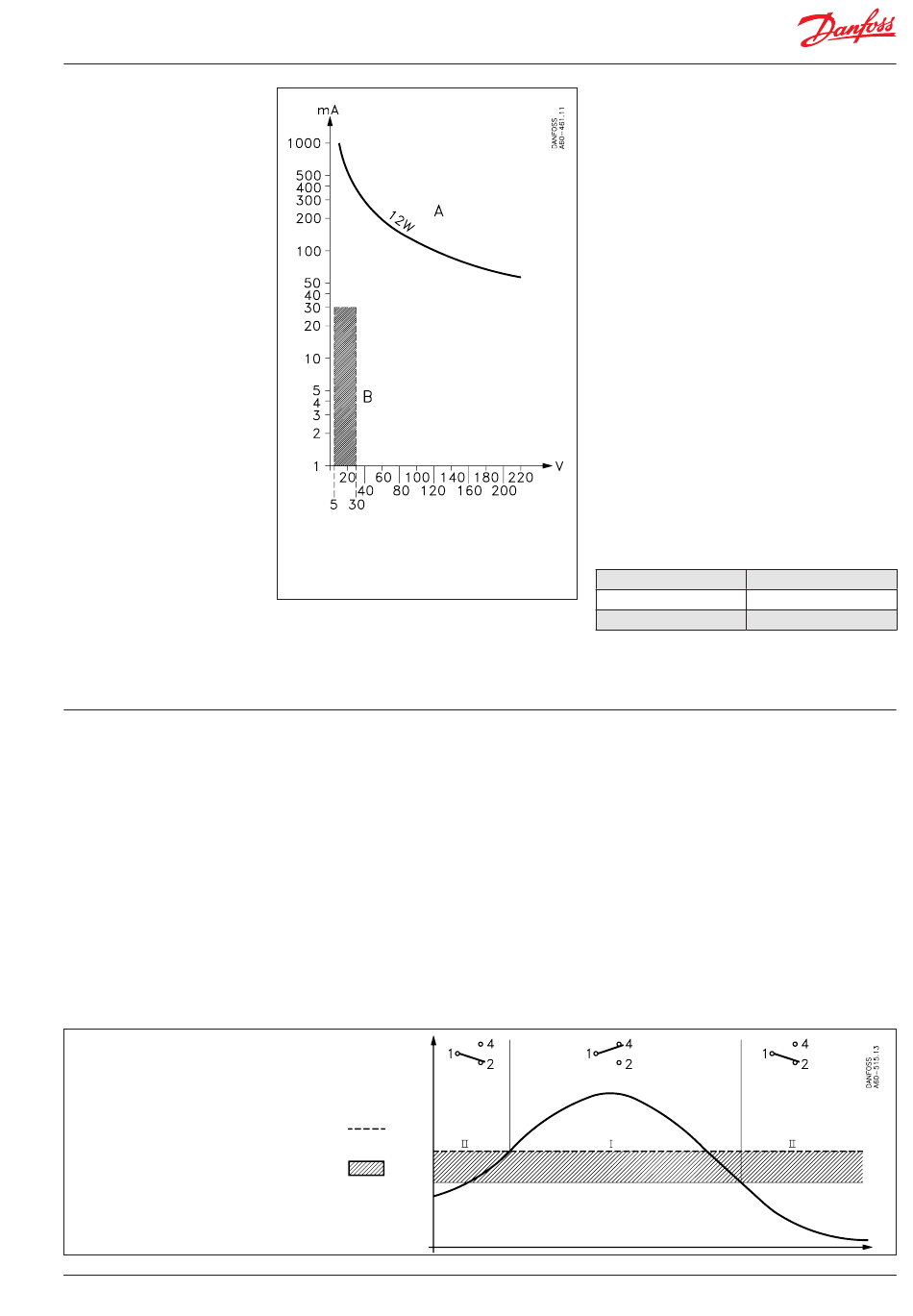

Fig. 1
La courbe A indique la charge maximale, la
zone au pointillé B indiquant la charge admis-
sible sans détruire la feuille d'or de la surface
de contact.
Système de contact
Système inverseur unipolaire (SPDT) à contacts
d'argent plaqués d'or.
Courant continu: 12W, 220V, DC-13. Voir fig. 1
Choix de différentiel
Un différentiel approprié est essentiel pour le fonc-
tionnement automatique correct de l'installation: le
différentiel trop réduit donne des périodes de marche
courtes, d' o ù un risque de pompage, le différentiel
trop large entraînant de fortes variations de tempé-
rature.
Notions du différentiel
Le différentiel mécanique (ou propre) est celui
qui est réglé au moyen de la tige de différen-
tiel du thermostat, tandis que le différentiel
thermique (ou fonctionnel) est le différentiel de
travail de l'installation.
Réglage
de plage
Différentiel
mécanique
IC.PD.P10.C3.04 / 520B4705
Charge de contact (Courant alternatif:
(Quand la surface dorée est brulée)
Charge ohmique: 10 A, 440 V, AC-1
Charge inductive: 6 A, 440 V, AC-3
4 A, 440 V, AC-15
Courant de démarrage max. 50 A (rotor bloqué)
Température ambiante -40 à +70°C
Stabilité aux vibrations
Stable dans la bande 2 à 30 Hz, amplitude
1,1 mm et 30 à 300 Hz, 4 G.
Etanchéité
IP 67 selon IEC 529 et DIN 40050. Le boîtier du thermo-
stat est en aluminium coulé sous pression et peint (GD-
AISi 12). Le couvercle est maintenu en place par quatre
vis. Pour le démontage, une attache évite sa "perte" – Le
boitier peut être scellé avec un fil de plombage.
Entrée de câble
Raccord de câble électrique de 13,5 destiné aux
câbles de diamètre 5 à 14 mm.
Identification
La désignation de type et le numéro de code sont
estampés sur le côté de l'appareil.
Précision de l'échelle
KPS 76: ±3 °C KPS 80: ±3 °C
KPS 77: ±3 °C KPS 81: ±6 °C
KPS 79: ±3 °C KPS 83: ±6 °C
Après 400.000 couplages, la variation du point de
commutation de ces thermostats est de max. 2°C
Le différentiel thermique, qui est toujours
supérieur au différentiel mécanique, est fonction
de trois facteurs:
1) de la vitesse du fluide,
2) de la rapidité des variations de température du
fluide,
3) de la transmission de chaleur au bulbe.
Fonction thermostatique
Le contact 1-4 se ferme et le contact 1-2 s'ouvre
quand la température augmente au-dessus du
réglage d'échelle. Le contact reprend sa position
de départ quand la température revient au
réglage d'échelle moins le différentiel, voir fig. 6.
