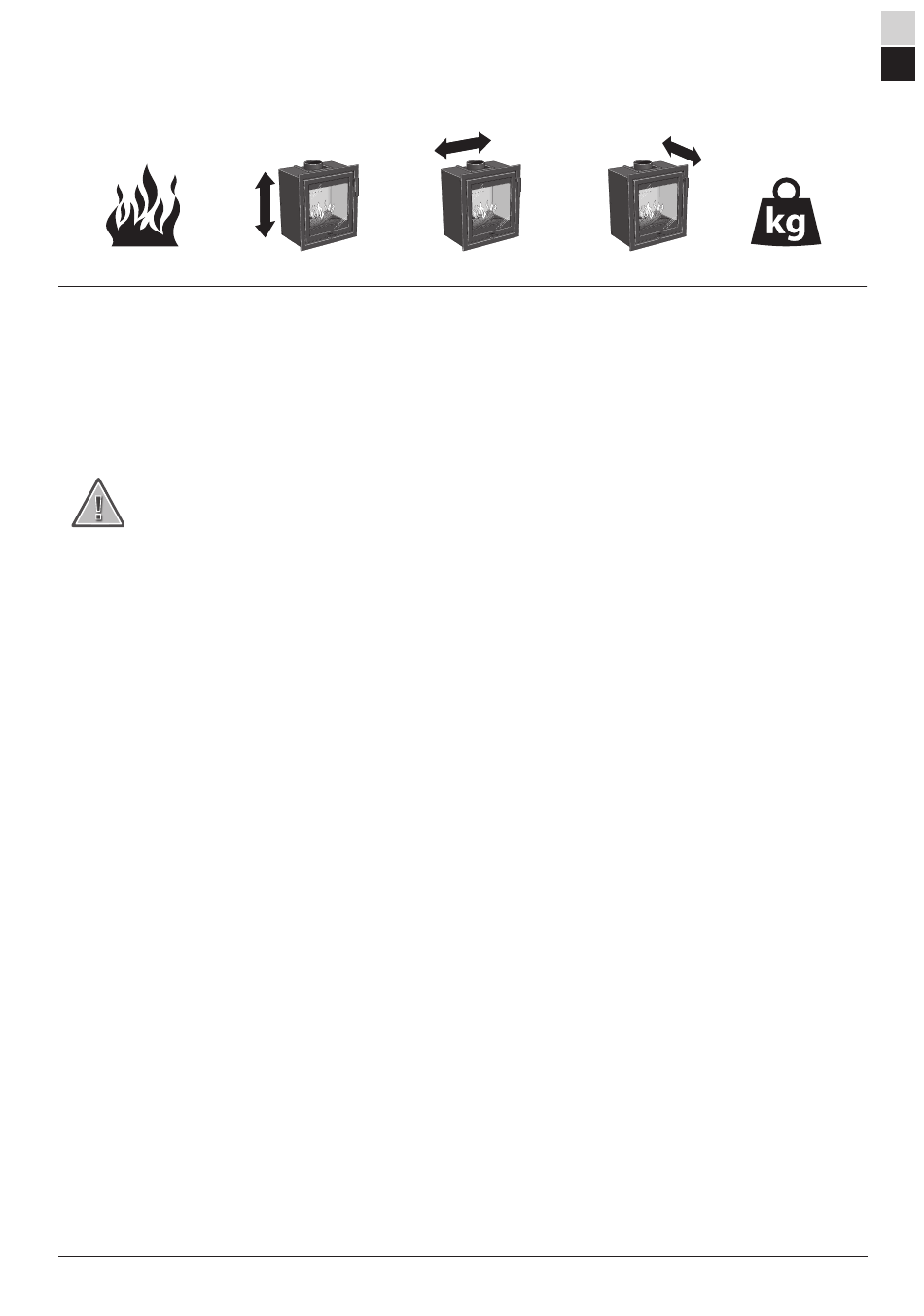

Données techniques
5 kW
Puissance nominale
Taux de rendement
Agrément selon :
Norme européenne EN-13229
Clean Air Act. (Royaume-Uni)
NS 3059 (Norvège)
!
L'insert peut devenir très chaud
Certaines surfaces de l'insert peuvent
devenir très chaudes en cours de
fonctionnement et provoquer des brûlures.
Faites également attention au fort
rayonnement de chaleur diffusé à travers
la porte vitrée. Éloignez les matériaux
inflammables à une distance de sécurité
suffisante. Un feu qui couve peut provoquer
une inflammation spontanée des gaz,
susceptible d'être à l'origine de blessures et
de dégâts matériels.
Raccordement à la cheminée
• L'insert doit être raccordé à une cheminée dimensionnée pour une
température des fumées de 400 °C.
• Le diamètre du manchon de raccordement convient aux conduits de
cheminée de Ø125 mm de diamètre extérieur. Il est proposé comme
accessoire un manchon de raccordement pour les conduits de cheminée de
Ø150 mm de diamètre intérieur.
• Normalement, le tirage de cheminée pendant le fonctionnement nominal
de l'appareil doit être compris entre 20 et 25 Pa à proximité du manchon
de raccordement. La qualité du tirage est fonction de la longueur et de la
section de la cheminée, mais aussi de son étanchéité. La longueur minimale
recommandée de la cheminée est de 3,5 m et la section conseillée est de
120 à 175 cm² (125 à 150 mm de diamètre).
• Un conduit de fumées qui comporte des dévoiements brusques et un appel
d'air horizontal aura un tirage réduit. La longueur maximale d'un conduit de
fumées horizontal est d'un mètre, à condition que sa section verticale soit
d'au moins 5 m.
• Le conduit de cheminée doit pouvoir être nettoyé sur toute sa longueur et
les plaques de ramonage doivent être facilement accessibles.
• Vérifiez soigneusement que la cheminée est hermétique et qu'il n'y a pas de
fuites au niveau des trappes de ramonage et des raccordements.
Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations
décrites dans les présentes instructions. La dernière édition peut être téléchargée à partir de
notre site www.contura.eu
600 / 615 mm
Installation réalisée par un
5 kW
82 %
professionnel
Il est recommandé de faire installer l'insert par un
professionnel pour garantir son bon fonctionnement
et sa sécurité. Consultez l'un de nos revendeurs qui
pourra vous recommander des installateurs agréés.
Déclaration de construction
L'installation du foyer et la réalisation de la
cheminée exigent le dépôt d'une déclaration
préalable de construction aux autorités
compétentes. Pour obtenir des conseils et des
instructions sur cette déclaration, nous vous
invitons à prendre contact avec votre administration
communale responsable de l'urbanisme.
Le propriétaire de l'habitation est personnellement
responsable de la conformité aux règlements et aux
normes en vigueur. Il lui incombe de faire agréer
l'installation par un service d'inspection qualifié.
À toutes fins utiles, prévenez également votre
ramoneur de l'existence d'une nouvelle installation.
550 mm
350 mm
Structure portante
S'assurer que le solivage en bois du plancher
supporte la charge du poêle, des éléments de
l'habillage et de la cheminée. Le poêle et la cheminée
peuvent normalement être placés sur le solivage en
bois d'une maison familiale ordinaire tant que leur
poids total n'excède pas 400 kg.
Plaque de sol
Afin de protéger le sol contre les projections de
braises, un sol inflammable doit toujours être
protégé par une plaque de sol. Celle-ci doit couvrir
une surface de 300 mm devant le foyer et 100 mm
de chaque côté, ou une distance supplémentaire de
200 mm de chaque côté de l'ouverture. La plaque
de sol peut, par exemple, être constituée de pierre
naturelle, de béton, de tôle en acier ou de verre. Une
plaque de sol en verre est disponible en option pour
ces modèles.
Inspection finale de l'installation
Il est extrêmement important de faire inspecter
l'installation par un ramoneur agréé avant sa mise
en service. Avant d'allumer le feu pour la première
fois, bien lire les « Instructions d'allumage et
d'utilisation ».
Amenée d'air comburant
Les exigences d'arrivée d'air frais dans une pièce sont plus grandes, lorsqu'un
insert y est installé. L'air peut être alimenté de manière indirecte au
moyen d'une prise d'air mise en place dans le mur extérieur de la pièce, ou
directement par un conduit relié à l'extérieur et raccordé au manchon sur le
dessous de l'insert. La combustion consomme environ 20 m
Le manchon de raccordement (accessoire) de l'air comburant a un diamètre
extérieur de 80 mm.
Pour les conduits de plus de 1 m de long, installez un conduit de 100 mm de
diamètre et une prise d'air murale du diamètre correspondant.
Dans les espaces chauffés, le conduit devra être isolé contre la condensation
par de la laine minérale de 30 mm dotée d'une membrane barrière d'humidité.
Lors de la mise en œuvre, il est également important de colmater autour du
trou à travers le mur (ou le sol) avec du mastic d'étanchéité.
Un tuyau flexible de 1 mètre pour l'air comburant, isolé pour éviter la
condensation, est disponible en option.
FR
25
80 kg
3
/heure.
