Caractéristiques
techniques
Modèle
i10
Puissance
6-12 kW 6-12 kW
Puissance nominale 9 kW
Rendement
81 %
Poids (kg)
215
Largeur (mm)
785
Profondeur (mm) 515
Hauteur (mm)
1315
Diamètre ext. du manchon de raccordement
Ø 200 mm.
Agrément selon :
Norme européenne EN-13229
DIN plus
Bauart 1
15A B-VG
Rapport de test n° i10: RRF-29 09 2077,
i20 : RRF-29 09 2078
Généralités
Cette notice contient les instructions
de montage et d'installation des
modèles Contura i10 et i20. Pour que le
fonctionnement et la sécurité puissent
être garantis, nous recommandons
que l'installation soit effectué par un
professionnel Consultez sur notre site
www.handol.se les informations sur nos
revendeurs pour qu'ils vous recommandent
un monteur agréé.
Des instructions sur la manière de bien
allumer le feu sont également fournies
avec l'insert. Lisez-les attentivement
et conservez-les pour les consulter
i20
ultérieurement.
10 kW
Les inserts bénéficient d'un agrément
de type et peuvent être raccordés à
81 %
une cheminée dimensionnée pour une
température de gaz de fumée de 350°C.
240
Le diamètre extérieur du manchon de
685
raccordement est de Ø 200 mm. L'air de
515
combustion doit provenir de l'extérieur.
1535
Suivez les recommandations relatives
aux sections transversales pour l'air de
convection.
Structure portante
Vérifiez que le plancher en bois est
suffisamment porteur pour l'insert, la
cheminée et les éléments utilisés pour la
construction. Une installation fin prête
peut normalement se placer
sur un plancher en bois ordinaire d'une
maison familiale sil le poids total ne
dépasse pas 400 kg.
Plaque de sol
Si le sol supportant l'insert est en matériau
inflammable il devra être protégé par un
matériau ininflammable comme de la pierre
naturelle, du béton ou une tôle de 0,7 mm.
Un matériau ininflammable devra aussi
couvrir le sol sur au moins 300 mm devant
et 100 mm de chaque côté de la porte du
foyer, afin d'assurer une protection contre

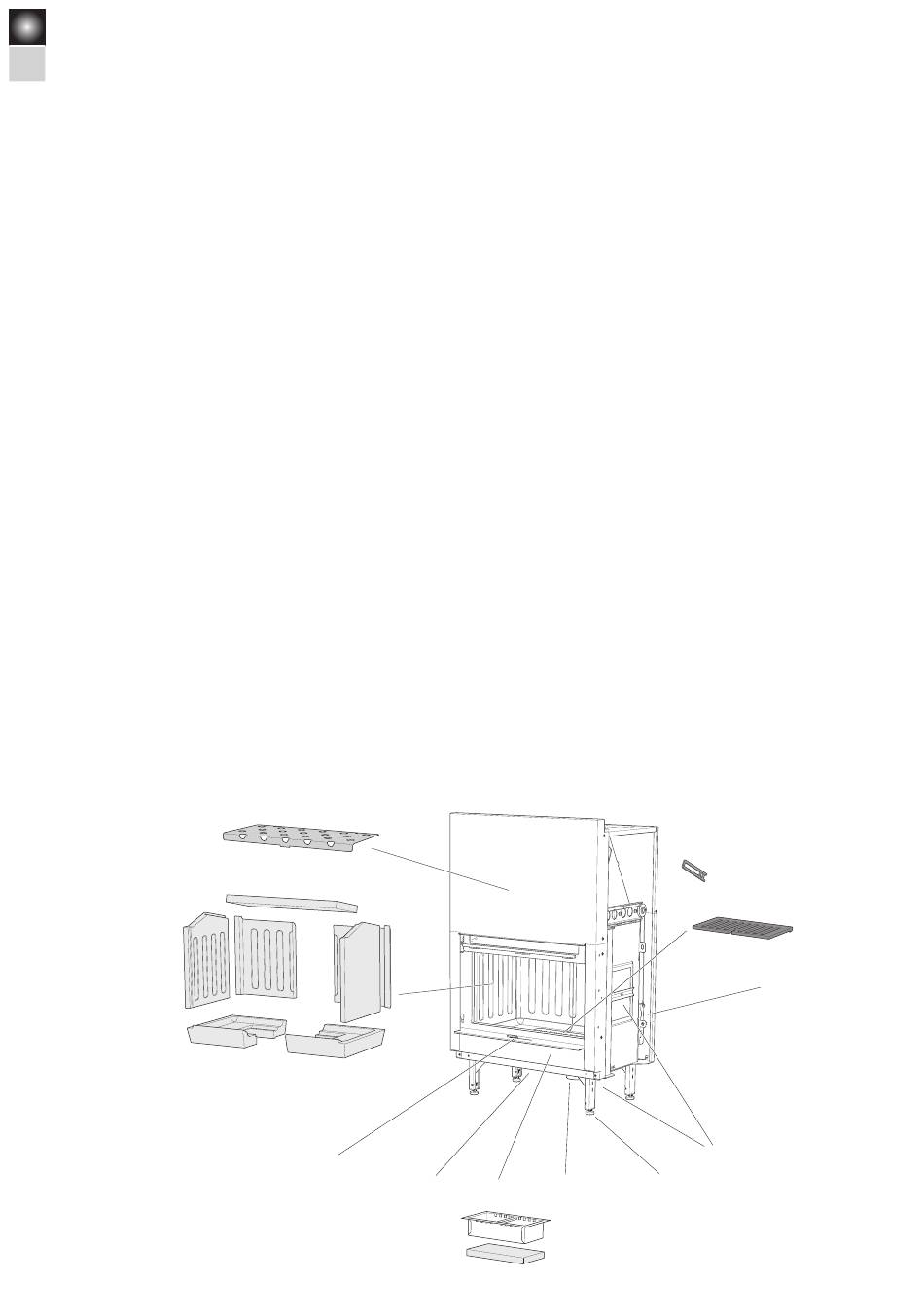

Diffuseur
Diffusor
Déflecteur de fumée
Rökhylla
Habillage du foyer
Eldstadsbeklädnad
Clapet
Spjäll
Plaque signalétique
Typskylt
Manchon de raccord
Anslutningsstos
Cendrier
Asklåda
Isolation du fond
Bottenisolering
les projections de braise. Une plaque de
sol en acier peint ou en verre trempé est
disponible comme accessoire.
Cheminée
L'insert doit admettre un tirage de cheminée
d'au moins –12 Pa. Le tirage est influencé
par la longueur de la cheminée ainsi que par
sa section et son étanchéité.
• L'insert doit être allumé avec la porte
fermée en raison du risque d'enfumage.
Ouvrez toujours la porte lentement et avec
précaution pour ne pas être enfumé à cause
du changement de pression dans le foyer.
• Vérifiez bien que : la cheminée est étanche
et ne comporte aucune fuite autour des
trappes de ramonage et des raccordements
de conduits.
Noter qu'une gaine fortement coudée et
comportant des sections horizontales réduit
fortement le tirage de la cheminée. La
longueur maximale à l'horizontal du conduit
de cheminée est de 1 m, à condition que
sa longueur à la verticale soit d'au moins 5
m. Le conduit devra pouvoir être ramoné
dans toute sa longueur et ses trappes
de ramonage devront être facilement
accessibles.
Rosterhandtag
Poignée de grille
Grille
Roster
Contrepoids
Motvikt
Trappe de visite
Servicelucka
Pieds réglables
Justerbara fötter
