9.2.6 Essai de fonctionnement AP

Effectuez un essai de fonctionnement :
Après le montage

Après une réorientation

Après des modifications apportées à la vis de maintien


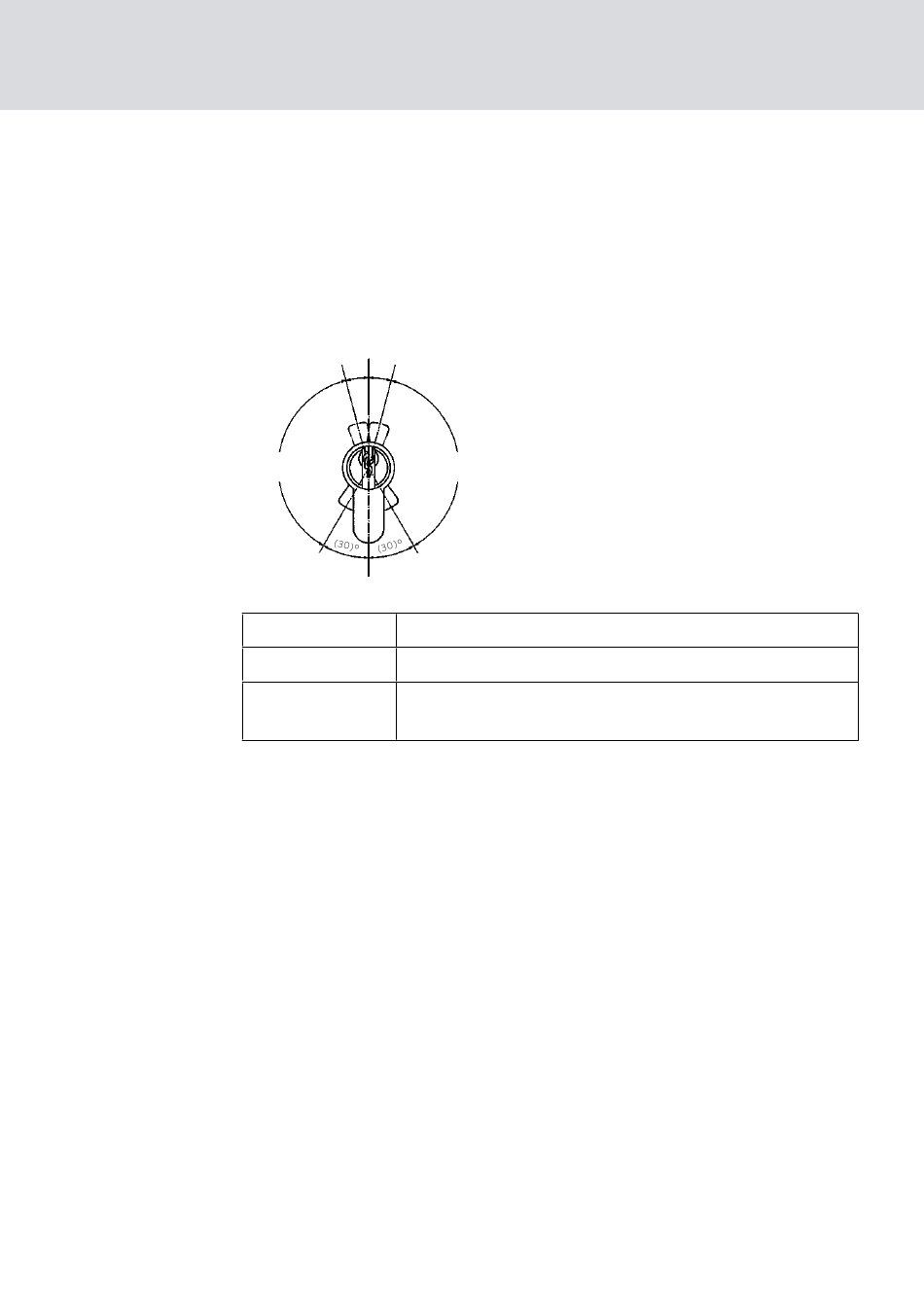

Zone O : 15° à 345°
345° 15°
(15)° (15)°
Zone R :
210° à 345°
210° 150°
Zone U : 150° à 210°
Zone U : Aucune force de rappel sur l'entraîneur
Zone R : Plage de rappel en direction de la zone U
Point mort supérieur de l'avance du pêne (aucune
Zone O :
force de rappel sur l'entraîneur)
ü Le contrôle fonctionnel s'effectue dans le sens de la sortie.
ü Le pêne est rentré.
1. Une fois le cylindre engagé, commencez par faire tourner le bouton
dans le sens de verrouillage de la serrure jusqu'à l'avance du pêne dans
la zone R.
Moment de rappel pouvant être perçu.
9
2. Relâchez le bouton.
9 Le cylindre doit retourner dans la zone U de lui-même.
3. Utilisez un support d'identification autorisé.
9 Le cylindre s'engage.
4. Faites tourner le bouton engagé dans le sens de verrouillage de la ser-
rure à travers la zone R vers la zone O.
9 Le pêne avance.
Aucun moment de rappel pouvant être perçu.
9
5. Déplacez légèrement le bouton au-delà de la limite entre les zones O et
R dans le même sens de rotation.
6. Relâchez le bouton.
À partir de ce point, la force de rappel doit continuer de tourner de
9
lui-même depuis l'entraîneur vers la zone U.
Zone R :
15° à 150°
