2.1 Réglage sur „férmé hors tension"
1.
2b.
3. Indicateur de position
Page 6/8

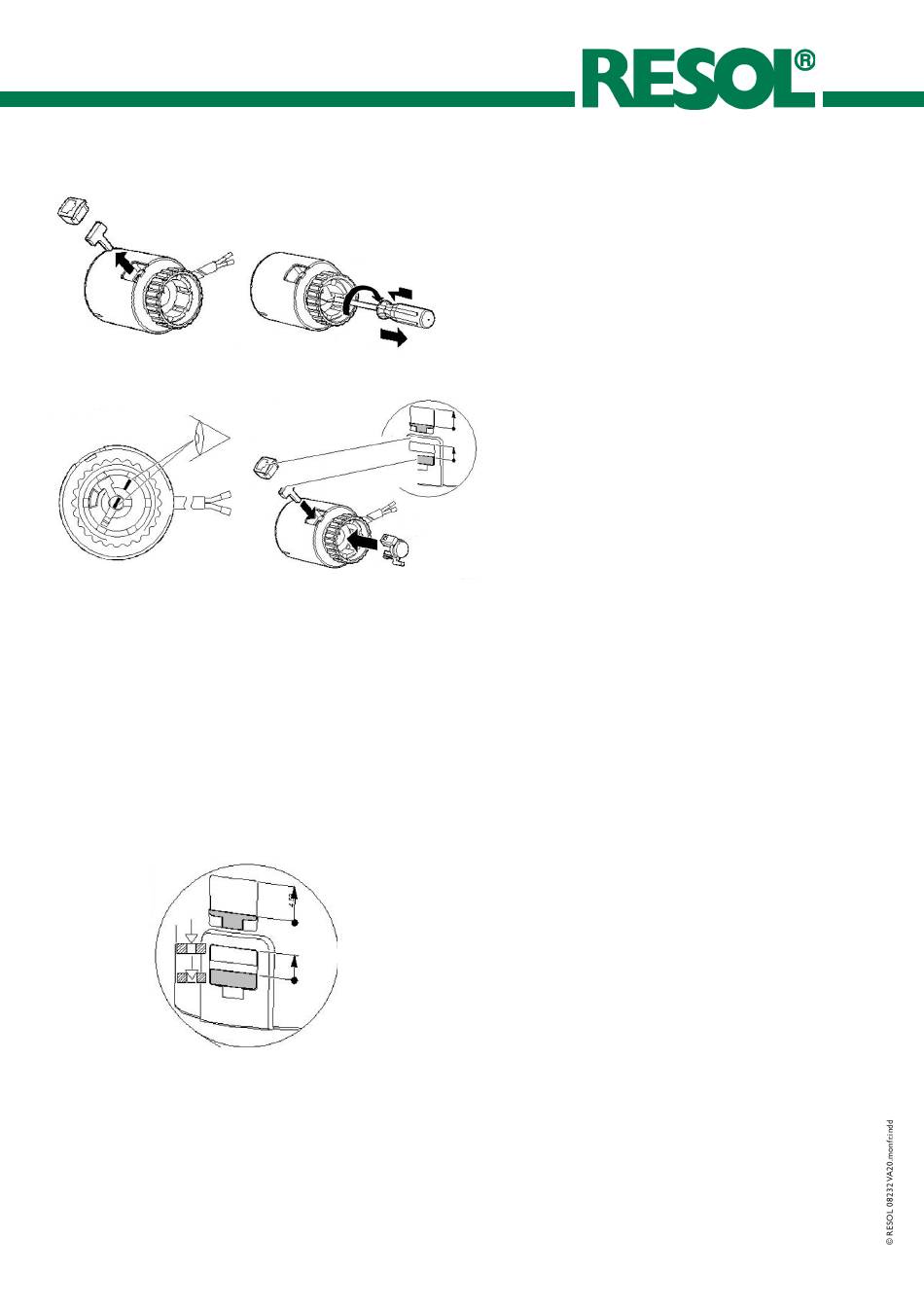

1. Détacher la petite chape transparente de l'indicateur de
position du servomoteur à l'aide d'un tournevis.
2. Appuyer sur le régulateur manuel avec un tournevis et
tourner celui-ci d'environ 60° degrés dans le sens des
aiguilles d'une montre. Le régulateur doit être réglé con-
formément à l'image 2b.
3. Réintroduir l'élément de blocage dans le servomoteur
et remettre en place l'indicateur de position et sa chape
transparente.
2a.
3.
L'indicateur de position situé derrière la chape transpa-
rente sur la partie avant du servomoteur indique le degré
d'ouverture de l'électrovanne et permet ainsi de contrôler
le fonctionnement de celle-ci.
Lorsque l'indicateur indique l'état „ouvert" 3 minutes après
avoir mis l'électrovanne sous tension, cela signifie que
celle-ci fonctionne correctement. Après avoir débranché le
servomoteur, l'indicateur devra indiquer l'état „fermé" au
bout de 3 minutes.
État „fermé"
L'indicateur de position est visible uniquement sur le bord
inférieur: le servomoteur maintient la vanne fermée.
État „ouvert"
L'indicateur de position est visible uniquement sur le bord
supérieur: le servomoteur maintient la vanne ouverte.
