6.7.4 4. Validation
Permet le réglage et la validation du zéro et de la sensibilité des détecteurs une fois l'étalonnage
effectué.

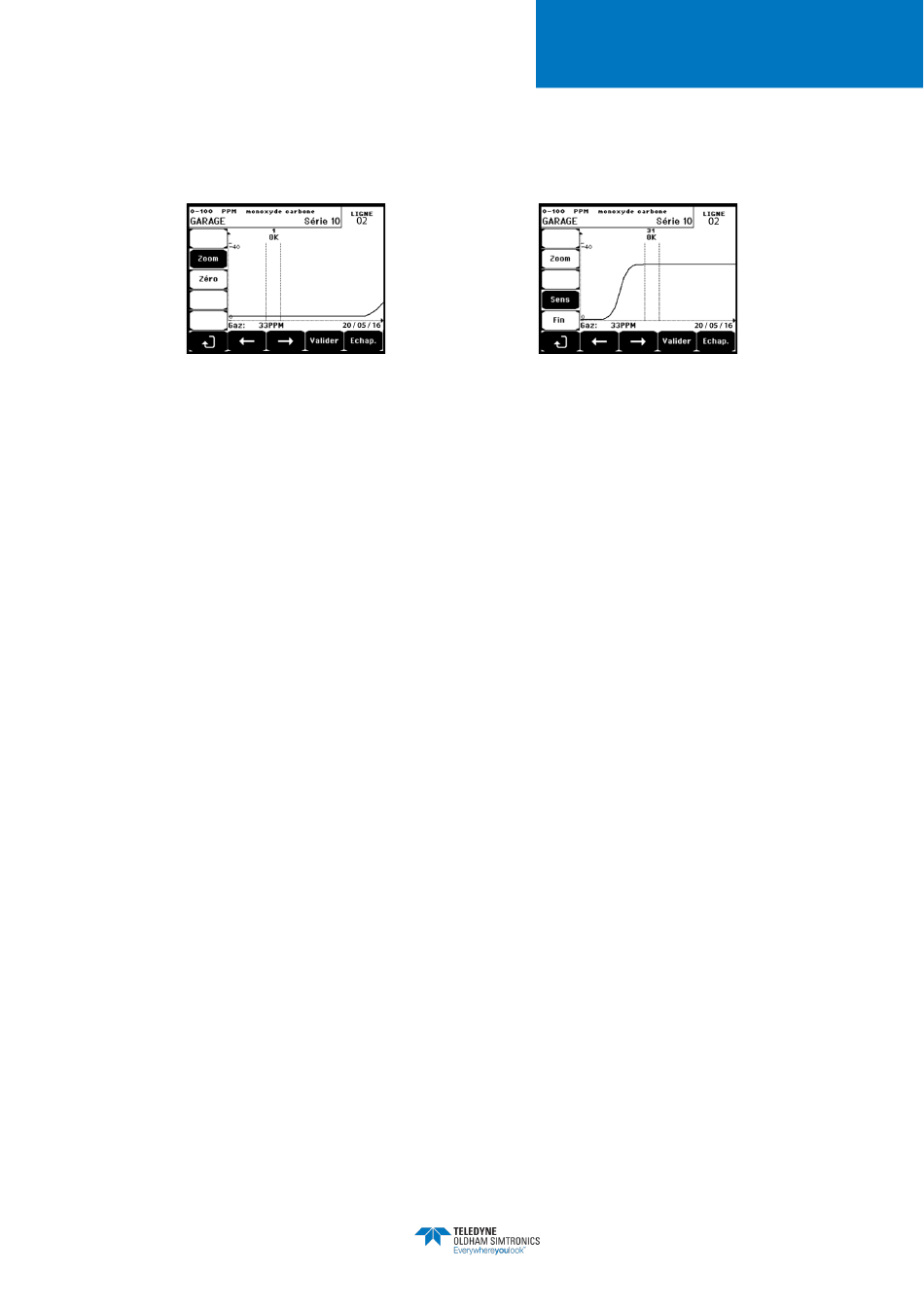

Figure 21 : Réglage du zéro (gauche) et de la sensibilité (droite).
Mode opératoire
1.Appuyer sur Valider.
Réglage du zéro
1.La commande Zoom est active.
2.Sélectionner la zone de la courbe qui vous intéresse avec les touches  et . Appuyer sur
Zéro
Zoom + jusqu'à activation de la commande . Ajuster éventuellement la position du curseur
de façon à faire apparaître la mention OK indiquant que la plage retenue est suffisamment stable.
3.Appuyer sur  pour sélectionner le libellé Zéro.
4.Confirmer le réglage de zéro par appui sur Valider zéro.
5.Le libellé Sens (pour sensibilité) est désormais actif.
Si la sensibilité n'est pas à régler, appuyer sur  et sur FIN, au message « Voulez-vous ne régler
que le zéro du capteur ? », appuyer sur Valider calib. Seul le zéro du capteur vient d'être
effectué.
Si la sensibilité est à régler, continuer directement au paragraphe suivant.
Réglage de la sensibilité
1.La commande Sens est active.
2.Sélectionner la zone de la courbe qui vous intéresse avec les touches  et . Appuyer sur
Zoom + jusqu'à activation de la commande Sens. Ajuster éventuellement la position du curseur
de façon à faire apparaître la mention OK indiquant que la plage retenue est suffisamment stable.
3.Confirmer le réglage de la sensibilité par appui sur Valider sens.
Enregistrer l'étalonnage
