Orientation de l' a xe de l' a ntenne
1. Dévisser les vis
2. Orienter l' a xe de l' a ntenne (jusqu' à max. ±15° dans toutes les directions)
3. Visser les vis avec 10 Nm (7,4 lbf ft)
6.3.2

Orientation radiale de l'antenne

En raison de la caractéristique directionnelle, l' o rientation radiale de l' a ntenne n' e st pas
nécessaire.
6.3.3

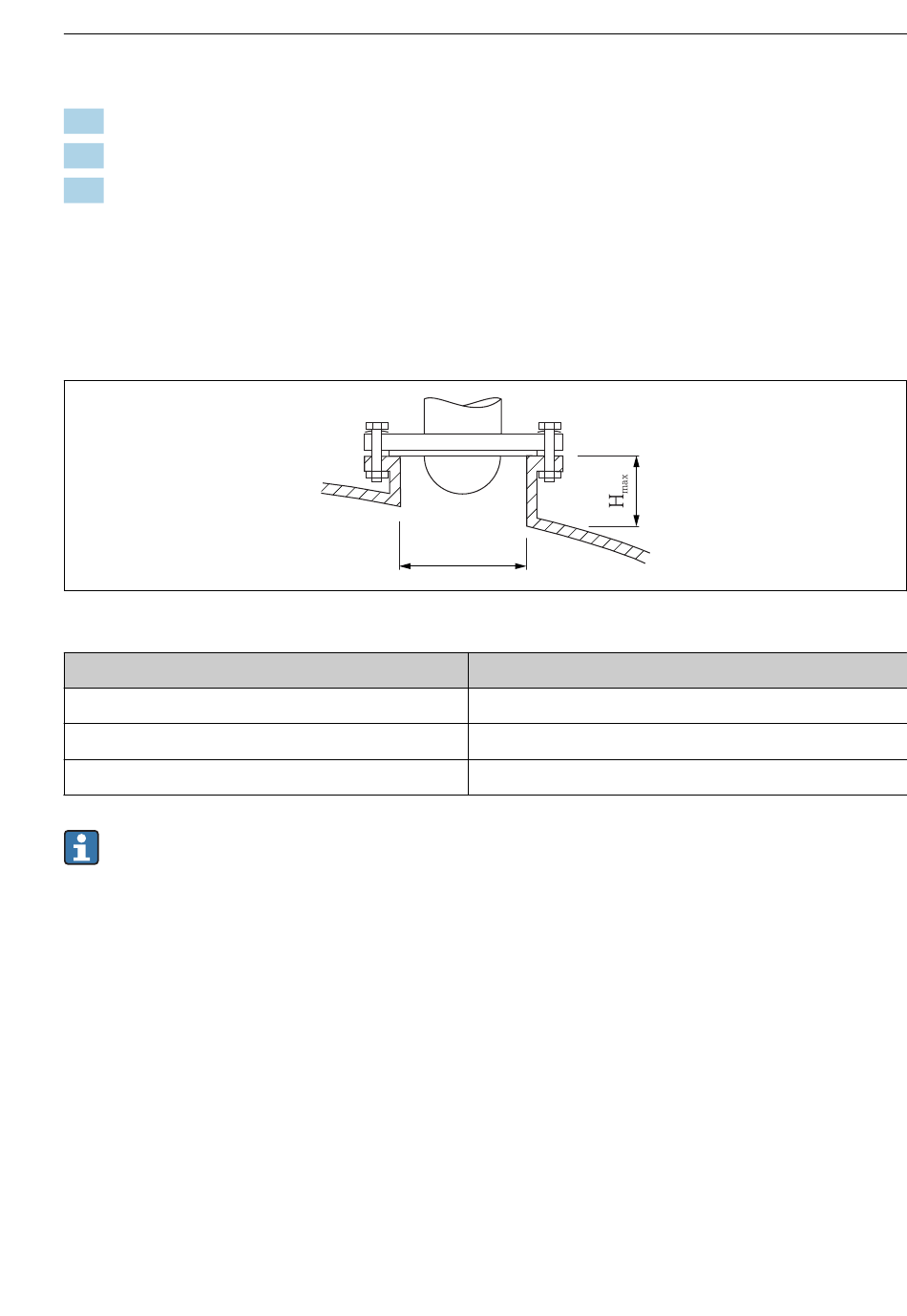

Informations sur les piquages

Diamètre intérieur du piquage D
Min. 80 ... 100 mm (3 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
Tenir compte des points suivants si l' a ntenne ne dépasse pas du piquage :
• L' e xtrémité du piquage doit être lisse et ébavurée. Si possible, les bords du piquage
doivent être arrondis.
• Il faut réaliser une suppression des échos parasites.
• Pour des applications avec piquages plus hauts que ceux mentionnés dans le tableau,
contactez Endress+Hauser.
Endress+Hauser
øD
Hauteur du piquage maximale H
1 450 mm (57 in)
1 800 mm (71 in)
2 700 mm (106 in)
Montage
A0032206
