Spécifications du tube de
mesure
Matériaux
102
Diamètre nominal
[mm] [in]
2 1/12
4 5/32
8 5/16
15 ½
– 1
25 –
1) En fonction du raccord process et des joints utilisés
2) Référence de commande 5H**22
3) Référence de commande 5H**26
Boîtier du transmetteur
Caractéristique de commande "Boîtier" :
• Option A "Aluminium, revêtu" : aluminium, AlSi10Mg, revêtu
• Option B "Inox, hygiénique" : inox, 1.4404 (316L)
Matériau de la fenêtre
Caractéristique de commande "Boîtier" :
• Option A "Aluminium, revêtu" : verre
• Option B "Inox, hygiénique" : polycarbonate
Joints
Caractéristique de commande "Boîtier" :
Option B "Inox, hygiénique" : EPDM et silicone
Entrées de câble/presse-étoupe

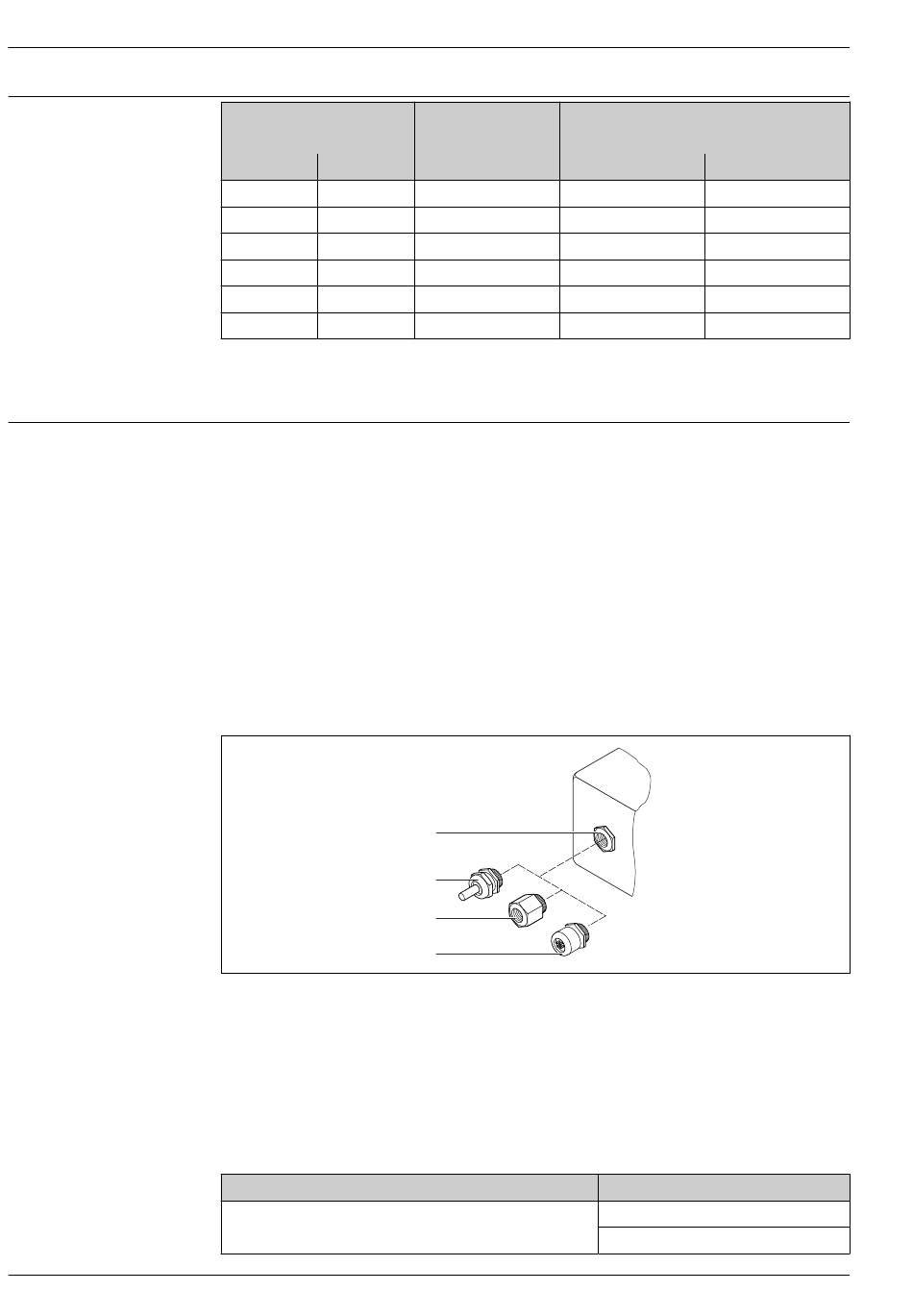

 57 Entrées de câble/presse-étoupe possibles
1 Taraudage M20 × 1,5
2 Presse-étoupe M20 × 1,5
3 Adaptateur pour entrée de câble avec taraudage G ½" ou NPT ½"
4 Bouchon d' a ppareil
Caractéristique de commande "Boîtier", option A "Aluminium, revêtu"
Les différentes entrées de câble sont adaptées aux zones explosibles et non explosibles.
Entrée de câble / presse-étoupe
Raccord à compression M20 × 1,5
1)
Palier de pression
EN (DIN)
[bar]
PN 16/40
PN 16/40
PN 16/40
PN 16/40
PN 16/40
PN 16/40
1
2
3
4
Proline Promag H 300
Diamètre intérieur raccord process
PFA
[mm] [in]
2,25 0,09
4,5 0,18
9,0 0,35
16,0 0,63
2)
22,6 0,89
3)
26,0 1,02
Matériau
Non Ex : plastique
Z2, D2, Ex d/de : laiton avec plastique
Endress+Hauser
2)
3)
A0028352
