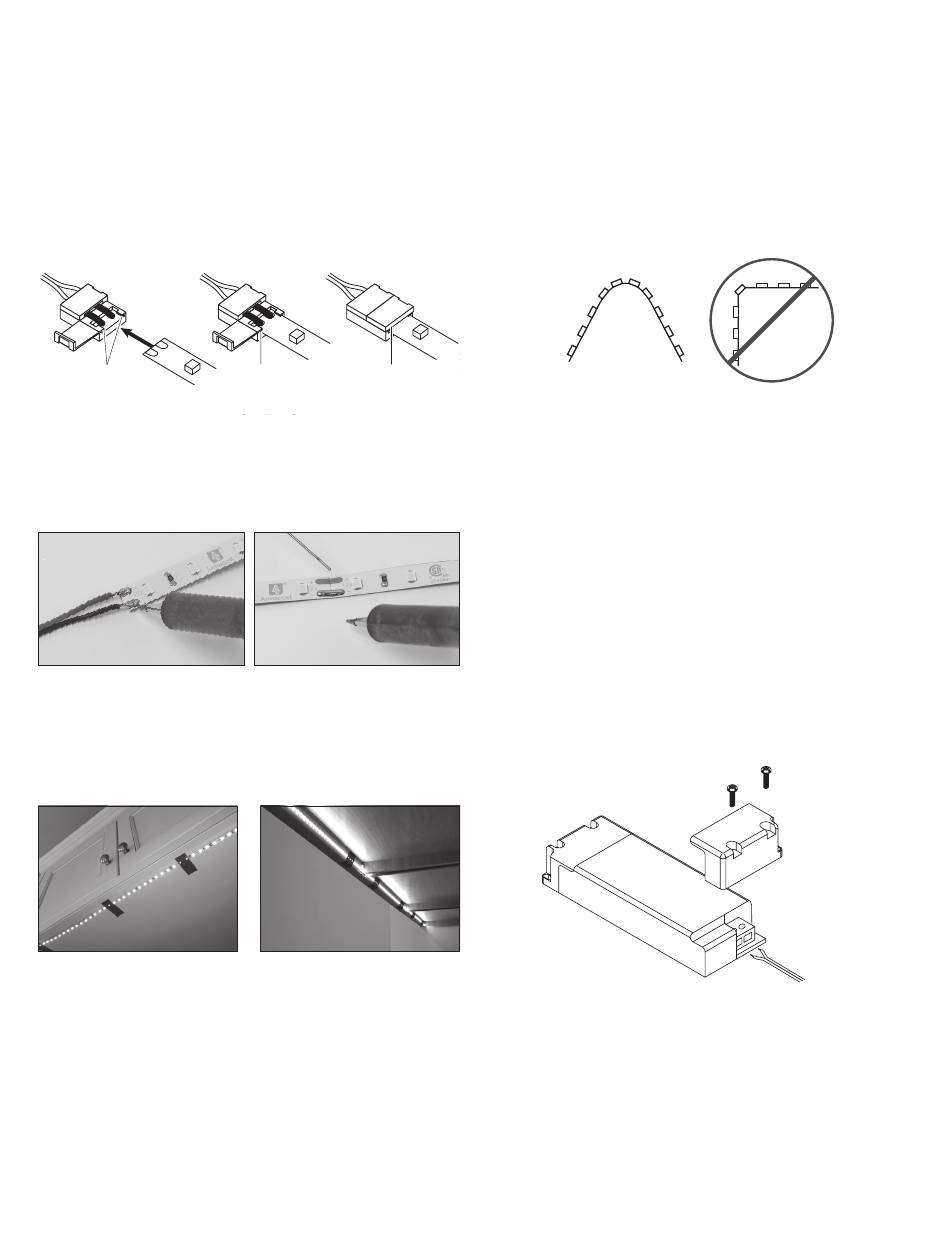

Comment utiliser les raccords?
Les raccords permettent de connecter deux segments de ruban DEL.
■
Ouvrir la « porte » du raccord située du côté opposé au câble.
■
Retirer environ 1/2 cm (1/4 po) du film protecteur de l'adhésif
■
au point de connexion.
Insérer le ruban dans le raccord en le faisant délicatement glisser
■
de droite à gauche et en vous assurant que le ruban s'insère sous
les points de contact internes au raccord.
Effectuez un test d'alimentation pour vous assurer que la connexion
■
est sécurisée. Si les voyants clignotent ou ne s'allument pas, répétez
les étapes de ce guide.
Insérez le ruban
dans le canal sous les
languettes de contact
Souder le ruban DEL (facultatif)
Pour raccorder les fils électriques au ruban ou pour raccorder
■
directement des segments de ruban, il est possible de les souder.
Raccordement des fils
Préparation de l'installation
Mettre le ruban sous tension et le faire tenir provisoirement en
■
place à la main ou avec du ruban adhésif fort. Ne pas retirer le film
protecteur de l'adhésif du ruban DEL.
Ajuster l'emplacement du ruban pour obtenir l'éclairage et
■
l'apparence désirés. Si les DEL créent des reflets ou des taches
de lumière non voulues sur le mur, placer le ruban à plus grande
distance des surfaces ou tester un angle de montage différent.
Une fois l'emplacement final déterminé, y enlever la poussière ou
■
toute autre saleté. Les surfaces de montage doivent être propres,
entièrement sèches et si possible dénuées de poussière. Pour
un meilleur résultat, installer par une température minimum de
15 °C (60 °F). Lors d'une installation sur une surface fraîchement
peinte, respecter les délais du fabricant pour que la peinture soit
entièrement sèche.
2
Assurez-vous que
Appuyez sur le
le ruban glisse dans
couvercle jusqu'à
la rainure du canal
ce qu'il s'enclenche
Raccordement du ruban
Installation du ruban DEL
En commençant à l'une des extrémités, retirer le film protecteur
■
de l'adhésif et presser fermement le ruban avec vos doigts ou un
chiffon propre, en faisant attention à ne pas trop appuyer sur les
DEL elles-mêmes.
Fixer les cordons d'alimentation du ruban avec les attaches
■
de fixation fournies.
REMARQUE : Bien qu'il soit possible d'installer le ruban dans des
■
coudes et des espaces irréguliers, éviter, pour ne pas endommager
les DEL, de le placer dans des angles trop abrupts ou de plier le
ruban au niveau des soudures. Les dommages causés à une DEL
n'ont pas d'influence sur le bon fonctionnement des autres.
Branchement sur le secteur
IMPORTANT : Ne pas mettre sous tension lorsqu'enroulé : cette
■
position entraîne une surchauffe des DEL.
Brancher le cordon d'alimentation sur le secteur.
■
Si branché à une prise commandée par interrupteur, vérifier que
■
ce dernier est allumé.
Branchement à l'adaptateur
AVERTISSEMENT : Avant de démonter l'adaptateur, débrancher le
■
cordon d'alimentation ou mettre le système en court-circuit.
AVERTISSEMENT : Ne pas utiliser de gradateurs standards de 120
■
volts. Fonctionne uniquement avec le gradateur RF fourni dans ce kit.
IMPORTANT : L'installation électrique – circuit de classe 2 à basse
■
tension – doit respecter les codes d'électricité locaux et nationaux.
Si vous ne savez pas comment installer et câbler ce produit,
consultez un professionnel.
Une fois l'adaptateur ouvert, détacher les fils d'entrée et de sortie
■
en desserrant les vis situées sur le bloc de jonction de l'adaptateur.
Le retrait du fil de sortie à basse tension permet de faire passer celui-
■
ci dans les meubles et de lui faire contourner n'importe quel obstacle
pour une installation personnalisée. Lors de la reconnexion des fils
à l'adaptateur, vérifier que la polarité correspond aux indications du
boîtier (câble blanc sur le +, câble gris sur le –).
Pour reconnecter en circuit direct, retirer le fil d'entrée en courant
■
continu et connecter le fil sous tension noir d'un des circuits en
dérivation sur le côté de ligne (L) du bloc de jonction intégré et
connecter le fil compensateur blanc au côté compensateur du bloc
de jonction (N pour « neutral ») comme indiqué sur le boîtier. Cet
adaptateur utilise un courant continu de classe II au sein d'un boîtier
entièrement hermétique : ne pas connecter aux fils de terre.
