Choisissez un canal de l'oscilloscope entre les points d'essai et TP1A TP1B et un autre entre les points d'essai et TP3A
TP3B. Si la première chaîne montre chaque action de tir, le canal sur TP3 permet de contrôler la charge des condensateurs
de tension.
Vérifier que le condensateur jusqu'à ce que n'atteint pas 2 / 3 Vcc A comparateur interne ne permet pas le changement de
flip-flop, et le NE 555 ne répond pas à une action de prise de vue après la première.
Notez que la logique interne maintient la sortie à ON si le calendrier est terminé mais elle reste active la prise de vue.
L'activation de la sortie peut être affiché par LED LD1 ou par TP2A et points d'essai TP2B
Pratique 2. Calendrier et Reset
La description du mode de fonctionnement interne pour la 555 NE de configuration monostable reflète le fait que la constante
de temps de la largeur d'impulsion de sortie dépend de la capacité du condensateur et la résistance de charge.
Cette pratique permet d'expérimenter avec différentes combinaisons et le changement des valeurs entre les deux
composants, ainsi que leur extrapolation sur la formule avec la répercussion conséquente de la production.
Cette pratique a également introduire et d'expérimenter sur l'axe 4 de la fonction: Le Reset.
Note: Probablement qu'il y aura des divergences petit résultat entre la formule et le transfert réel sur le circuit en raison de la
condensateurs et des résistances tolérances minimales.

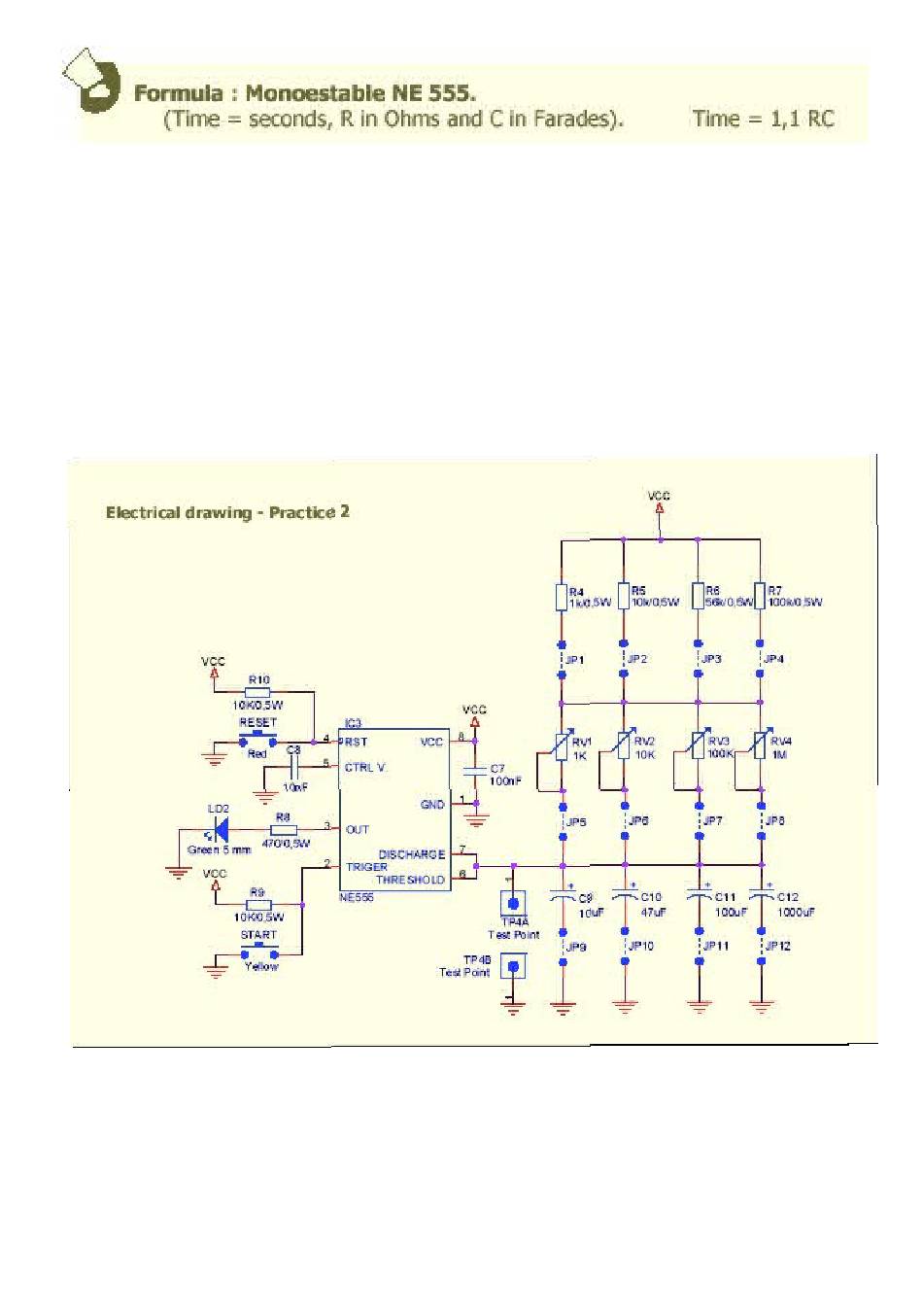

Pratique 2. Timing et Reset (Partie II)
Exercice 1. Le réseau RC de la pratique subdivise la résistance en deux composantes, un potentiomètre et une résistance
fixe. La fonction de résistance est d'assurer une valeur délai minimum quand le potentiomètre est égal à zéro et une valeur
maximale égale à la somme des deux composantes.
Pour configurer une combinaison d'un correctif de résistance, plus d'un potentiomètre, plus d'un condensateur, vous devez
fermer les cavaliers correspondants. En voyant le dessin, on peut facilement en déduire que le JP1, JP6 et JP11 fermeture
configurer un RC de R4 plus RV2 avec C11.
L'exercice consistera en indiquant dans chaque carré de la combinaison des cavaliers qui serait nécessaire de configurer le
RC pour obtenir le calendrier requis.
Enfin vous devez vérifier que cette combinaison offre l'ensemble des temps.
En outre, la surveillance par le biais d'un oscilloscope la TP4A et points d'essai TP4B vous pouvez voir que la durée de
l'impulsion est égale à la durée condensateur correspondant à atteindre 2 / 3 Vcc, (6 V.).
www.cebek.eu
-
sat@cebek.com
EDU-013
5
