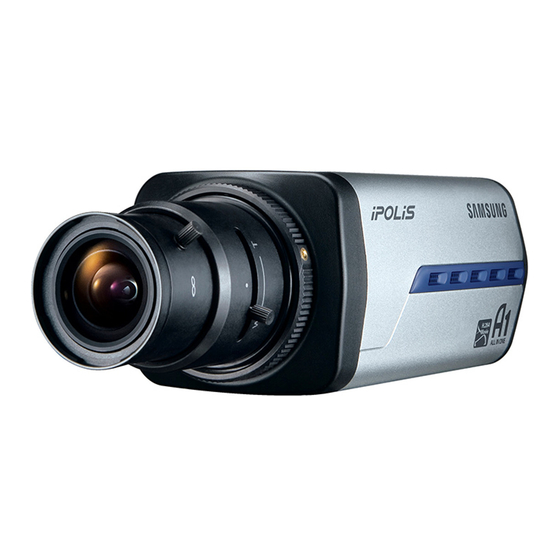

CAMÉRA RÉSEAU
Manuel d'utilisation
SNB-2000(P)

Publicité

Table des Matières
loading

Manuels Connexes pour Samsung SNB-2000

Sommaire des Matières pour Samsung SNB-2000

  • Page 1 CAMÉRA RÉSEAU Manuel d'utilisation SNB-2000(P)

  • Page 2: Présentation

    présentation ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE ATTENTION COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.
  • Page 3 Si l’appareil ne fonctionne pas normalement, contacter le centre de service le plus proche. Ne jamais démonter ou modifi er de quelle que façon que ce soit ce produit. (SAMSUNG n’est pas responsable des anomalies provoquées par des modifi cations ou tentatives de réparation non autorisées.)
  • Page 4 présentation ATTENTION Ne pas laissez tomber d’objet sur le produit ou le soumettre à de violents chocs. Ne pas placer le produit dans un endroit où il pourrait subir de forte vibration ou des interférences magnétiques. Ne pas installer le produit a des emplacements soumis aux temperatures elevees (superieures a 50°C), aux temperatures faibles (inferieures a -10°C), ou a une humidite elevee.

  • Page 5: Déclaration Relative À La Commission Fédérale Des Communications (Fcc)

    DÉCLARATION RELATIVE À LA COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC) Cet appareil est conforme à la partie 15 des règlements de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : 1) Cet appareil ne doit pas produire d’interférence nuisible, et 2) Cet appareil doit accepter toute interférence reçue, dont les interférences pouvant causer un fonctionnement indésirable ATTENTION...

  • Page 6: Instructions Importantes Relatives À La Sécurité

    présentation INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ Veuillez lire ces instructions. Conservez ces instructions. Prêtez attention à tous les avertissements. Veuillez suivre toutes les instructions. N’utilisez pas cet appareil à proximité de l’eau. Nettoyez-le avec un tissu sec. N’obstruez pas les ouvertures de ventilation. Procédez à...

  • Page 7: Table Des Matières

    CONTENUS Instructions importantes relatives à PRÉSENTATION la sécurité Caractéristiques du produit Spécifi cations PC Recommandées Contenu d’un Coup d’œil Montage de l'objectif INSTALLATION ET Connexion à d’autres périphériques CONNEXION Modalité d’utilisation du contrôleur CONFIGURATION DE LA de clavier CAMÉRA Menu Principal Profi...

  • Page 8: Présentation

    présentation VISIONNEUR WEB Connexion à la caméra Login Installation d'ActiveX Utilisation de l’écran Direct Sauvegarde Pour accéder à l'écran ÉCRAN DE CONFIGURATION Confi guration Confi guration par défaut Confi guration du Système Confi guration de la surimpression Confi guration d’événement Confi...

  • Page 9: Caractéristiques Du Produit

    CARACTÉRISTIQUES DU PRODUIT Prend en charge différents protocoles de communication Prise en charge des protocoles TCP/IP, UDP, RTP/RTSP, SMTP pour la messagerie et FTP ainsi que différents protocoles Internet tels que ARP, HTTP, HTTPS et DHCP. Surveillance basée sur navigateur Web Utilisation du navigateur Web pour affi...

  • Page 10: Options D'objectif

    présentation CONTENU Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. Adaptateur de montage en C Support de caméra (Montage) Caméra Connecteur d'objectif à et vis (2EA) diaphragme automatique Manuel d’utilisation, CD du logiciel Installer, Guide de prise en main rapide DVD du logiciel CMS Options d’objectif...

  • Page 11: D'un Coup D'œil

    D’UN COUP D’ŒIL Face avant Élément Description Orifices (Montage) de Utilisé pour l’assemblage de la caméra sur le support par fixation de la monture d’objectif l’adaptateur (de montage) de la monture d’objectif sur le support. de la caméra Objectif à diaphragme Installé...

  • Page 12: Côté Arrière

    présentation Côté arrière SYSTEM POWER VIDEO RESET NETWORK 1 2 3 4 5 1,2 : ALARM IN 1,2 LINK AC 24V 3 : GND DC 12V 4,5 : ALARM OUT 1,2 Élément Description Port de sortie vidéo Port de sortie du signal vidéo connecté au moniteur. ON : La caméra est allumée et correctement connectée au réseau.

  • Page 13: Installation Et Connexion

    installation et connexion MONTAGE DE L'OBJECTIF Débranchez l’alimentation avant de procéder. Montage de l'objectif CS Tournez l’objectif CS proposé en option dans le sens des aiguilles d’une montre pour l’ insérer. Objectif CS Montage de l'objectif C Tournez l’adaptateur de montage en C dans le sens des aiguilles d’une montre pour l’ insérer et faites-en de même avec l’objectif C.

  • Page 14: Branchement Du Connecteur De L'objectif À Diaphragme Automatique

    installation et connexion Branchement du connecteur de l'objectif à diaphragme automatique Insérez le connecteur de l’objectif dans le trou correspondant de la caméra. Mise au point Tournez l’objectif vers la gauche ou la droite pour commander le zoom et effectuer la mise au point de manière à...

  • Page 15: Connexion À D'autres Périphériques

    CONNEXION À D’AUTRES PÉRIPHÉRIQUES Écran SYSTEM POWER VIDEO RESET NETWORK 1 2 3 4 5 1,2 : ALARM IN 1,2 LINK AC 24V 3 : GND DC 12V 4,5 : ALARM OUT 1,2 Alimentation Réseau Connexion à l’écran Connectez le port [VIDEO] de la caméra sur le port d’entrée vidéo de l’écran. Connexion Réseau Connectez le câble Réseau au réseau local ou à...

  • Page 16: Connexion Au Boîtier Du Port E/S

    installation et connexion Connexion au boîtier du port E/S Connectez le signal d’E/S de l’alarme sur le port correspondant situé à l’arrière du boîtier du port. 1 2 3 4 5 SYSTEM POWER VIDEO RESET NETWORK 1 2 3 4 5 1,2 : ALARM IN 1,2 1,2 : ALARM IN 1,2 LINK...

  • Page 17: Modalité D'utilisation Du Contrôleur De Clavier

    configuration de la caméra Vous pouvez configurer les réglages de la caméra à l'aide du Visionneur Web.  Pour accéder au Visionneur Web, reportez-vous à la section « Connexion et confi guration réseau ». (page 26) MODALITÉ D’UTILISATION DU CONTRÔLEUR DE CLAVIER Suivez les étapes ci-dessous pour exécuter le Visionneur Web pour le réglage de menus.

  • Page 18: Menu Principal

    configuration de la caméra MENU PRINCIPAL Vous pouvez configurer les réglages de la caméra selon vos préférences. PROFIL MENU PRINCIPAL MENU PRINCIPAL Sélectionnez un mode approprié à l’ PROFIL environnement de l’installation de la caméra. REG CAMERA REG CAMERA ZONE PRIVEE ZONE PRIVEE REG CAMERA AUTRE REG...
  • Page 19 CONFIGURATION DE LA CAMÉRA Vous pouvez configurer les différents réglages système du module caméra. Utilisez les quatre boutons directionnels ( ▲▼◄ ► ) pour sélectionner l’élément souhaité. ID DE CAMERA Fournit l’ID et la position de la caméra qui s’affiche à l’écran. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à...

  • Page 20: Obturateur

    configuration de la caméra MOUVE REG CAMERA ◄ ► Vous pouvez spécifier un niveau d’AGC pour ID DE CAMERA ID DE CAMERA IRIS IRIS contrôler le mouvement de la caméra. MOUVE MOUVE (T.VITE) (T.VITE)--- Sélectionnez T.VITE pour surveiller un objet MOYEN MOYEN se déplaçant très rapidement dans une scène...

  • Page 21: Bal Blancs

     Si vous réglez SIN sur ON, la zone de compensation sera agrandie au format défi ni pour le facteur de zoom numérique.  Si vous réglez le facteur de zoom numérique sur une valeur supérieure à la zone de compensation, la fonction SIN sera désactivée.

  • Page 22: Agc Sup Couleur

    configuration de la caméra Selon le mode d’enregistrement spécifi é, BAL BLANCS BAL BLANCS sélectionnez un mode BAL BLANCS doté des JOUR/NUIT JOUR/NUIT NUIT NUIT options requises. LUMINENCE LUMINENCE MOYEN MOYEN MODE LUMINANCE : Spécifi ez le niveau de ROUGE ROUGE [ 00 00 ] ] ----...

  • Page 23: Zone Privee

    ZONE PRIVEE Vous pouvez configurer jusqu'à 12 zones privées qui seront masquées pour préserver la confidentialité du sujet en cours d'enregistrement. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalité d’utilisation du contrôleur de clavier ». (page 17) CONFIGURATION DE ZONE Sélectionnez <MENU PRINCIPAL>...

  • Page 24: Autres

    configuration de la caméra AUTRES Vous pouvez réinitialiser la caméra ou sélectionner la couleur des polices OSD (AFF ECR) selon vos préférences. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalité d’utilisation du contrôleur de clavier ». (page 17) LANGUE Vous pouvez sélectionner une langue préférée pour l’...

  • Page 25: Info Systeme

    INFO SYSTEME Vous pouvez consulter les informations relatives au système. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalité d’utilisation du contrôleur de clavier ». (page 17) Sélectionnez <MENU PRINCIPAL> - <INFO INFO SYSTEME ◄...

  • Page 26: Connexion Et Configuration Réseau

     Avant d’installer ce programme et même lorsque celui-ci est en cours d’utilisation, visitez le site Web Samsung www.samsungsecurity.com puis téléchargez et mettez à niveau le système en fonction de la dernière version logicielle disponible. CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM XDSL/CÂBLE...

  • Page 27: Ex.3) Si L'adresse (Lan Ip) Du Routeur Large Bande Est 192.168.Xxx.1

    CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE RÉSEAU DE ZONE LOCALE C'est pour un environnement de réseau vaste comme un bureau d'entreprise, un bâtiment d'entreprise, une administration publique et une usine. SNB-2000 Switch INTERNET Routeur large PC à distance externe IP 공유기...

  • Page 28: Connecter La Caméra Directement À Un Modem Xdsl/Câble Basé Sur Dhcp

    또는 Cable 모뎀 Modem câble PC à distance externe 외부 원격 PC SNB-2000 DDNS 서버 Serveur DDNS (Data Center, KOREA) (Centre de données, COREE) Configurer le Routeur large bande Ceci est activé pour un modem utilisant DHCP.

  • Page 29: Connecter La Caméra Directement Au Réseau De Zone Locale

    Se connecte à la caméra à partir d'un PC local sur le LAN Lancer un navigateur Internet sur le PC local. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur. SNB-2000 Switch INTERNET PC à distance externe 외부...

  • Page 30: Confi Guration De L'adresse Ip

    connexion et configuration réseau CONFIGURATION DE L’ADRESSE IP Boutons utilisés sous IP Installer Élément Description Nom du modèle de la caméra connectée. Device Name Cliquez sur la colonne pour trier la liste par nom de modèle. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. Mode Affiche <Static>...

  • Page 31: Confi Guration De L'adresse Ip Fi Xe

    Adresse URL du serveur DDNS autorisant l’accès à partir d’un système Internet externe. Cependant, cette option sera remplacée par le réglage <IP Address> de la camera en cas d’échec de l’enregistrement DDNS. IPv4 Recherche les caméras réglées sur IPv4. IPv6 Recherche les caméras réglées sur IPv6.
  • Page 32 connexion et configuration réseau Si vous utilisez un Routeur large bande : IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 Subnet Mask : La valeur de <Subnet Mask>...

  • Page 33: Configuration Réseau Automatique

    Cliquez sur [OK]. La confi guration réseau manuelle est ainsi terminée. Lorsque la confi guration manuelle, notamment celle de l’option <IP>, est terminée, la caméra redémarre. Si le Routeur large bande dispose de plusieurs caméras connectées Configurez séparément les réglages IP et les réglages de port. Catégorie Caméra 1 Caméra 2...

  • Page 34: Confi Guration De L'adresse Ip Dynamique

    connexion et configuration réseau Entrez le mot de passe. Ceci est le mot de passe de connexion de l’utilisateur « admin » qui accède à la caméra. Le mot de passe par défaut est « 4321 ». Cliquez sur [OK]. La confi...

  • Page 35: Confi Guration De La Redirection De La Plage De Ports (Mappage De Ports)

    CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS) Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à...

  • Page 36: Connexion À La Caméra Depuis Un Ordinateur Distant Via Internet

    connexion et configuration réseau CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET Un ordinateur distant ne pouvant pas directement accéder à <IP Installer>, vous devriez accéder à la caméra via le réseau du Routeur large bande en utilisant l'adresse URL du serveur DDNS de la caméra.

  • Page 37: Visionneur Web

    visionneur web CONNEXION À LA CAMÉRA Normalement, vous devez procéder comme suit Lancez le navigateur Internet. Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.) • Adresse IP (IPv4) : 192.168.1.200 http://192.168.1.200 - la boîte de dialogue de connexion devrait apparaître.

  • Page 38: Vérification De L'adresse Ddns

    visionneur web Vérification de l'adresse DDNS L’adresse DDNS consiste de : <une des lettres minuscules suivantes : c, m, p> + <les 6 derniers chiffres de l’adresse MAC (Ethernet)> + <websamsung.net> La lettre minuscule sera respectivement <c> si les 6 premiers chiffres de l’adresse MAC (Ethernet) correspondent a <00:00:f0>, <m>...

  • Page 39: Installation D'activex

    INSTALLATION D'ACTIVEX Si vous vous connectez à une caméra pour la première fois, vous afficherez le message d'installation. Procédez ensuite à l’installation de la version requise d’ActiveX afin d’accéder à la caméra pour y contrôler la vidéo en temps réel. Pour les utilisateurs de Windows XP Service Pack 2 Cliquez sur le message d’installation qui s’affi...

  • Page 40: Utilisation De L'écran Direct

    visionneur web UTILISATION DE L’ÉCRAN DIRECT Élément Description Configuration Permet de passer à l'écran Configuration Vous pouvez vérifier la version du micrologiciel, le numéro de série et les informations A propos de relatives au constructeur. Réinit. al Réinitialise l’icône de l’alarme. (Les icônes Alarme et Mouvement disparaissent.) Prise Enregistre l’instantané...

  • Page 41: Sauvegarde

    La capture d’écran est sauvegardée via le chemin spécifi é. Chemin du fi chier par défaut Windows XP : C: \Program Files\Samsung\SNB-2000\SnapShot\Live Pour changer de chemin, cliquez sur [Régler le chemin ( )] et spécifi ez le chemin de votre choix.

  • Page 42: Pour Enregistrer Une Vidéo

    Live Pour changer de chemin, cliquez sur [Régler le chemin ( )] et spécifi ez le chemin de votre choix. Windows Vista, Windows 7 : C:\users\[UserID]\Documents\Samsung\ SNB-2000\VideoClip\Live Sous Windows Vista, Windows 7, le chemin d’enregistrement ne peut être modifi é.

  • Page 43: Écran De Configuration

    écran de configuration POUR ACCÉDER À L'ÉCRAN CONFIGURATION Vous pouvez configurer les réglages par défaut ainsi que les réglages de système, de surimpression et de réseau, et les modifier selon les besoins. Dans l'écran Direct, cliquez sur l'onglet <Confi guration>. L'écran Confi...

  • Page 44: Confi Guration Par Défaut

    écran de configuration CONFIGURATION PAR DÉFAUT Pour configurer les réglages vidéo Vous pouvez régler la résolution et la qualité de l’image vidéo et sélectionner le codec requis. Sélectionnez <D.base> - <Vidéo>. L'écran de confi guration Vidéo apparaît. Luminosité : Réglez la luminosité de l’écran sur une valeur comprise entre 1 et 100.

  • Page 45: Pour Configurer Les Réglages Ip

    Confi guration IPv6 : Permet d’obtenir l’adresse IPv6 pour accéder au réseau IPv6. Confi guration VNP : Permet de spécifi er le port servant à transférer les signaux vidéo via les protocoles Samsung. Port de périphérique (TCP) : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 60001 (TCP).

  • Page 46: Pour Configurer Le Compte Utilisateur

    écran de configuration Port de multidiffusion : Port UDP utilisé pour le transfert du signal vidéo via les protocoles multidiffusion UDP. La valeur par défaut est 60005 (UDP). TTL* : Réglez la valeur TTL correspondant au paquet VNP. La valeur par défaut est 63, mais vous pouvez changer d’adresse en spécifi ant une valeur comprise entre 0 et 255.
  • Page 47 Enregistrement de l'utilisateur Depuis la fenêtre de confi guration UTIL, cliquez sur [Insérer]. La fenêtre Enregistrement utilisateur apparaît. Entrez les valeurs respectives de <Identifi ant utilisateur>, <Mot de passe> et <Confi rmer mot de p.>. Vous pouvez entrer jusqu'à 9 caractères alphanumériques ou spéciaux (à...

  • Page 48: Pour Régler L'affichage De La Langue

    écran de configuration Pour régler l'affichage de la langue Cliquez sur <D.base> - <Langue>. La fenêtre de confi guration Langue apparaît. Vous avez le choix entre 7 langues (anglais/coréen/chinois/ français/italien/espagnol/allemand). Une fois le réglage effectué, cliquez sur [Appliquer]. La langue sélectionnée s’applique immédiatement.

  • Page 49: Pour Consulter Les Informations Du Journal

     La valeur <IP du serveur NTP> est fournie par un organisme public inscrit sur une liste d’organismes soumise à modifi cation.  Dans un réseau local, un serveur NTP distinct doit être manuellement défi ni.  L’heure actuelle varie selon les réglages régionaux (GMT, heure d’été) ou nationaux (confi guration de l’heure sur l’ordinateur).

  • Page 50: Pour Réinitialiser Le Système

    écran de configuration Lorsque la mise à jour logicielle est terminée, vous serez invité à redémarrer le système. Cliquez sur [OK] pour redémarrer le système. La connexion en cours sera interrompue, il faudra donc la rétablir.  Cependant, en cas de déconnexion réseau, de panne de courant ou de dysfonctionnement de l’ordinateur durant la mise à...

  • Page 51: Confi Guration De La Surimpression

    Installer un certif. public : Pour installer le certifi cat sur la caméra, il faut saisir un nom de certifi cat (celui-ci peut être arbitrairement affecté par l’utilisateur) et indiquer un fi chier de certifi cat émis par l’autorité concernée ainsi qu’un fi chier de clé. Une fois que vous avez effectué...

  • Page 52: Confi Guration D'événement

    écran de configuration CONFIGURATION D’ÉVÉNEMENT Pour configurer une fonction de transfert d’événement Vous pouvez régler le serveur FTP/courrier électronique (SMTP) pour transférer les images de l’alarme présentes sur la caméra, lors de la survenue d'un événement d'alarme. Sélectionnez <Evenement> - <Config. transf.>. La fenêtre de configuration Config transf.
  • Page 53 Chemin de téléchargement : Vous pouvez spécifi er le chemin du répertoire FTP vers lequel vous allez transférer une image d'alarme. Vous pouvez également défi nir un chemin simplement en tapant </nom du répertoire> ou <nom du répertoire> dans ce champ. En l'absence de toute spécifi...

  • Page 54: Pour Régler Une Image D'alarme

    écran de configuration Pour régler une image d'alarme Vous pouvez régler le transfert de l’image de l’alarme vers le serveur FTP/SMTP. Sélectionnez une méthode de transfert à la survenue d’un événement ou lors de l’activation de la fonction de transfert programmé. Cliquez sur <Evenement>...

  • Page 55: Pour Régler Une Entrée D'alarme

    Pour régler une entrée d'alarme Sélectionnez <Evenement> - <Entree alerte 1> ou <Entree alerte 2>. La fenêtre de confi guration Entrée alerte apparaît. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés. Confi guration du périphérique d'entrée : Sélectionnez un type d’...
  • Page 56 écran de configuration Réglage de la fonction Détection de mouvement Activez la détection de mouvement. Sélectionnez le niveau de sensibilité de la détection de mouvement. Placez le curseur sur un point de la vidéo, puis faites glisser celui-ci vers l’ emplacement de votre choix.

  • Page 57: Pour Configurer Le Transfert Programmé

    Pour configurer le transfert programmé Vous pouvez définir le transfert de l’image JPEG vers le serveur FTP/SMTP selon un intervalle spécifique. Sélectionnez <Evenement> - <Prog.>. La fenêtre de confi guration Programmer transfert apparaît. Programmer la fonction de transfert : En sélectionnant <Activer>, la fonction de transfert programmé...

  • Page 58: Confi Guration Réseau

    [Appliquer]. Vos réglages seront ainsi sauvegardés. VNP transit : Vous pouvez régler le Protocole Samsung (VPN) pour le service de lecture en transit. Protocole : Sélectionnez un protocole de transfert vidéo parmi TCP*, UDP (dif ind)* et UDP (multidiff)*.

  • Page 59: Profi L

    annexes PROFIL MENU CONFIG CAMERA STANDARD RÉTROÉCL JOUR/NUIT BANQUE Menu parent Sous-menus IRIS OBJECTIF NIVEAU RÉTROÉCL (T.VITE) (T.VITE) (T.VITE) (T.VITE) MOUVEMENT NORM LENT MOYEN MOYEN MOYEN MOYEN MOYEN MOYEN OBTURATEUR AUTO 1/250 AUGMENTER SENS. AUTO X4 AUTO X2 AUTO X4 AUTO X4 AUTO X4 AUTO X4...

  • Page 60: Terminology

    annexes TERMINOLOGY GOP : La valeur par défaut est 15. Lorsque le réglage est spécifié sur 15, une seule image I est générée toutes les 15 images, le groupe d’images GOP étant constitué d’une image I et de 14 images P. Plus la valeur GOP est faible, meilleure la qualité de l'image ; le débit binaire et la taille des données augmentent toutefois provoquant une diminution de la valeur en fps.

  • Page 61: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Description Élément NTSC Type de Couleur/N&B Couleur caméra Périphérique 1/3" Capteur CCD Super-HAD PS Image Total 811 x 508 795 x 596 Pixels Effectifs 768 x 494 752 x 582 Système Progressive Balayage Fréquence horizontale 15,734 Hz 15,625 Hz Fréquence verticale 59,94 Hz 50 Hz...
  • Page 62 annexes Description Élément NTSC Sortie vidéo Sortie vidéo Flux vidéo 1.0Vp-p Rapport Rapport signal/bruit 52 dB environ signal/bruit Type lecteur objectif MANUEL/AI(VIDEO/DC) Objectif Type montage CS/C Système d’exploitation Linux embarqué Mémoire flash 32 Mo Mémoire vive 256 Mo Carte réseau TI Davinci Matériel Ethernet...
  • Page 63 (TCP, UDP), Multidiffusion (UDP) Authentification de l'identifiant HTTPS Sécurité Authentification de l'identifiant en abrégé DDNS Prise en charge des serveurs Samsung DDNS et Public DDNS Conformité ONVIF 10 utilisateurs max en mode Diffusion individuelle (TCP, UDP) Nombre maximal d’utilisateurs en accès 20 utilisateurs max en mode Multidiffusion (UDP) Surveillance en direct, contrôle E/S alarme, commande menu...
  • Page 64 annexes Description Élément NTSC Fournit la fonctionnalité pour contrôler les caméras et définir/ extraire les valeurs de paramètres internes. API HTTP Commande CGI Obtenir image JPEG ou lecture en transit MJPEG Contrôle E/S Alarme API RTP/RTSP En-tête RTP, Document de commande RTSP API ActiveX pour visionnage de flux de données depuis la ActiveX camera IP.

  • Page 65: Vitesse D'enregistrement (Ntsc)

    VITESSE D'ENREGISTREMENT (NTSC)  Conditions d’expérience: MJPEG - Résolution(CIF), Qualité(1), Vitesse d'enregistrement(1) H.264 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15), Débloq.(ON), Profi l(Baseline), Cod entropique(CAVLC), Estimation mvt(HPel) MPEG4 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15) ❖...
  • Page 66 annexes ❖ H.264 (4CIF) Vi t esse d'enregi s trement 30 FPS 15 FPS 8 FPS 3 FPS 1 FPS Qualité 2298 Kbps 1229 Kbps 737 Kbps 369 Kbps 147 Kbps NIVEAU10 19 FPS 10 FPS 6 FPS 3 FPS 1 FPS 1751 Kbps 1198 Kbps...
  • Page 67 ❖ MPEG4 (VGA) Vi t esse d'enregi s trement 30 FPS 15 FPS 8 FPS 3 FPS 1 FPS Qualité 4055 Kbps 2580 Kbps 1290 Kbps 737 Kbps 221 Kbps NIVEAU10 22 FPS 14 FPS 7 FPS 4 FPS 1 FPS 3533 Kbps 2304 Kbps 1075 Kbps...
  • Page 68 annexes ❖ H.264 (VGA) Vi t esse d'enregi s trement 30 FPS 15 FPS 8 FPS 3 FPS 1 FPS Qualité 2089 Kbps 1229 Kbps 737 Kbps 369 Kbps 147 Kbps NIVEAU10 17 FPS 10 FPS 6 FPS 3 FPS 1 FPS 1659 Kbps 1014 Kbps...
  • Page 69 ❖ MPEG4 (CIF) Vi t esse d'enregi s trement 30 FPS 15 FPS 8 FPS 3 FPS 1 FPS Qualité 1382 Kbps 691 Kbps 369 Kbps 184 Kbps 55 Kbps NIVEAU10 30 FPS 15 FPS 8 FPS 4 FPS 1 FPS 1152 Kbps 576 Kbps 307 Kbps...
  • Page 70 annexes ❖ H.264 (CIF) Vi t esse d'enregi s trement 30 FPS 15 FPS 8 FPS 3 FPS 1 FPS Qualité 922 Kbps 461 Kbps 215 Kbps 123 Kbps 37 Kbps NIVEAU10 30 FPS 15 FPS 7 FPS 4 FPS 1 FPS 691 Kbps 346 Kbps...

  • Page 71: Vitesse D'enregistrement (Pal)

    VITESSE D'ENREGISTREMENT (PAL)  Conditions d’expérience: MJPEG - Résolution(CIF), Qualité(1), Vitesse d'enregistrement(1) H.264 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15), Débloq.(ON), Profi l(Baseline), Cod entropique(CAVLC), Estimation mvt(HPel) MPEG4 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15) ❖...
  • Page 72 annexes ❖ H.264 (4CIF) Vi t esse d'enregi s trement 25 FPS 13 FPS 6 FPS 3 FPS 1 FPS Qualité 2359 Kbps 1180 Kbps 737 Kbps 442 Kbps 147 Kbps NIVEAU10 16 FPS 8 FPS 5 FPS 3 FPS 1 FPS 1991 Kbps 1106 Kbps...
  • Page 73 ❖ MPEG4 (VGA) Vi t esse d'enregi s trement 25 FPS 13 FPS 6 FPS 3 FPS 1 FPS Qualité 4424 Kbps 2654 Kbps 1327 Kbps 664 Kbps 221 Kbps NIVEAU10 20 FPS 12 FPS 6 FPS 3 FPS 1 FPS 3871 Kbps 2212 Kbps 1106 Kbps...
  • Page 74 annexes ❖ H.264 (VGA) Vi t esse d'enregi s trement 25 FPS 13 FPS 6 FPS 3 FPS 1 FPS Qualité 2507 Kbps 1327 Kbps 737 Kbps 442 Kbps 147 Kbps NIVEAU10 17 FPS 9 FPS 5 FPS 3 FPS 1 FPS 1991 Kbps 1217 Kbps...
  • Page 75 ❖ MPEG4 (CIF) Vi t esse d'enregi s trement 25 FPS 13 FPS 6 FPS 3 FPS 1 FPS Qualité 1382 Kbps 664 Kbps 332 Kbps 166 Kbps 55 Kbps NIVEAU10 25 FPS 12 FPS 6 FPS 3 FPS 1 FPS 1152 Kbps 553 Kbps 276 Kbps...
  • Page 76 annexes ❖ H.264 (CIF) Vi t esse d'enregi s trement 25 FPS 13 FPS 6 FPS 3 FPS 1 FPS Qualité 922 Kbps 442 Kbps 221 Kbps 111 Kbps 37 Kbps NIVEAU10 25 FPS 12 FPS 6 FPS 3 FPS 1 FPS 691 Kbps 332 Kbps...

  • Page 77: Résolution De Problèmes

    RÉSOLUTION DE PROBLÈMES PROBLEME SOLUTION Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés. Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés. Si elle est connectée en utilisant DHCP, vérifier que la caméra peut Je n'ai pas accès à...
  • Page 78 annexes PROBLEM SOLUTION J'ai activé la fonction de détection Vérifier les paramètrages dans la séquence suivante : de mouvement dans la détection A. NTP doit être configuré correctement. de mouvement, mais les fichiers .jpg ne sont pas envoyés par B. La fonction Détection de mouvement doit être activée. FTP/SMTP même après que la C.

  • Page 79: Gpl/Lgpl Software License

    GPL/LGPL. You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.

  • Page 80: Terms And Conditions For Copying, Distribution And Modification

    original authors' reputations. you receive it, in any medium, provided that you conspicuously and appropriately Finally, any free program is threatened publish on each copy an appropriate constantly by software patents. We wish copyright notice and disclaimer of to avoid the danger that redistributors of a warranty;...
  • Page 81 based on the Program is not required performing source distribution, a to print an announcement.) complete machinereadable copy of the corresponding source code, These requirements apply to the modifi ed to be distributed under the terms work as a whole. If identifi able sections of Sections 1 and 2 above on a of that work are not derived from medium customarily used for software...
  • Page 82 However, parties who have received then the only way you could satisfy both copies, or rights, from you under this it and this License would be to refrain License will not have their licenses entirely from distribution of the Program. terminated so long as such parties If any portion of this section is held invalid remain in full compliance.

  • Page 83: End Of Terms And Conditions

    a version number of this License which TO IN WRITING WILL ANY applies to it and "any later version", you COPYRIGHT HOLDER, OR ANY have the option of following the terms and OTHER PARTY WHO MAY MODIFY conditions either of that version or of any AND/OR REDISTRIBUTE DAMAGES, later version published by the Free Software INCLUDING ANY GENERAL, SPECIAL,...
  • Page 84 WARRANTY ; without even the implied program is a subroutine library, you may warranty of MERCHANTABILITY or consider it more useful to permit linking FITNESS FOR A PARTICULAR PURPOSE. proprietary applications with the library. If See the GNU General Public License for this is what you want to do, use the GNU more details.

  • Page 85: Terms And Conditions

    or asking you to surrender the rights. development and use of software on Therefore, you have certain responsibilities general-purpose computers, but in those if you distribute copies of the software, or if that do, we wish to avoid the special danger you modify it: responsibilities to respect the that patents applied to a free program freedom of others.
  • Page 86 An interactive user interface displays performing those activities but which are not “Appropriate Legal Notices” to the extent part of the work. For example, Corresponding that it includes a convenient and prominently Source includes interface defi nition fi les visible feature that (1) displays an appropriate associated with source fi...
  • Page 87 3. Protecting Users' Legal Rights From c) You must license the entire work, as a Anti-Circumvention Law. whole, under this License to anyone who comes into possession of a copy. This No covered work shall be deemed part of an License will therefore apply, along with effective technological measure under any any applicable section 7 additional terms,...
  • Page 88 model, to give anyone who possesses A “User Product” is either (1) a “consumer the object code either (1) a copy of the product”, which means any tangible personal Corresponding Source for all the software property which is normally used for personal, in the product that is covered by this family, or household purposes, or (2) anything License, on a durable physical medium...
  • Page 89 or installed by the recipient, or for the User works containing it; or Product in which it has been modifi ed or c) Prohibiting misrepresentation of the origin installed. Access to a network may be of that material, or requiring that modifi ed denied when the modifi...
  • Page 90 or modify it is void, and will automatically from the original licensors, to run, modify terminate your rights under this License and propagate that work, subject to this (including any patent licenses granted under License. You are not responsible for enforcing the third paragraph of section 11).
  • Page 91 Each contributor grants you a non-exclusive, prohibits the exercise of, or is conditioned worldwide, royalty-free patent license under on the non-exercise of one or more of the the contributor's essential patent claims, to rights that are specifi cally granted under this make, use, sell, offer for sale, import and License.
  • Page 92 work, and to convey the resulting work. TO, THE IMPLIED WARRANTIES OF The terms of this License will continue to MERCHANTABILITY AND FITNESS FOR A apply to the part which is the covered work, PARTICULAR PURPOSE. THE ENTIRE RISK but the special requirements of the GNU AS TO THE QUALITY AND PERFORMANCE Affero General Public License, section 13, OF THE PROGRAM IS WITH YOU.
  • Page 93 USA Everyone is permitted to copy and we gave you. You must make sure that distribute verbatim copies of this license they, too, receive or can get the source document, but changing it is not allowed. code. If you link other code with the library, you must provide complete object fi...
  • Page 94 Public License therefore permits such a “work that uses the library”. The former linking only if the entire combination fi ts contains code derived from the library, its criteria of freedom. The Lesser General whereas the latter must be combined with Public License permits more lax criteria for the library in order to run.
  • Page 95 is covered only if its contents constitute a well-defi ned independent of the application. work based on the Library (independent of Therefore, Subsection 2d requires that any the use of the Library in a tool for writing it). application-supplied function or table used Whether that is true depends on what the by this function must be optional: if the Library does and what the program that...
  • Page 96 it is irreversible for that copy, so the ordinary though the source code is not. Whether this GNU General Public License applies to all is true is especially signifi cant if the work subsequent copies and derivative works can be linked without the Library, or if the made from that copy.
  • Page 97 1 and 2 above); and, if the work is either source or binary form) with the major an executable linked with the Library, components (compiler, kernel, and so with the complete machine readable “ on) of the operating system on which the work that uses the Library”, as object executable runs, unless that component code and/or source code, so that the...
  • Page 98 it. However, nothing else grants you is intended to apply, and the section permission to modify or distribute the as a whole is intended to apply in other Library or its derivative works. These circumstances. actions are prohibited by law if you do It is not the purpose of this section to not accept this License.

  • Page 99: How To Apply These Terms To Your New Libraries

    later version published by the Free Software PERMITTED ABOVE, BE LIABLE TO Foundation. If the Library does not specify YOU FOR DAMAGES, INCLUDING a license version number, you may choose ANY GENERAL, SPECIAL, any version ever published by the Free INCIDENTAL OR CONSEQUENTIAL Software Foundation.
  • Page 100 WARRANTY; without even the implied use in the OpenSSL Toolkit. (http://www. warranty of MERCHANTABILITY or openssl.org/)” FITNESS FOR A PARTICULAR PURPOSE. 4. The names “OpenSSL Toolkit” and See the GNU Lesser General Public “OpenSSL Project” must not be used to License for more details.

  • Page 101: Original Ssleay License

    Original SSLeay License 4. If you include any Windows specifi c code (or a derivative thereof) from the apps Copyright (C) 1995-1998 Eric Young (eay@ directory (application code) you must cryptsoft. com) All rights reserved. This include an acknowledgement: “This package is an SSL implementation written product includes software written by Tim by Eric Young (eay@cryptsoft.
  • Page 102 Samsung Techwin se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à...
  • Page 103 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefi eld Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
