4 Raccordement à l'alimentation en tension
Schéma de raccordement
10
4.2 Schéma de raccordement du boîtier à deux
chambres
Les schémas suivants sont valables aussi bien pour la version non-Ex
que pour la version Ex-ia.
/ L
1
/ N
PE

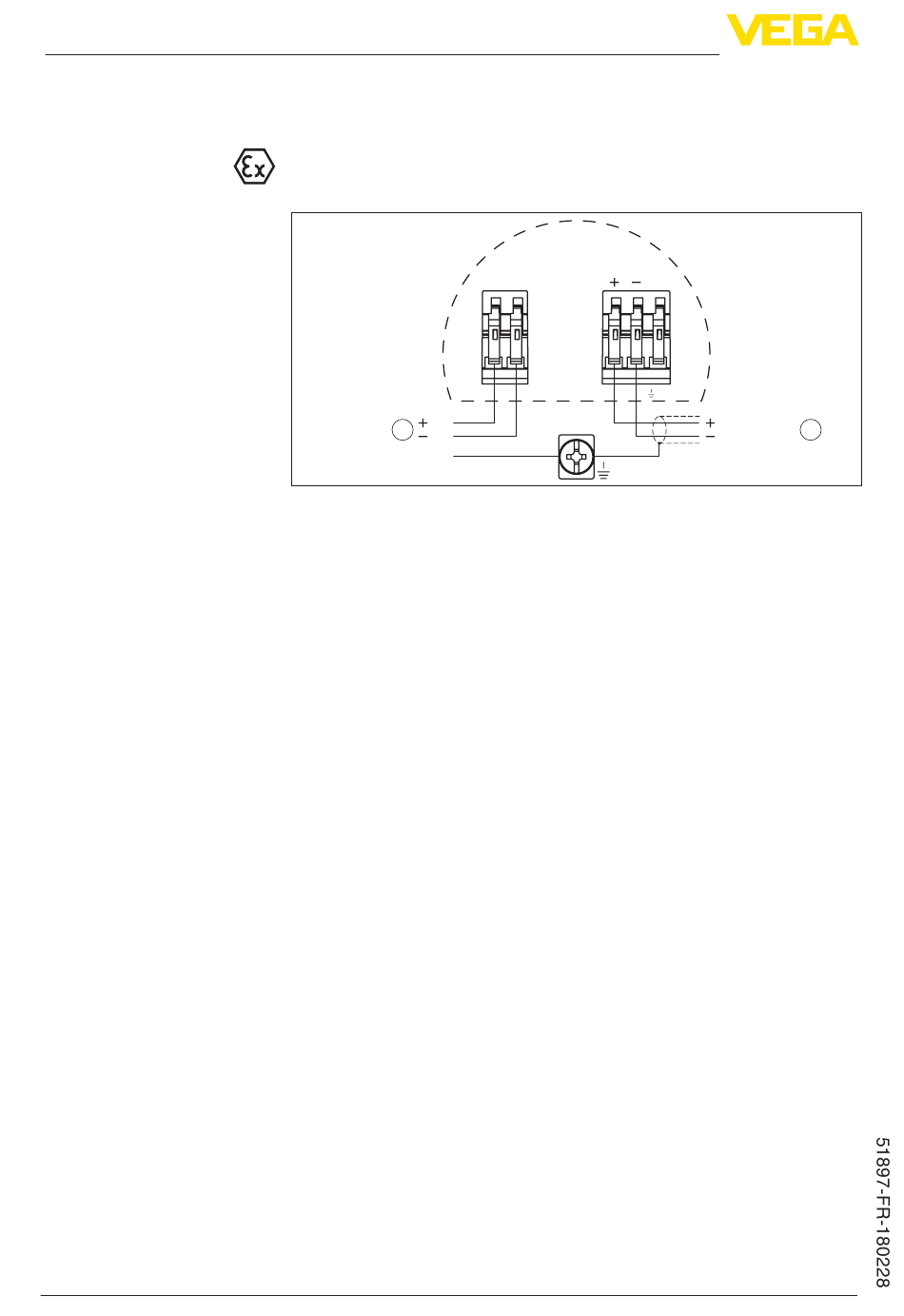

Fig. 3: Schéma de raccordement - boîtier à deux chambres
1
Tension d'alimentation
2
Sortie signal
4...20mA
L1 N
GND
1
2
3
4
VEGAPULS 66 • 4 ... 20 mA/HART - quatre fils
IS
2
4 ... 20 mA
