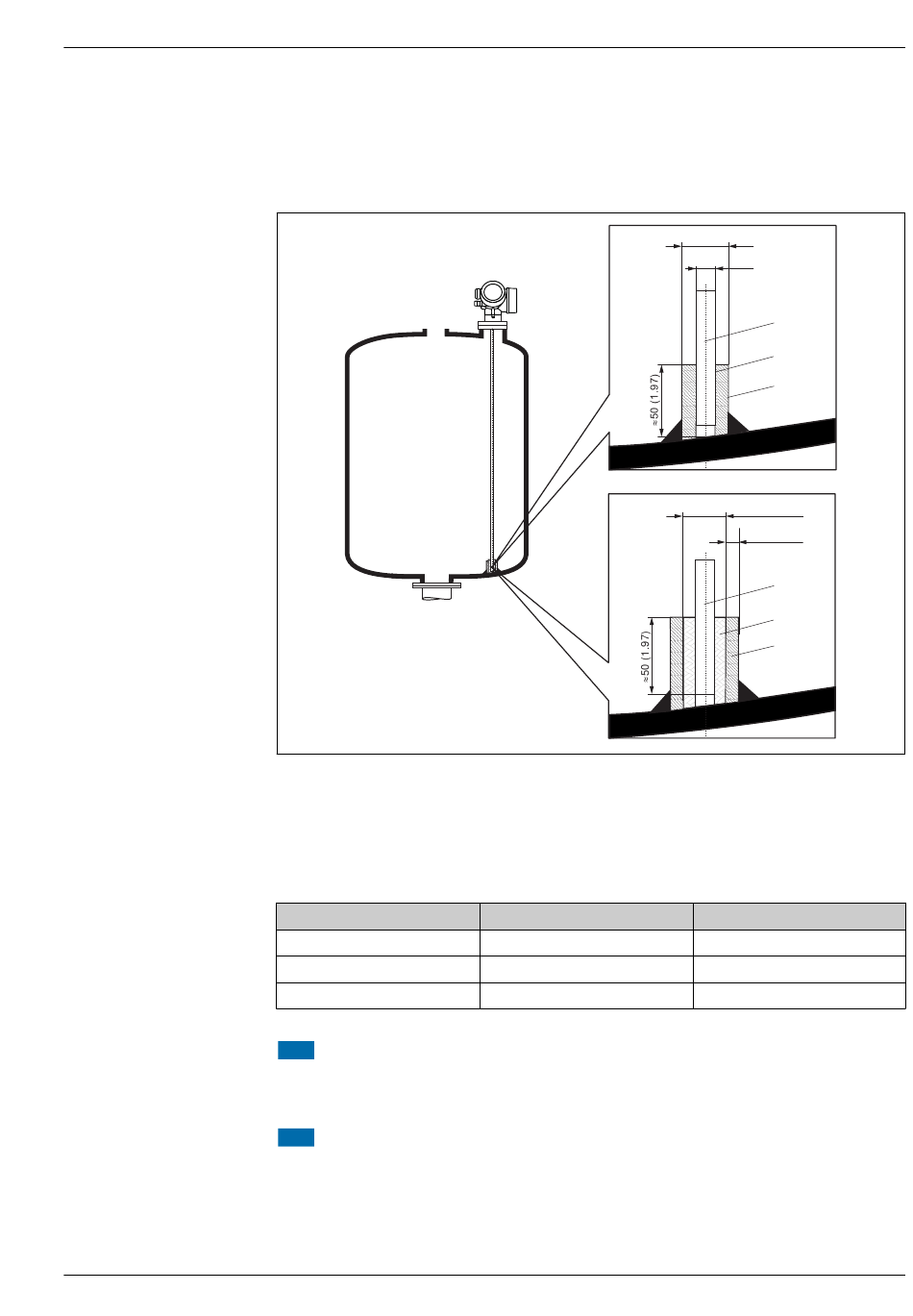

Fixation des sondes à tige
• Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire.
• Une fixation est en général nécessaire en cas d' é coulement horizontal (p. ex. par un agitateur) ou
de fortes vibrations.
• Ne fixer les sondes à tige que directement à leur extrémité.
1 Tige de sonde, non revêtue
2 Manchon étroitement foré pour assurer le contact électrique entre la tige et le manchon !
3 Tube métallique court, p. ex. soudé en place
4 Tige de sonde, revêtue
5 Manchon en matière synthétique, p. ex. PTFE, PEEK, PPS
6 Tube métallique court, p. ex. soudé en place
 Sonde
8 mm (1/3")
12 mm (1/2")
16 mm (0,63in)
AVIS
Une mauvaise mise à la terre de l'extrémité de la sonde peut entraîner des erreurs de mesure.
‣
Percer étroitement le manchon de fixation pour assurer un bon contact électrique entre le
manchon et la tige de sonde.
AVIS
Le soudage peut endommager le module électronique principal.
‣
Avant le soudage : relier la tige de sonde à la terre et démonter l' é lectronique.
mm (in)
 a [mm (inch)]
< 14 (0,55)
< 20 (0,78)
< 26 (1,02)
ø a
ø b
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
 b [mm (inch)]
8,5 (0.34)
12,5 (0.52)
16,5 (0.65)
A0012607
