Guide d'installation
Plage de pression de fonctionnement du capteur Alert-3:
Pression moyenne
Haute Pression
Aspiration médicale
ATTENTION: Pour vous protéger de l'électricité statique, veillez à décharger l'électricité statique corporelle
avant d'installer l'alarme de gaz médicaux et les capteurs. Ne pas mettre à la terre le fil de masse blindé au
niveau du capteur à l'intérieur du boîtier arrière du panneau

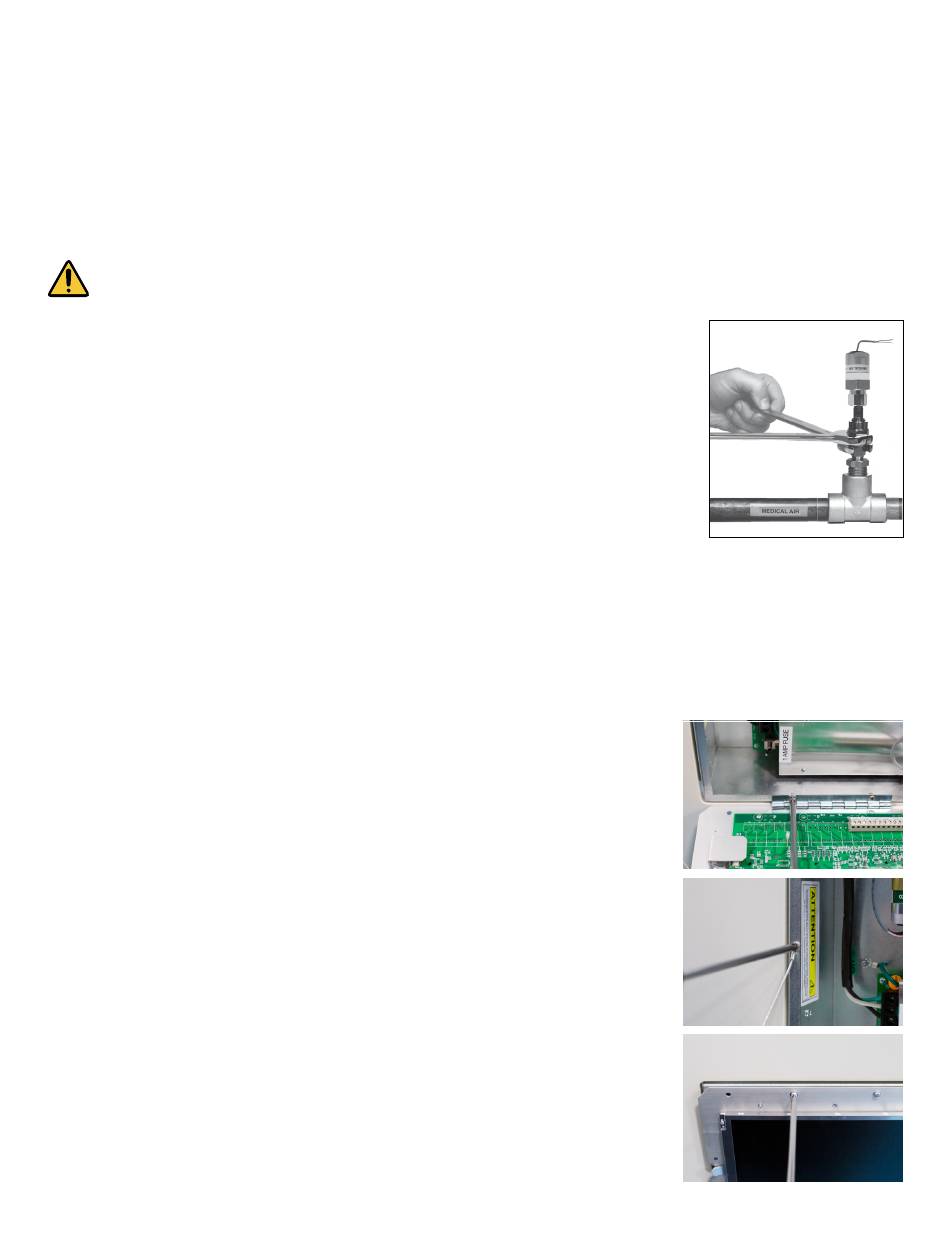

B: ÉLOIGNÉ (à l'extérieur du boîtier arrière)
i.
Connectez un «T » et un raccord ¼ po NPT femelle x DISS» (fourni par d'autres) à
la tuyauterie;
ii. Positionnez le module capteur du gaz spécifique à installer;
iii. Vissez le raccord anti-retour DISS à la conduite de gaz appropriée;
iv. Le module capteur contient un raccord spécifique DISS. Placez la partie
mamelon et noix mâle dans le clapet anti-retour et à l'aide d'une clé, vissez bien
pour éviter toute fuite.
v. Dans une boîte de jonction (fournie par un tiers), utilisez des capuchons de connexion pour brancher le
câble de capteur à paire torsadée blindée de calibre 22 au câble d'installation (fourni par un tiers).
vi. En présence de toute interférence électrique, magnétique, radiofréquence, sans fil ou autre interférence,
l'installation du câble (fournie par un tiers) allant de la boîte de jonction (fournie par un tiers) à l'alarme
DOIT être placé dans un conduit métallique.
ÉTAPE 5: ENSEMBLE MODULE/CHÂSSIS
1. Fixez l'écran ACL à l'assemblage du boîtier arrière à l'aide de vis à tête
plate (fournies avec le cadre dans un sac en plastique.
2. Fixez le fil du cadre avec 2 vis à tête bombée (fournies avec le cadre dans
un sac en plastique). Cela permettra à l'assemblage du cadre et au boîtier
arrière d'être solidement fixés ensemble.
3. Fermez l'écran ACL avec un boîtier arrière en serrant les deux vis fournies
avec la plaque de séparation.
8
Amico Corporation
(0 à 99 psi)
-
Oxygène, Air Médical, Protoxyde D'Azote, Dioxyde de Carbone
(0 à 249 psi)
-
Azote, Air Instrument
(0 à 30 inHg)
-
Aspiration Médicale, Gaz Anesthesiques
REMOTE (Outside the Back Box)
P a g e : 1 2
2.
In the back box, there are
colour coded gas labels
located under the DISS
Demand check valves. Each
label identifies where each
sensor module is to be
placed.
3.
The sensor module contains
a gas specific DISS fitting.
Push the sensor module
hex-nut and nipple adapter
up into the demand check-
valve. With a wrench, tighten the nut so that it makes a good seal.
NOTE: Pressure on sensors are not to exceed
for Pressure sensors and
d'alarme.
1.
Connect a Tee (supplied
by others) to the pipeline
with a 1/4" NPT female
connection that will accept
the DISS Demand check-
valve.
2.
Locate the gas specific
sensor module to be
installed.
3.
Thread the DISS Demand
check-valve into the
correct gas pipe line.
4.
The sensor module contains a gas specific DISS fitting. Push the
sensor module hex-nut and nipple adapter up into the demand
check-valve. With a wrench, tighten the nut so that it makes a
good seal.
250psi
30"
for Vacuum sensors
