ÉTAPE 7: MODULE CAPTEUR
A: AFFICHAGE DE GAZ (sur l'emplacement de l'écran)

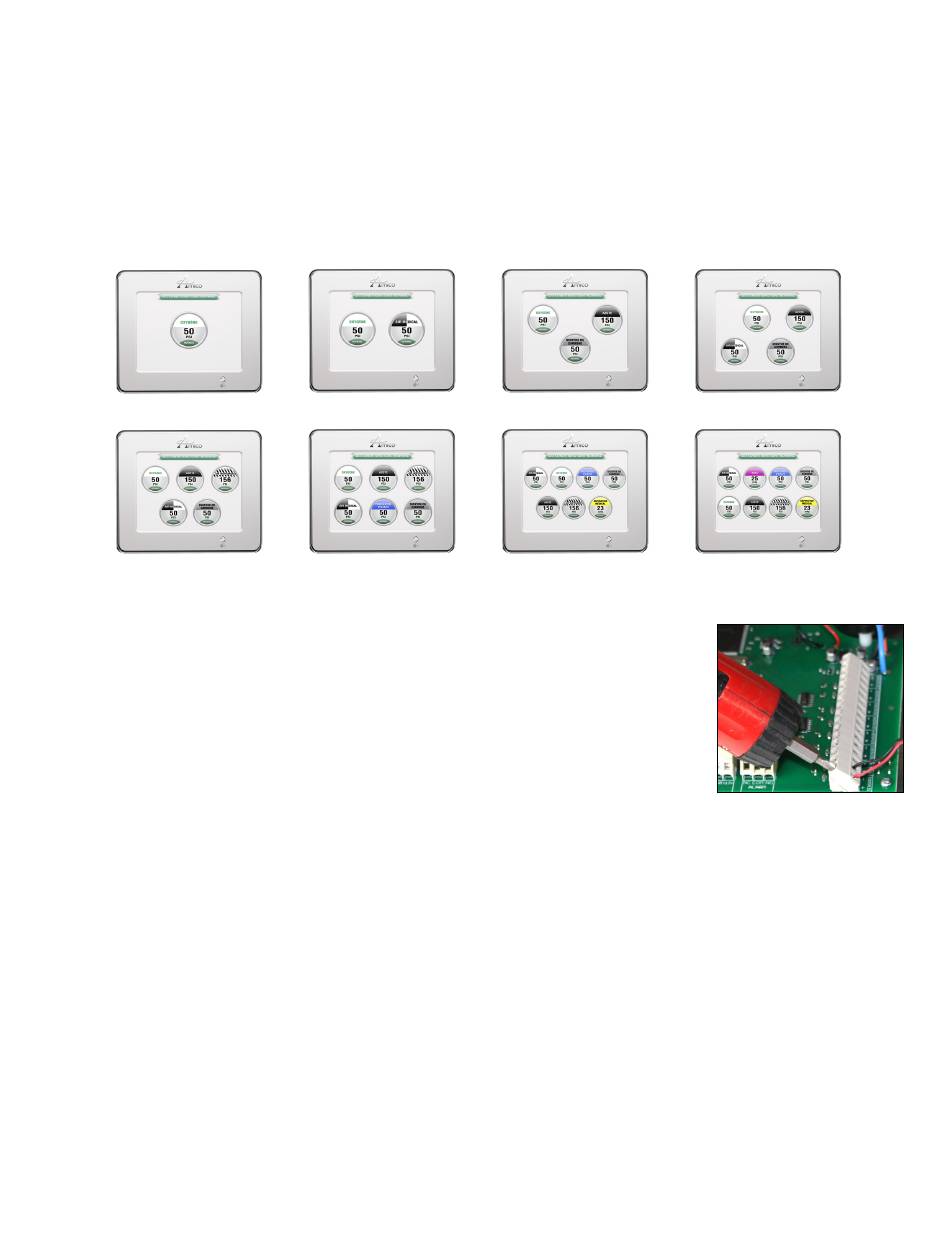

L'affichage de gaz dépend du module capteur sur lequel chaque gaz individuel est branché. Le tableau ci-dessous
indique quel module capteur correspond à l'emplacement du gaz qui s'affiche sur le module d'affichage ACL.
1 Gaz
5 Gaz
B: LOCAL (à l'intérieur du boîtier arrière)
i.
Le module de capteur est muni d'un câble de calibre 22 multibrin, blindé et à
paire torsadée, de 6 po - 8 po [01 m – 0,2 m]. Un câble est rouge (positif ) et l'autre
noir (négatif ). Branchez les câbles tel qu'indiqué à l'Appendice D. Le câble rouge
se connecte au bornier du « Sensor + » et le noir au « Sensor - ». Le bornier du
module d'affichage indique clairement les connexions des câbles du capteur.
ii. Répétez ces procédures pour tous les modules capteurs.
C: ÉLOIGNÉ (à l'extérieur du boîtier arrière)
i.
Le module de capteur est muni d'un câble de calibre 22 multibrin, blindé et à paire torsadée, de 6 po-8 po
[01 m – 0,2 m]. Branchez les câbles dans une boîte de jonction-fournie par d'autres- située près du capteur
tel qu'indiqué dans le diagramme électrique.
ii. Utilisez UNIQUEMENT un câble de calibre 22 multibrin, blindé et à paire torsadée, jusqu'à 2000 pi [609,6 m].
Des débouchures sont incluses dans le boîtier de montage d'alarme.
iii. Branchez le câble rouge au bornier sur le module d'affichage indiqué « Sensor + ». Branchez le câble noir
sur le module d'Affichage indiqué « Sensor - » tel qu'indiqué à l'Appendice E.
iv. Répétez ces procédures pour tous les modules capteurs.
REMARQUE:
• Lorsque des capteurs à distance sont utilisés, UNIQUEMENT un câble de calibre 22 multibrin, blindé à paire
torsadée doit être utilisé (BELDEN 8451 ou équivalent, fourni par un tiers).
• Ne pas relier à la terre le fil de vidange du blindage au capteur ou à l'intérieur du boîtier de montage du
panneau d'alarme.
