Installation

Précautions concernant l'emplacement de
l'installation
1

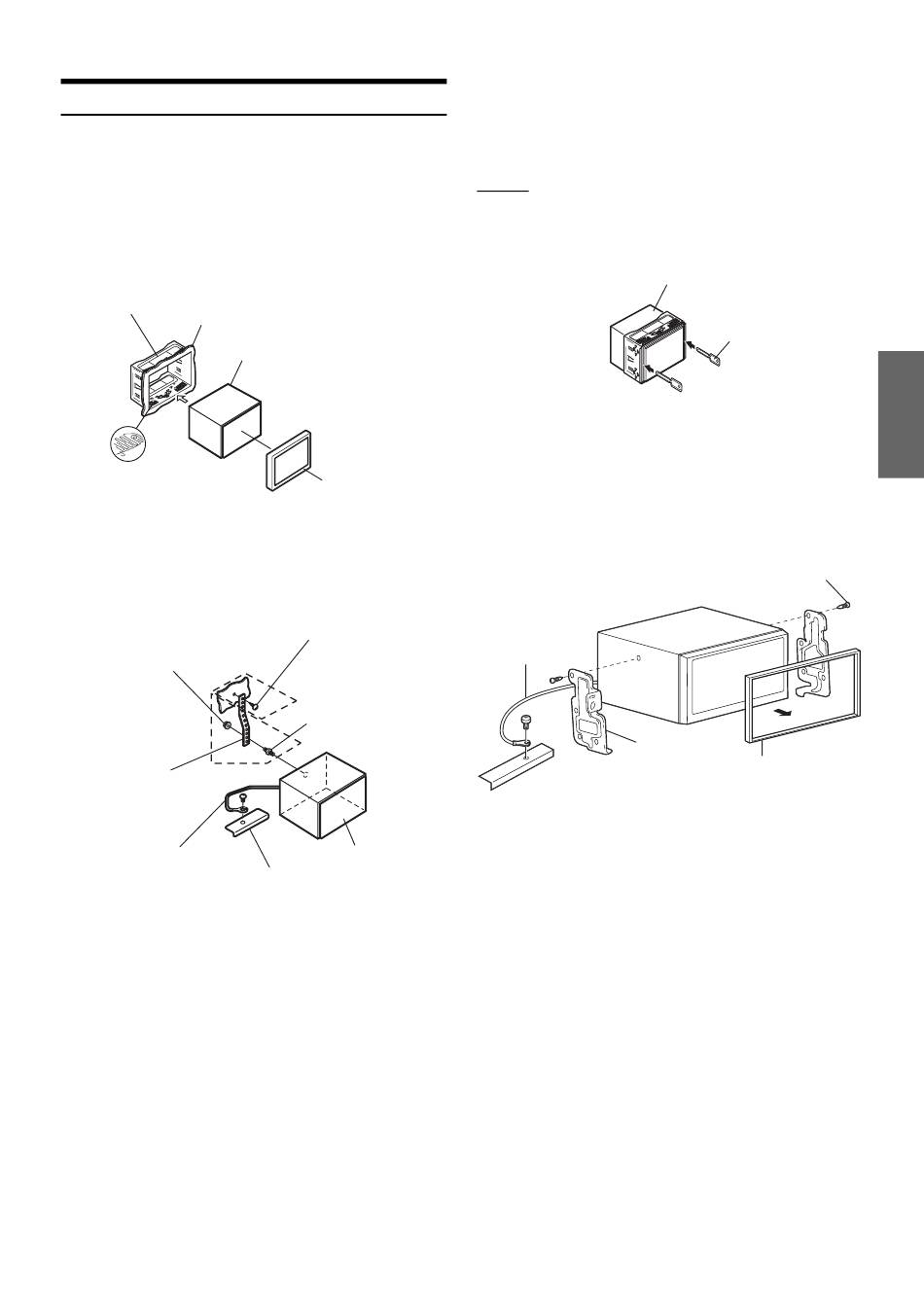

Retirez le boîtier de fixation de l'appareil
(reportez-vous à la section « Dépose » à la page 69).
Faites glisser l'appareil dans le boîtier de fixation,
puis fixez-le.
Le cadran fourni peut être monté.
Boîtier de fixation (fournie)
Tableau de bord
Cet appareil
Plaques de maintien*
* Si le boîtier de fixation n'est pas correctement fixé sur le tableau de
bord, vous pouvez plier légèrement les plaques de maintien pour
remédier au problème.
2
Écrou hexagonal (M5)
Languette de
fixation
métallique
Fil de terre
Renforcez l'unité principale à l'aide d'une languette
de fixation métallique (non fournie). Fixez le fil de
terre de l'appareil à un élément métallique propre à
1
l'aide d'une vis (* ) déjà fixée au châssis du
véhicule.
• Pour la vis désignée par le symbole « *
à l'emplacement de montage choisi.
Connectez chaque fil d'entrée de l'amplificateur ou
de l'égaliseur au fil de sortie correspondant situé
sur le côté arrière gauche de l'iXA-W404. Raccordez
tous les autres fils de l'iXA-W404 selon les
indications de la section RACCORDEMENTS.
Plaque avant (fournie)
Vis
2
*
Tige filetée
1
*
Cet appareil
Châssis
2
», utilisez une vis appropriée
3
Faites glisser l'iXA-W404 dans le tableau de bord
jusqu'à ce que vous entendiez un clic. Cela permet
de s'assurer que l'appareil est correctement bloqué
et qu'il ne risque pas de sortir accidentellement du
tableau de bord.
Dépose
1. Insérez les clés de support dans l'appareil le long des
guides situés des deux côtés de l'appareil. Vous
pouvez alors retirer l'appareil du boîtier de fixation.
2. Extrayez l'appareil hors du tableau de bord en le
maintenant déverrouillé.
<VOITURE JAPONAISE>
Retirez la plaque avant, puis fixez le fil de terre de l'appareil à un
élément métallique propre à l'aide d'une vis (*) déjà fixée au
châssis du véhicule.
Fixez le support de fixation original de chaque côté de
l'iXA-W404 à l'aide des vis fournies avec l'iXA-W404.
Fil de terre
*
Fixation
Support
Châssis
Cet appareil
Clés de support
(fournies)
Vis (M5 × 8) (fournies)
Plaque avant (fournie)
69
-FR
