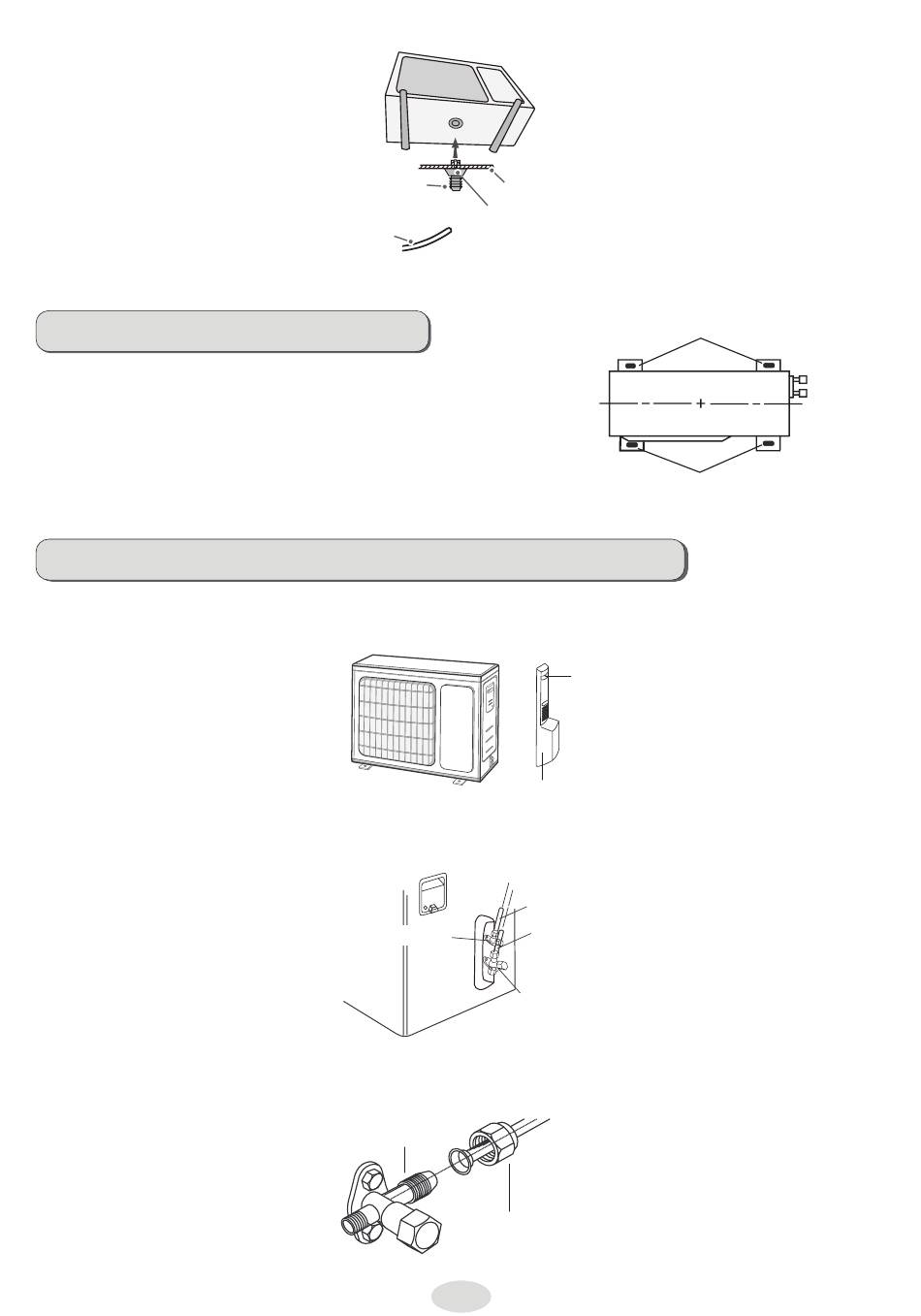

Étape 3 : Fixer l'unité extérieure
1. Placez l'unité extérieure sur le support.
2. Fixez les orifices pour pied de l'unité
extérieure à l'aide de boulons.
Étape 4 : Connecter les tuyaux intérieurs et extérieurs
1. Enlevez la vis de la poignée droite de l'unité extérieure, puis retirez la poignée.
2. Enlevez le bouchon à vis de la valve et orientez le raccord vers l'embouchure du
tuyau.
3. Serrer l'écrou-raccord à la main.
Évent de vidange
Tuyau d'évacuation
Vanne à liquide
Vanne à gaz
Châssis
Joint de vidange extérieure
Vis
Poignée
Tuyau pour liquide
Tuyau de gaz
Vanne à gaz
Raccord du tuyau
1 17
Orifice pour pieds
Orifice pour pieds
