9.2.Fonctionnement avec Homme Présent (Programme 1 seulement pour 1 ou 2 moteurs)
Le fonctionnement dans ce mode nécessite une programmation préalable de la course du portail.

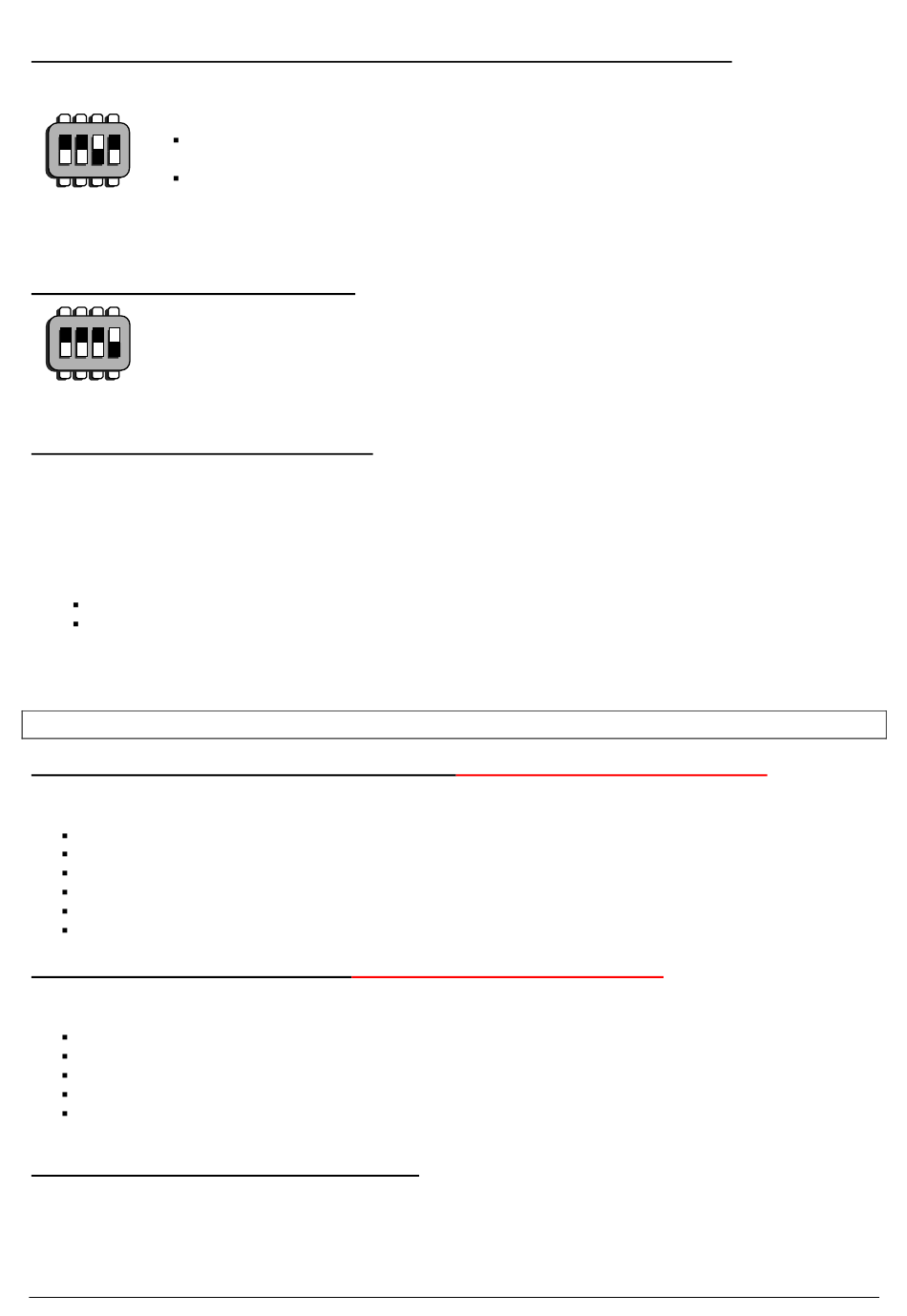

Basculer et laisser le DIP 3 sur ON pour fonctionner en Homme Présent :
ON
ON
ON
ON
un bouton poussoir raccordé entre 3 et 4 pour l'ouverture
et
1 2 3
1 2 3
1 2 3
1 2 3 4 4 4 4
un bouton poussoir entre 4 et 5 pour la fermeture
devront être maintenus enfoncés pour le fonctionnement du portail.
Ce type de fonctionnement est principalement utilisé pour les rideaux à enroulement ou d'autres applications. Dans
ce cas, les autres fonctions sont impossibles.
9.3. Fonctionnement avec Coup de Bélier
Basculer et laisser le DIP 4 sur ON pour obtenir le Coup de Bélier qui facilite le décrochage de la
ON
ON
ON
ON
serrure électrique en ouverture et son enclenchement en fermeture.
(Utilisé sur les automatismes réversibles)
1 2 3
1 2 3
1 2 3 4 4 4 4
1 2 3
ATTENTION : Ne pas utiliser avec une ventouse.
9.4. Possibilités pour les deux programmes
Spécifique à la carte EA273CATRI, la possibilité d'enregistrer deux programmes d'ouverture totalement
indépendants est un avantage très apprécié des utilisateurs. Le programme 2 est souvent utilisé pour commander
un seul battant et permettre ainsi la sortie d'un piéton, d'un deux-roues, des poubelles, ... L'ouverture limitée à 45°
d'un seul battant est valorisante ; ceci correspond à une ouverture courte pour les portails coulissants.
Autre différenciation possible : le programme 1 en mode automatique et le programme 2 en mode semi-
automatique pour diverses utilisations.
BP1 / bouton 1 de la télécommande lance Programme 1
BP2 / bouton 2 de la télécommande lance Programme 2
NB : La durée maximale du temps de travail programmable est de 2 mn.
ATTENTION : lorsqu'un programme est lancé, l'autre ne peut être exécuté.
10. AUTRES FONCTIONS
10. AUTRES FONCTIONS
10. AUTRES FONCTIONS
10. AUTRES FONCTIONS
10.1. Suppression du ralenti (Séléction / déselection)
Certaines applications peuvent nécessiter un fonctionnement classique sans phase de ralenti (ex : stator moteur
non approprié, ...).
Couper l'alimentation de la carte
Mettre DIPS 3 et 4 sur ON
Maintenir BP2 appuyé
Remettre l'alimentation de la carte : L9 clignote puis devient fixe, relâcher BP2
Remettre DIPS 3 et 4 sur OFF
Refaire la programmation de la course du portail
10.2. Sélection de la force de démarrage
La carte EA273CATRI fournie est pré-réglée avec un démarrage de puissance régulé. Pour utiliser la pleine
puissance au démarrage, suivre les indications ci-dessous :
Couper l'alimentation de la carte
Ne mettre aucun Dips sur ON
Maintenir BP1 et BP2 appuyés
Remettre l'alimentation électrique
L9 clignote puis devient fixe, relâcher alors BP1 et BP2
Pour remettre la puissance régulée au démarrage, refaire la même opération.
10.3. Entrée contact horloge (Prog 1 uniquement)
L'utilisation d'une horloge permet l'ouverture et la fermeture du portail en mode automatique à heures fixes. Pour
cela, raccorder le contact d'une horloge aux bornes 3 et 4 de la carte EA273CATRI. Le portail fonctionnera suivant
l'heure programmée sur l'horloge. Toute commande avec le portail en position ouvert ne sera pas prise en compte.
Toute commande avec le portail en position fermée sera prise en compte.
MO02128-EA273CATRI-Carte électronique en TRIphasé
NON UTILISE SUR LA TRIPHASE
NON UTILISE SUR LA TRIPHASE
