5.2. Télécommandes
ON
ON
ON
ON

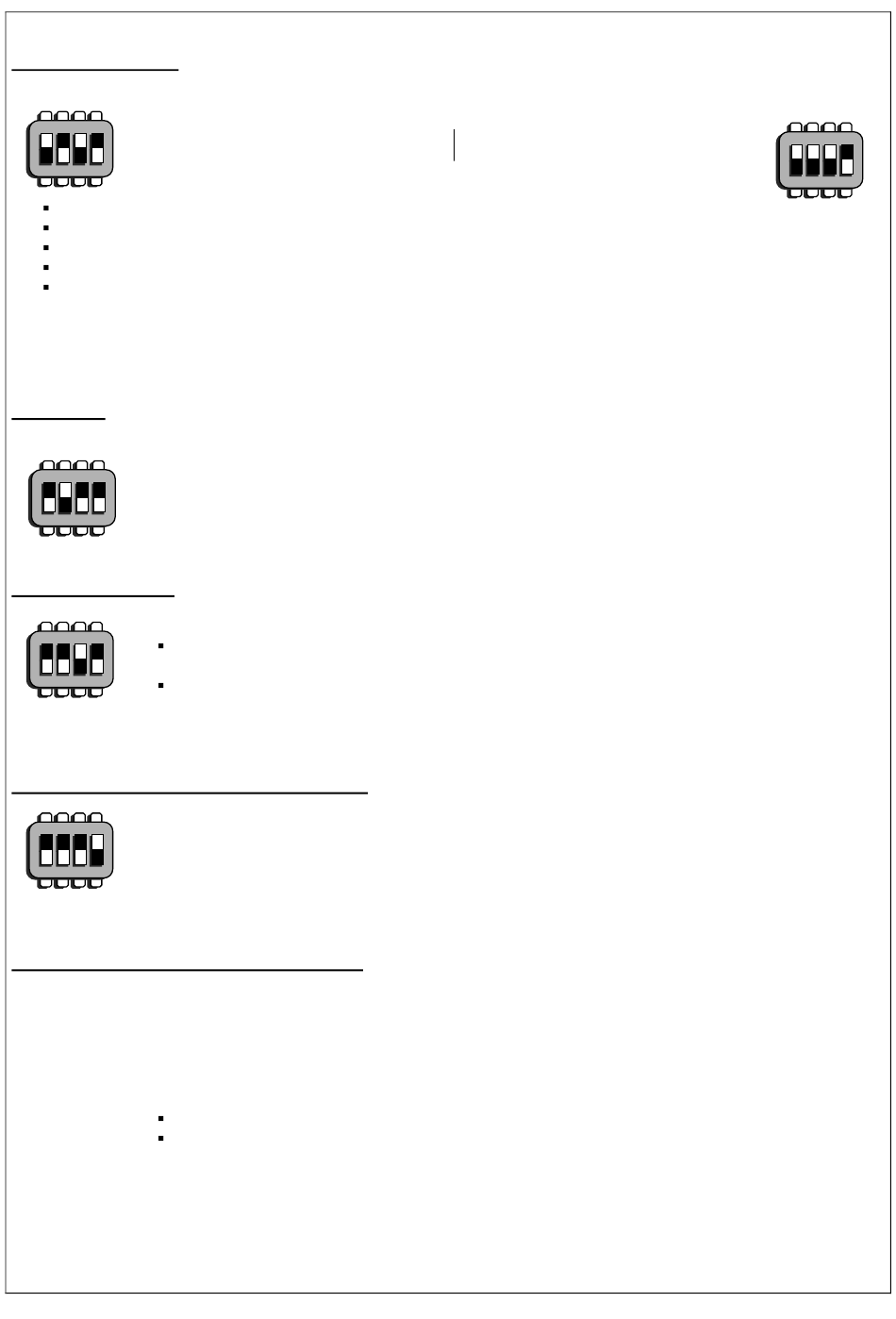

Prog 1 :
Basculer les DIPS 1 et 3 sur ON
1 2 3
1 2 3
1 2 3 4 4 4 4
1 2 3
L9 se met à clignoter
Appuyer sur le bouton choisi de la télécommande
L9 devient fixe
Relâcher le bouton de la télécommande dès que L9 se remet à clignoter
Rebasculer tous les DIPS sur OFF
6. MODE DE FONCTIONNEMENT
6. MODE DE FONCTIONNEMENT
6. MODE DE FONCTIONNEMENT
6. MODE DE FONCTIONNEMENT
6.1. Préavis
Basculer et laisser le DIP 2 sur ON pour obtenir un Préavis de 3'
ON
ON
ON
ON
Toute commande génèrera un clignotement du feu pendant 3' avant tout mouvement du portail.
Lorsque cette fonction est activée, la platine teste automatiquement le bon fonctionnement des
1 2 3 4 4 4 4
1 2 3
1 2 3
1 2 3
photocellules (cellule émettrice alimentée par la sorite 18b). Puis la serrure se déclenche environ
1s avant le départ du portail.
6.2. Homme Présent
Basculer et laisser le DIP 3 sur ON pour fonctionner en Homme Présent :
ON
ON
ON
ON
1 2 3
1 2 3 4 4 4 4
1 2 3
1 2 3
devront être maintenus enfoncés pour le fonctionnement du portail.
Ce type de fonctionnement est principalement utilisé pour les rideaux roulants.
6.3. Coup de Bélier (pour serrure électrique)
Opération à effectuer après les phases de programmation
ON
ON
ON
ON
Basculer et laisser le DIP 4 sur ON pour obtenir le Coup de Bélier qui facilite le décrochage de la
serrure électrique en ouverture et son enclenchement en fermeture.
1 2 3
1 2 3 4 4 4 4
1 2 3
1 2 3
(Utilisé sur les automatismes réversibles)
6.4. Possibilités pour les deux programmes
Spécifique à la carte EA244, la possibilité d'enregistrer deux programmes d'ouverture totalement indépendants est
un avantage très apprécié des utilisateurs. Le programme 2 est souvent utilisé pour commander une ouverture
partielle et permettre ainsi la sortie d'un piéton, d'un deux-roues, des poubelles, ...
Autre configuration possible : le programme 1 en mode automatique et le programme 2 en mode semi-automatique
pour diverses utilisations.
ATTENTION : lorsqu'un programme est lancé, l'autre ne peut être exécuté.
Selon le programme concerné :
un bouton poussoir raccordé pour l'ouverture entre 3 et 4
et
un bouton poussoir raccordé pour la fermeture entre 4 et 5
BP1 / bouton 1 de la télécommande lance Prog 1
BP2 / bouton 2 de la télécommande lance Prog 2
Prog 2 :
Basculer les DIPS 1, 2 et 3 sur ON
ON
ON
ON
ON
1 2 3 4 4 4 4
1 2 3
1 2 3
1 2 3
