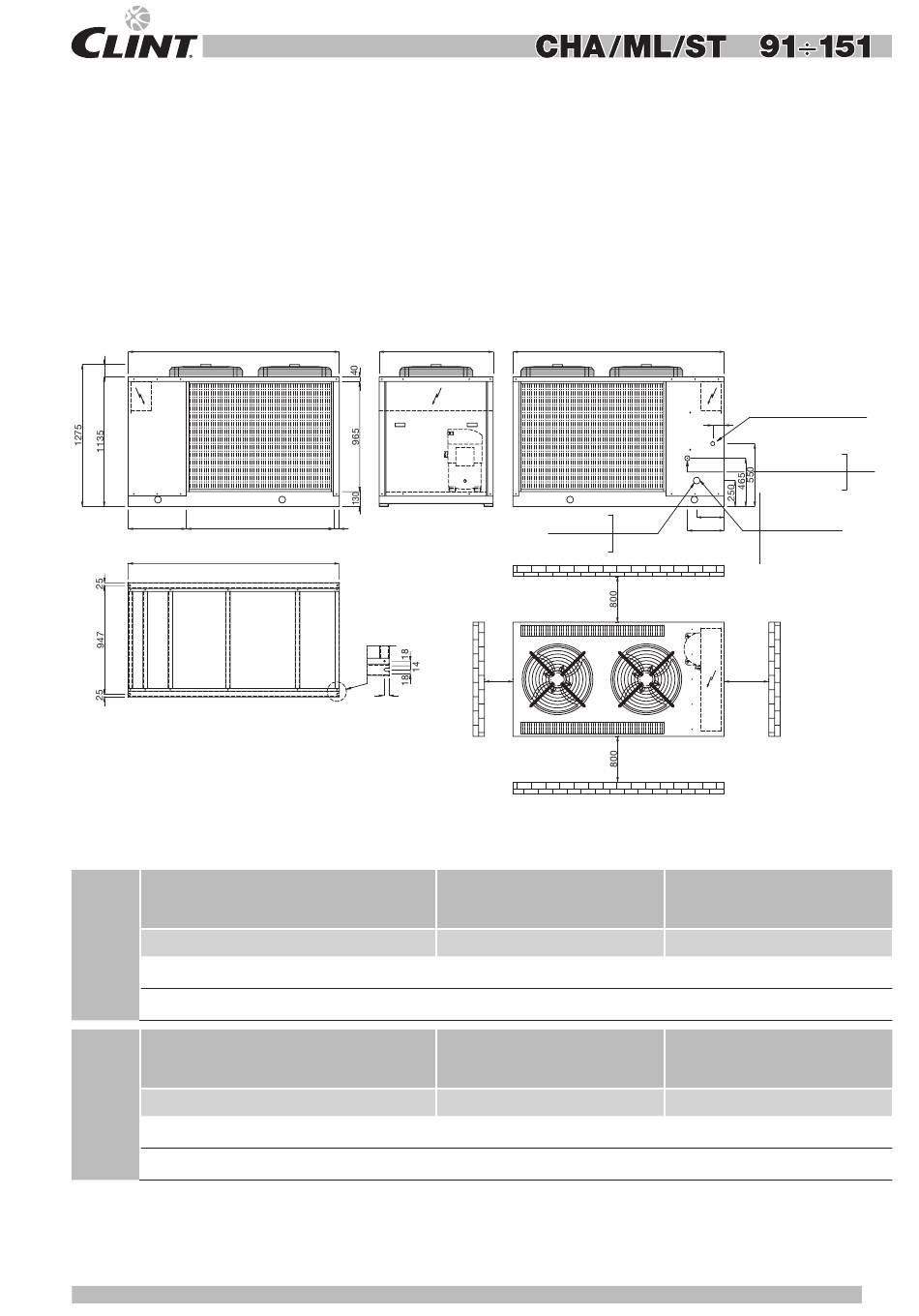

DIMENSIONI DI INGOMBRO, PESI, SPAZI DI
RISPETTO E COLLEGAMENTI IDRAULICI.
MOD. 101 - 151
AUSSENMAßE, GEWICHTE, RAUMBEDARF
UND HYDRAULISCHE ANSCHLÜßE
MOD. 101 - 151
1850
140
510
1847
PART. ViSTA DA SoTTo
PARTiCuLAR: ViEW FRoM THE BoTToM
DETAiL: ANSiCHT VoN uNTEN
PARTiCuLiER: VuE Du FoND
Peso in funzione / Operating weight
MOD.
Betriebsgewicht / Poids en fonction
101
151
Peso in funzione / Operating weight
Betriebsgewicht / Poids en fonction
MOD.
101*
151*
*
unità dotata di resistenze elettriche ad integrazione.
*
Ausgestattet mit Elektroheizung zu ergänzen.
50
1290
23
(kg)
239
269
(kg)
250
280
DIMENSIONS, WEIGHTS, CLEARANCES
AND HYDRAULIC CONNECTIONS
MOD. 101 - 151
ENCOMBREMENTS, POIDS, ESPACES
POUR ENTRETIEN ET RACCORDEMENTS
HYDRAULIQUES
MOD. 101 - 151
1000
ENTRATA ACQUA
WATER INLET
WASSEREINTRITT
ENTREE EAU
500
Entrata acqua / Water inlet
Wassereintritt / Entrée eau
Ø
1" M
1" M
Entrata acqua / Water inlet
Wassereintritt / Entrée eau
Ø
1" M
1" M
*
Unit equipped with electric heaters to supplement.
*
Unité équipée de radiateurs électriques à compléter.
1850
ENTRATA LINEA ELETTRICA
VOLTAGE SUPPLY INLET
99
ELEKTRISCHER ANSCHLUSS
ENTREE ALIMENTATION ELETRIQUE
USCITA ACQUA
WATER OUTLET
WASSERAUSTRITT
SORTIE EAU
RUBINETTO DI SCARICO
RUBINETTO DI CARICO
265
DRAINING VALVE
CHARGE SHUT OFF VALVE
360
1"M
ENTLEERUNGSHAHN
DRUCKVENTIL
SOUPAPE DE DECHARGE
ROBINET DE CHARGE
800
Uscita acqua / Water outlet
Wasseraustritt / Sortie eau
Ø
1" M
1" M
Uscita acqua / Water outlet
Wasseraustritt / Sortie eau
Ø
1" M
1" M
1"M
21
