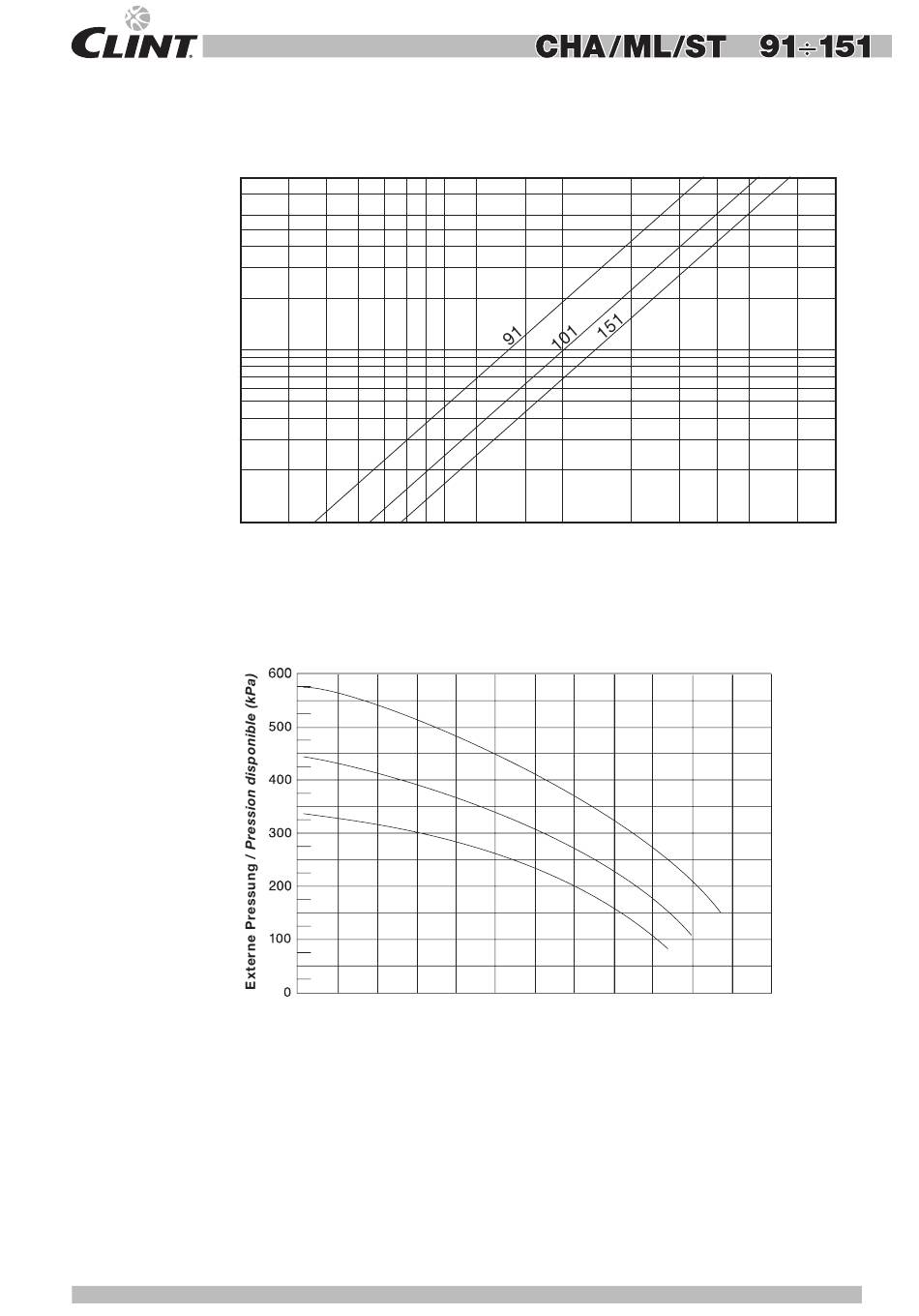

WÄRMETAUSCHER - DRUCkvERLUST
E DES HYDRAULISCHEN kREISLAUFS
100
80
60
50
40
30
20
Druckverluste
Pertes de charge
(kPa)
10
8
6
4
3
2
GESAMTESTATISCHEN PRESSUNG
DER UMLAUFPUMPE
BERECHNUNG DER EXTERNEN STATISCHEN
PRESSUNG DER UMLAUFPUMPE
BEISPIEL:
Man nimmt an, man will die externe statische Pressung der Pumpe in einen
kaltwassersatz CHA/ML/ST 101 unter den Nennbedingungen (Wasserein/
austritt 40/45 °C, umgebungstemperatur 7°C t.k.t., 6°C f.k.t.) berechnen:
kälteleistung: 40,2 kW;
Wasserdurchfluß: (40,2x860/5/3600)= 1,92 l/s;
Total Pressung der Pumpe: 236 kPa;
Einheit Druckverluste des hydraulischen kreislaufs: 9 kPa;
Max. externe Pressung der Pumpe: 236 - 9 = 227 kPa.
0,4 0,5 0,6 0,7 0,8 0,9 1,0
Wasserdurchfluß (I/s) / Débit d'eau (I/s)
0,5 1
Wasserdurchfluß (I/s) / Débit d'eau (I/s)
PERTES DE CHARGE
CIRCUIT HYDRAULIQUE
1,2 1,6 2,0 3,0
PRESSION TOTALE DE LA POMPE
DE CIRCULATION
151
101
91
1,5 2
CALCUL DE LA PRESSION DISPONIBLE DE LA
POMPE DE CIRCULATION
EXEMPLE:
On suppose vouloir déterminer la pression disponible de la pompe à eau
sur unité CHA/ML/ST 101 aux conditions nominales (eau entrèe/sortie
40/45 °C, air extérieur 7°C d.s., 6°C b.h.):
Puissance frigorifique: 40,2 kW;
Débit d'eau : (40,2x860/5/3600)= 1,92 l/s;
Pression totale pompe: 236 kPa;
Pertes de charge circuit hydraulique pour le group: 9 kPa;
Pression disponible pompe: 236 - 9 = 227 kPa.
4,0 5,0 6,0 8,0 10,0
2,5 3
