Manuel du propriétaire

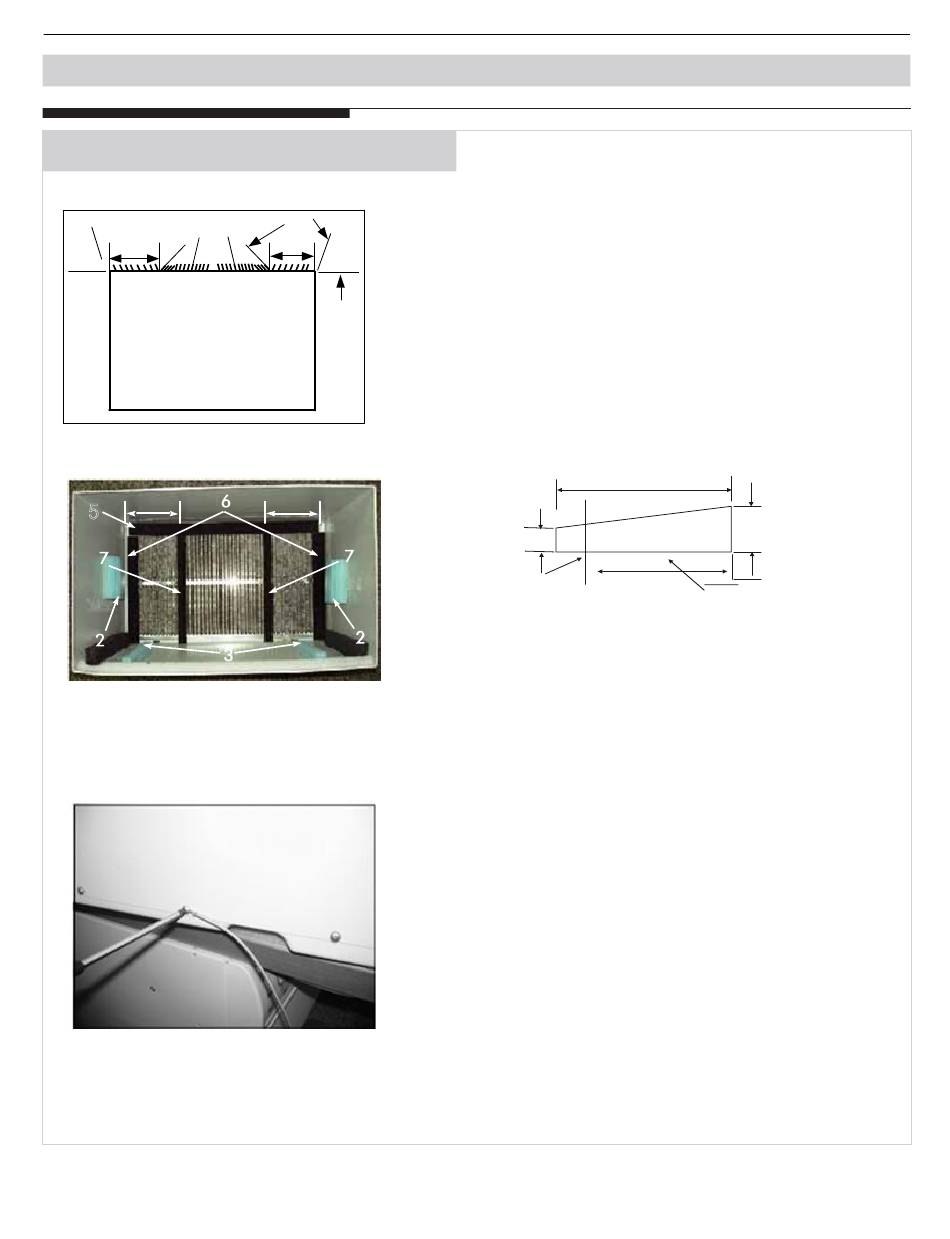

INSTRUCTIONS D'INSTALLATION
Marques de manchons muraux :
4,5 po
80°
30° 80° 80° 30°
Vue du
dessus
4,5 po
5
Climatiseur individuel avec R-410A
Persiennes arrières
4 po
80°
4 po
#2 Fedders 19 ¾ po (50,2 cm)
de profondeur
1
Retirez la grille actuelle, de la façon illustrée à la page 6 de ce
manuel, et remplacez-la par le panneau à persiennes arrière fourni.
Installez-le de la façon suivante.
REMARQUE : Il est possible que vous ayez à percer des trous dans
la bride du manchon actuel afin de fixer la nouvelle grille arrière.
2. Fixez 2 blocs de centrage/support de 4 - 1/2 po x 3 -1/2 po x 1 -
1/2 po (11,4 cm x 8,9 cm x 3,8 cm), un sur chaque paroi latérale.
Placez-les au centre de la paroi latérale, l'extrémité biseautée face à
l'ouverture.
3 Coupez 2 blocs d'espacement biseautés de 17 po (43,2 cm) en deux
morceaux, tel qu'illustré ci-dessous.
17
3/4
po
Bloc d'espacement biseauté
Coupez ici
4
La section de 4 po (10,2 cm) est placée face à la nervure sur la
base, l'extrémité biseautée face à l'arrière du manchon. La partie
restante est placée derrière la nervure de nouveau en pente vers
l'arrière du manchon. Cela permet de créer une pente vers l'arrière
sur l'appareil.
5
Fixez 1 joint de 1 po x 3/8 po x 25 po (2,5 cm x 1 cm x 63,5 cm)
au centre en haut du manchon. Retirez la pellicule protectrice et
appuyez pour le mettre en place.
Fixez 2 joints de 1 po x ⅜ po x 14 po (2,5 cm x 1 cm x 35,6 cm) sur
6
les côtés gauche et droit du manchon.
Coupez 2 joints de 1 po x ⅜ po x 25 po (2,5 cm x 1 cm x 63,5 cm)
7
à une longueur de 14 po (35,6 cm) et fixez-le aux sections verticales
de la grille arrière, tel qu'illustré.
8
Faites glissez doucement l'unité dans le manchon.
Avant de la faire glisser complètement vers l'arrière, retirez la 2e vis
9
à l'avant du côté gauche de l'appareil
10 Retirez la rondelle de plastique de la vis.
11 Vissez et fixez l'autre extrémité du fil mise à la masse à l'appareil, tel
qu'illustré. Assurez-vous que la rondelle dentée est appuyée contre
le caisson.
12 Faites glisser l'unité complètement vers l'arrière pour assurer une
bonne étanchéité, en vous assurant que le fil de mise à la masse ne
s'emmêle pas.
13 Scellez et encadrez l'unité tel que décrit à la page 17.
14 Si vous éprouvez des difficultés à fixer la grille au manchon, suivez
les instructions relatives à l'installation directe fournies à la page 16.
9
Heat Controller
po
1
po
4
po
Pellicule protectrice
