Installation
2.3 Branchements pour le Poste de Soudage
2.3.1 Branchements Électriques
FR
Pour votre sécurité, n'utilisez jamais le câble secteur de la machine sans fiche.
• Puisqu'il peut y avoir différentes prises en fonction de l'usine, des chantiers de construction et des ateliers, le
câble d'alimentation est livré sans fiche. Une fiche adaptée à la prise doit être connectée par un électricien
qualifié. Assurez-vous que le fil de la mise à la masse jaune / vert, marqué par est présent.
• Après le raccordement de la fiche au cable, ne pas brancher le cable a la prise a ce stade.
2.3.2 Connexion de la Pince de Masse à la Pièce à Travailler
• Connectez la pince de masse à la pièce le plus près possible de la zone de soudage.
• Utilisez des régulateurs et des réchauffeurs conformes aux normes pour travailler en toute sécurité et obtenir
2.3.3 Connexion de la Bouteille de Gaz
des résultats optimaux. Assurez-vous que le raccord du tuyau du régulateur de gaz à utiliser mesure 3/8"
(9,5 mm).
• Ouvrez la valve de la bouteille de gaz en gardant la tête et le visage à l'écart de la sortie de la valve de la bouteille
et laissez-la ouverte pendant 5 secondes. De cette façon, les éventuels sédiments et saletés seront évacués.
• Si un réchauffeur de CO2 sera utilisé, connectez d'abord le réchauffeur de CO2 à la bouteille de gaz. Après avoir
connecté le régulateur de gaz au réchauffeur de CO2, insérez la fiche du réchauffeur de CO2 dans la prise.
• Si un réchauffeur de CO2 ne sera pas utilisé, connectez d'abord le régulateur de gaz à la bouteille de gaz.
• Connectez une extrémité du tuyau flexible au régulateur de gaz et serrez le collier. Connectez l'autre extrémité à
l'entrée de gaz à l'arrière de la machine et serrez l'écrou.
• Ouvrez la vanne de la bouteille de gaz et vérifiez que la bouteille est pleine et qu'il n'y a pas de fuite dans le
circuit de gaz. Si vous percevez des signes de fuite, tels que bruit et / ou odeur de gaz, vérifiez les connexions et
remédier au problème.
1
2

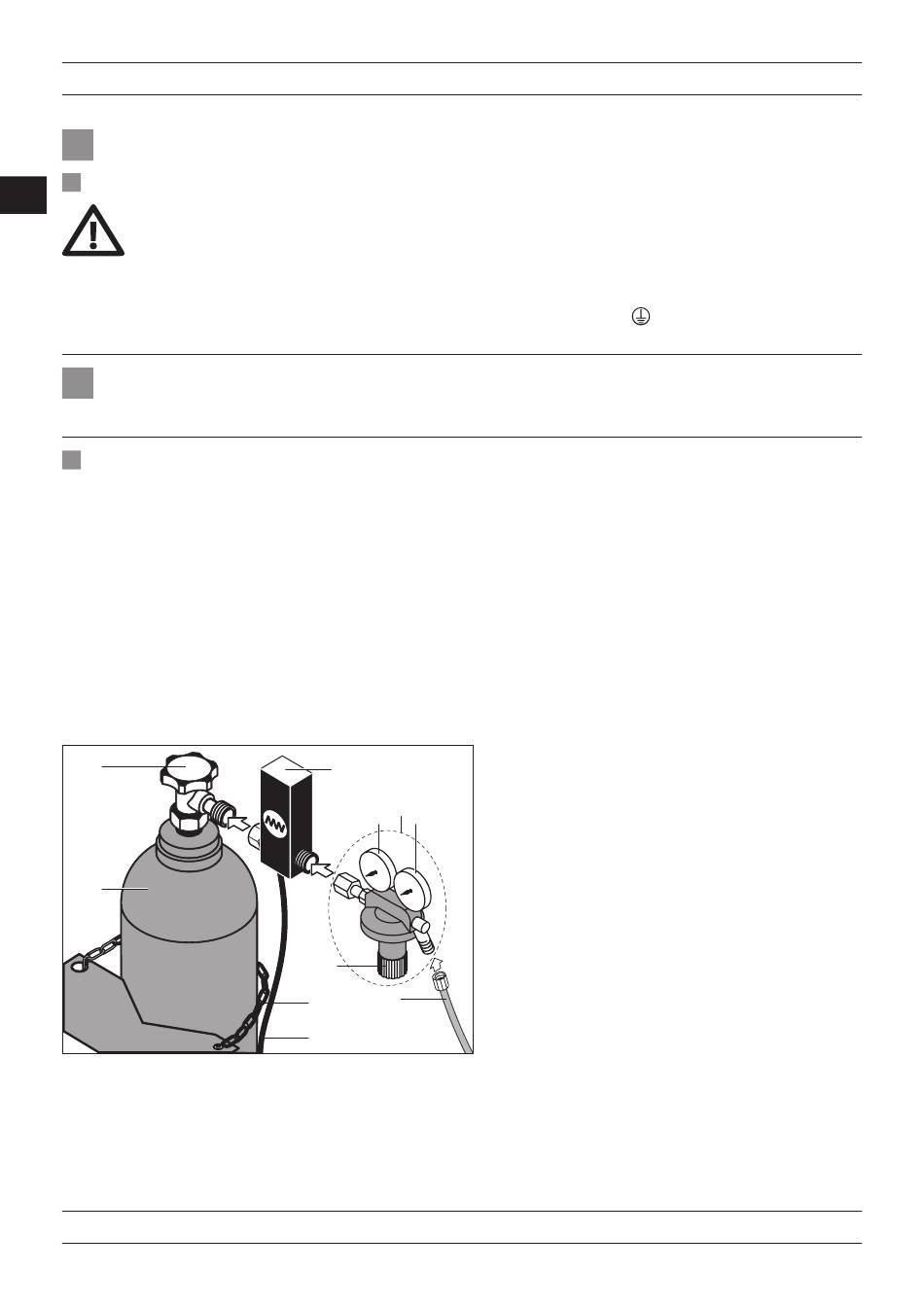

Figure 3 : Branchements de la Bouteille / du Réchauffeur / du Régulateur de Gaz
USER MANUAL | MANUEL D'UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU
3
6
7
8
9
10
4
5
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ
1- Vanne de la Bouteille de Gaz
2- Bouteille de Gaz
3- Réchauffeur de Gaz CO2
4- Chaîne
5- Câble d'Énergie du Réchauffeur de CO2
6- Régulateur de gaz
7- Manomètre
8- Débitmètre
9- Vanne de Régulation de Débit
10- Tuyau de gaz
