Débuter avec Arduino : Introduction |Materiel | Logiciel | Installation | Langage Arduino | Dépannage

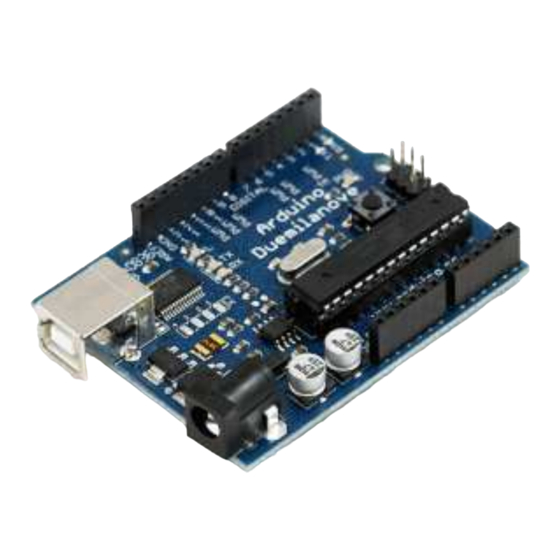

La carte Arduino Duemilanove
Vue d'ensemble
La carte Arduino Duemilanove("2009") est une carte à microcontrôleur basée sur l'ATmega168 (voir la fiche
technique) pour les premières version ou sur l'ATmega328 (voir la fiche technique) pour les versions actuelles. Elle
dispose :
de 14 broches numériques d'entrées/sorties (dont 6 peuvent être utilisées en sorties PWM (largeur d'impulsion
modulée)),
de 6 entrées analogiques (qui peuvent également être utilisées en broches entrées/sorties numériques),
d'un quartz 16Mhz,
d'une connexion USB,
d'un connecteur d'alimentation jack,
d'un connecteur ICSP (programmation "in-circuit"),
et d'un bouton de réinitialisation (reset).
Elle contient tout ce qui est nécessaire pour le fonctionnement du microcontrôleur; Pour pouvoir l'utiliser, il suffit
simplement de la connecter à un ordinateur à l'aide d'un câble USB (ou de l'alimenter avec un adaptateur secteur ou
une pile, mais ceci n'est pas indispensable, l'alimentation étant fournie par le port USB).
"Duemilanove" signifie 2009 en Italien et ce nom est donné d'après l'année de sa sortie. La Duemilanove est la
dernière née dans la série des cartes Arduino USB; pour une comparaison avec les cartes précédentes, voir l'index
des cartes Arduino sur le site officiel Arduino.
1 sur 7
Pour Débuter
Référence
Hardw are
http://arduino.cc/fr/Main/MaterielDuemilanove
Apprendre
FAQ
Blog » Forum » Playground »
19/07/2011 12:41

Publicité

loading

Manuels Connexes pour Arduino Duemilanove

Sommaire des Matières pour Arduino Duemilanove

  • Page 1 étant fournie par le port USB). "Duemilanove" signifie 2009 en Italien et ce nom est donné d'après l'année de sa sortie. La Duemilanove est la dernière née dans la série des cartes Arduino USB; pour une comparaison avec les cartes précédentes, voir l'index des cartes Arduino sur le site officiel Arduino.

  • Page 2: Synthèse Des Caractéristiques

    Schémas : arduino-duemilanove-schematic.pdf Alimentation La carte Arduino Duemilanove peut-être alimentée soit via la connexion USB (qui fournit 5V jusqu'à 500mA) ou à l'aide d'une alimentation externe. La source d'alimentation est sélectionnée automatiquement par la carte. L'alimentation externe (non-USB) peut être soit un adapteur secteur (pouvant fournir typiquement de 3V à 12V sous 500mA) ou des piles (ou des accus).

  • Page 3: Entrées Et Sorties Numériques

    (pour info : les circuits électroniques numériques nécessitent une tension d'alimentation parfaitement stable dite "tension régulée" obtenue à l'aide d'un composant appelé un régulateur et qui est intégré à la carte Arduino). Le 5V régulé fourni par cette broche peut donc provenir soit de la tension d'alimentation VIN via le régulateur de la carte, ou bien de la connexion USB (qui fournit du 5V régulé) ou de tout autre source d'alimentation régulée.

  • Page 4: Broches Analogiques

    10 bits (càd sur 1024 niveaux soit de 0 à 1023) à l'aide de la très utile fonction analogRead() du langage Arduino. Par défaut, ces broches mesurent entre le 0V (valeur 0) et le 5V (valeur 1023), mais il est possible de modifier la référence supérieure de la plage de mesure en utilisant la broche AREF et l'instruction...

  • Page 5: Programmation

    Le logiciel Arduino utilise cett possibilité pour vous permettre de transférer votre programme dans la carte par un simple clic sur le bouton de transfert de la barre de boutons de l'environnement Arduino. Cela signifie que le bootloader peut avoir un temps mort plus court, la mise au niveau bas de la broche DTR étant bien coordonnée avec le début du transfert du programme.

  • Page 6: Protection Du Port Usb Contre La Surcharge En Intensité

    Protection du port USB contre la surcharge en intensité La carte Arduino Duemilanove a un polyfusible réinitialisable qui protège le port USB de votre ordinateur contre les surcharges en intensité (le port USB est généralement limité à 500mA en intensité). Bien que la plupart des ordinateurs aient leur propre protection interne, le fusible de la carte fournit une couche supplémentaire de...
  • Page 7 Cette page a été réalisée par Xavier HINAULT (2010) (www.mon-club-elec.fr) et est sous licence Creative Commons Attribution-ShareAlike 3.0. Share | ©Arduino | Edit Page | Page History | Printable View | All Recent Site Changes 7 sur 7 19/07/2011 12:41...
